Ремонт Пежо 206 >> Дизельные двигатели >> Система охлаждения >> Снятие и установка опоры радиатора и блока электродвигателя вентилятора
Снятие опоры радиатора и блока электродвигателя вентилятора проводите в следующем порядке:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи:

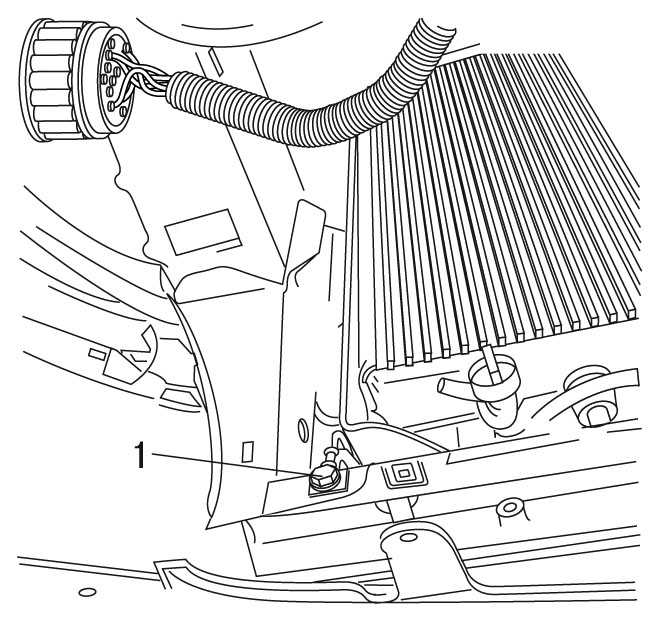

Рис. 4.79. Отсоединение провода от «массы»: 1 — крепление провода




- снимите крепление 1 ( рис. 4.79 ) провода «массы»;
- слейте охлаждающую жидкость из системы охлаждения, как это описано выше;
cнимите решетку облицовки радиатора;
- снимите водяные шланги;
- снимите вверх радиатор системы охлаждения;

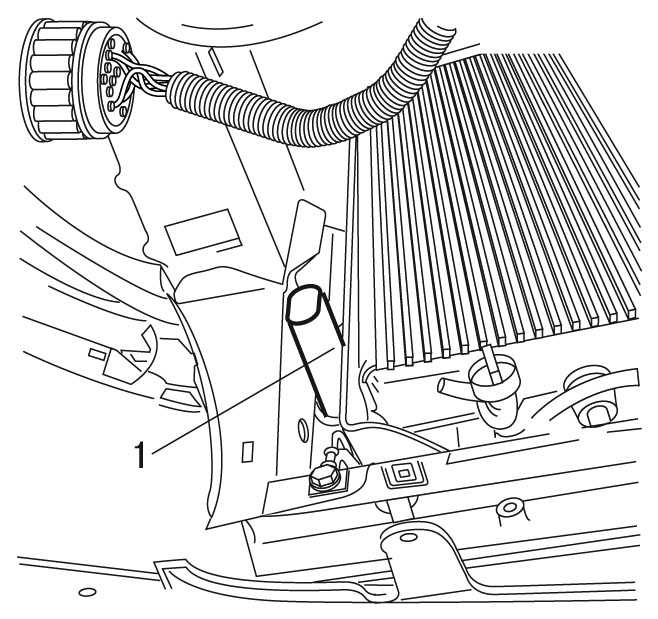

Рис. 4.80. Снятие шланга: 1 — шланг




- поверните шланг 1 ( рис. 4.80 ) на одну четверть оборота вверх и снимите;

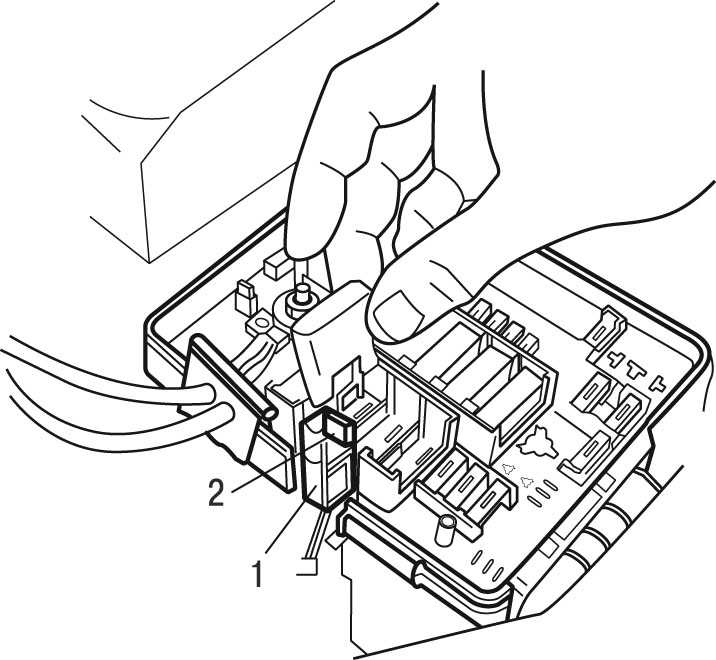

Рис. 4.81. Снятие предохранителя: 1 — контактный разъем; 2 — защелка




- снимите электрический предохранитель, рассчитанный на большую силу тока, нажав на защелку 2 ( рис. 4.81 ) и отсоединив от разъема 1;

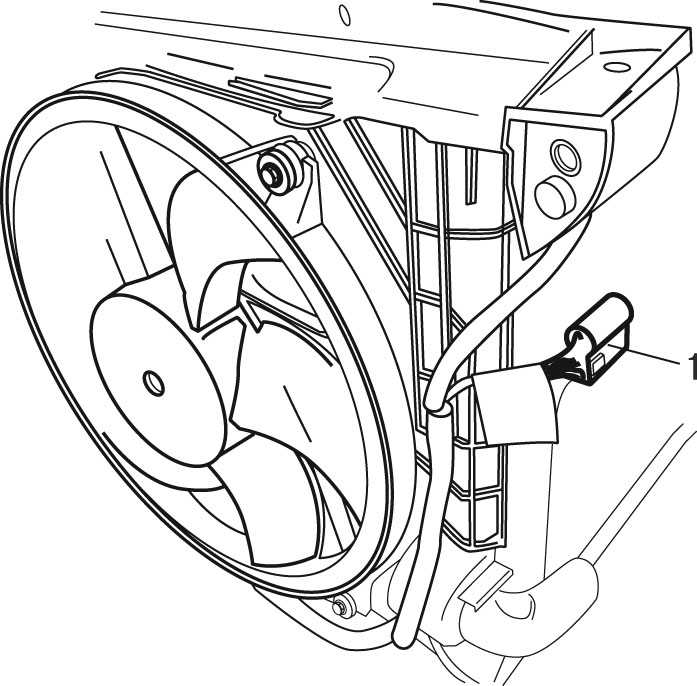

Рис. 4.82. Отсоединение контактного разъема двигателя электровентилятора: 1 — контактный разъем




- отсоедините контактный разъем 1 ( рис. 4.82 ) двигателя электровентилятора;

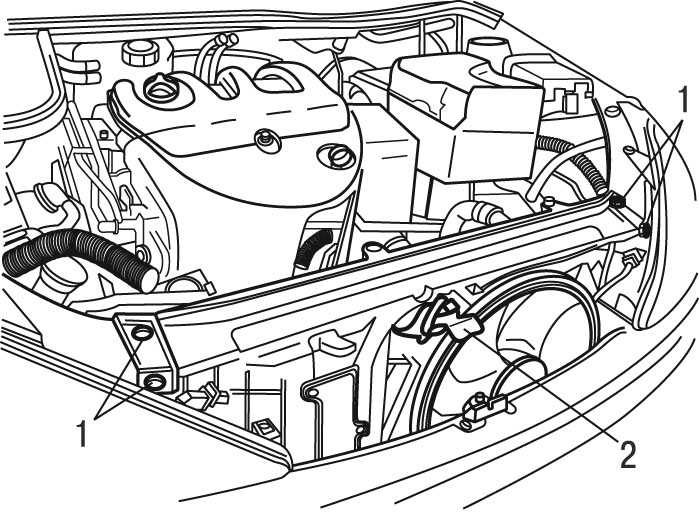

Рис. 4.83. Снятие опоры радиатора: 1 — болты; 2 — замок капота




- снимите замок 2 ( рис. 4.83 ) капота;
- отверните болты 1 крепления опоры;
- снимите вверх опору радиатора и блока вентилятора охлаждения двигателя.
Установку опоры радиатора и блока электродвигателя вентилятора проводите в последовательности, обратной снятию.
Заполните систему охлаждения двигателя и удалите из нее воздух.
