Ремонт Пежо 206 >> Подвеска автомобиля >> Передняя подвеска >> Снятие и установка поворотного кулака
При снятии и установке поворотного кулака сервисные центры Peugeot используют следующий специальный инструмент:
- приспособление для фиксации ступицы — 0606-АY;
- съемник шаровых опор;
- рычаг для разъединения шаровых опор — 0622.
Снятие поворотного кулака - проводите в следующем порядке:
- ослабьте затяжку болтов крепления колеса;
- затормозите автомобиль стояночным тормозом;
- поднимите переднюю часть автомобиля и надежно установите на опоры;
- снимите колесо;

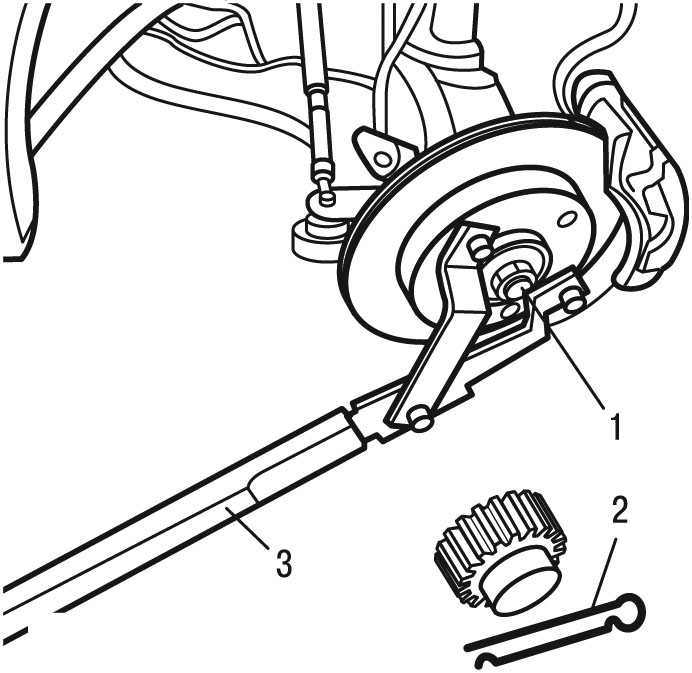

Рис. 7.11. Отворачивание гайки ШРУСа: 1 — гайка; 2 — шплинт; 3 — приспособление




- при помощи приспособления 3 ( рис. 7.11 ) застопорите ступицу колеса от проворачивания;
- отверните гайку крепления ШРУСа;

Предупреждение
Запрещается для этого пользоваться тормозами. Это может привести к срезанию болта крепления тормозного диска к ступице.

- снимите суппорт тормозного механизма, тормозной диск отведите в сторону и привяжите, при этом шланги не отсоединяйте;
- на автомобилях с АBS снимите датчик скорости;

Рис. 7.3. Отворачивание болта крепления амортизаторной стойки: 1 — болт




- отверните болт 1 (см. рис. 7.3 ) нижнего крепления амортизаторной стойки;
- отсоедините тягу стабилизатора поперечной устойчивости;

Рис. 7.4. Крепление нижней шаровой опоры: 1 — гайка




- отверните гайку 1 (см. рис. 7.4 ) болта крепления нижней шаровой опоры;

Рис. 7.5. Выпрессовка пальца шаровой опоры: 1 — приспособление; 2 — наконечник рулевой тяги




- отсоедините наконечник 2 (см. рис. 7.5 ) рулевой тяги от поворотного кулака, отвернув гайку шарового пальца и выпрессовав его с помощью приспособления;
- опустите рычаг подвески;

Рис. 7.6. Снятие амортизатора с поворотного кулака: 1 — амортизатор




- отсоедините корпус амортизатора 1 ( рис. 7.6 ) от поворотного кулака;
- снимите поворотный кулак, подав его на себя и сняв со шлицев ШРУСа.
Установку поворотного кулака проводите в последовательности, обратной снятию. При установке замените самостопорящиеся гайки на новые.
