Для снятия картера коробки передач:

- снимите коробку передач;

ПРЕДУПРЕЖДЕНИЯ При разборке и ремонте коробки передач соблюдайте следующие требования: — не используйте абразивы или инструменты оставляющие царапины на привалочных поверхностях; — очищайте от грязи резьбовые поверхности болтов и отверстий; — при сборке устанавливайте чистые детали, на которых отсутствуют дефекты (трещины, заусенцы, следы ударов); — смазывайте детали по мере их установки. При установке используйте только новые следующие детали: — прокладки; — шплинты; — подшипники; — гайки затяжки валов; — болты затяжки картера дифференциала; — упорную втулку шестерни 5-й передачи; — стопорную шайбу гайки первичного вала. При установке соблюдайте парность следующих деталей: — картеров сцепления, коробки передач и дифференциала; — рычага и оси переключения; — вилки и оси; — ступиц и синхронизаторов.

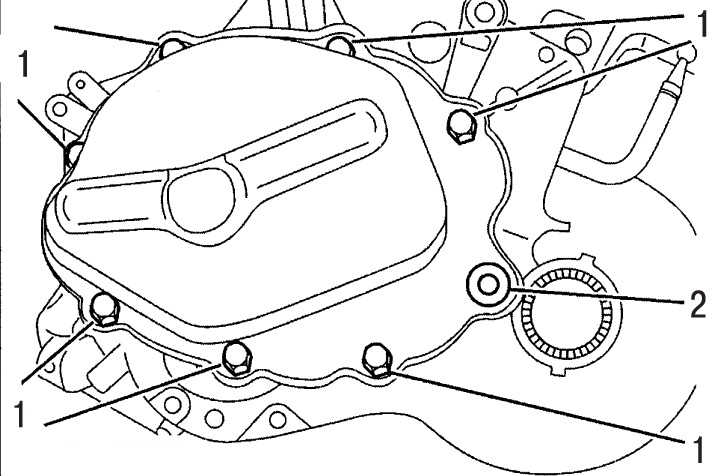

Рис. 5.33. Расположение болтов (1) крепления заднего картера коробки передач и пробки (2) проверки уровня масла

- выверните болты 1 ( рис. 5.33 ) и снимите заднюю крышку с картера коробки передач;

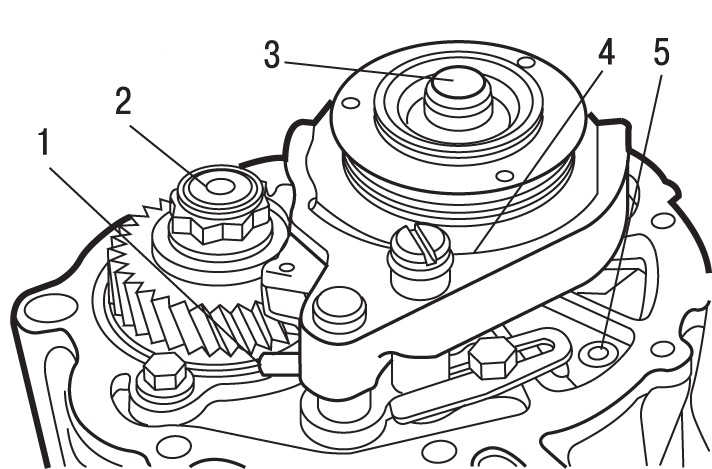

Рис. 5.27. Крепление вилки переключения передач: 1 — шплинт, удерживающего вилку переключения передач; 2, 3 — гайки крепления шестерен 5-й передачи; 4 — стопорное кольцо; 5 — желоб для подачи масла

- включите 5-ю передачу и снимите шплинт 1 ( рис. 5.27 ), удерживающий вилку переключения передач;

- установите коробку передач в нейтральное положение, при этом вилка включения 5-й передачи должна остаться на месте. Включите любую другую передачу для того, чтобы заблокировать валы коробки передач;

- снимите стопорное кольцо 4;

- выверните и снимите гайки крепления шестерен 5-й передачи;

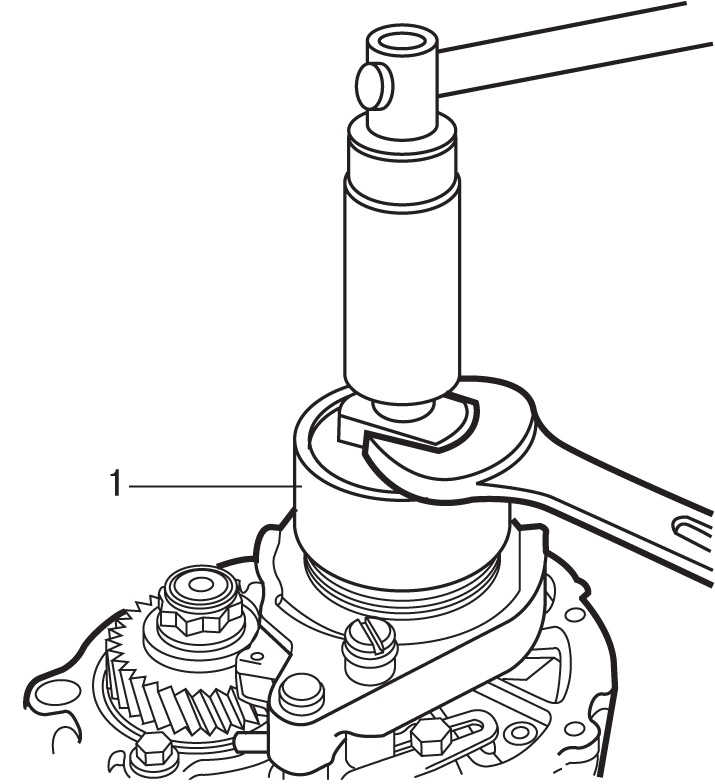

Рис. 5.28. Использование съемника 0317-Y для снятия ступицы 5-й передачи

- используя съемник 0317-Y 1 ( рис. 5.28 ) снимите ступицу 5-й передачи;

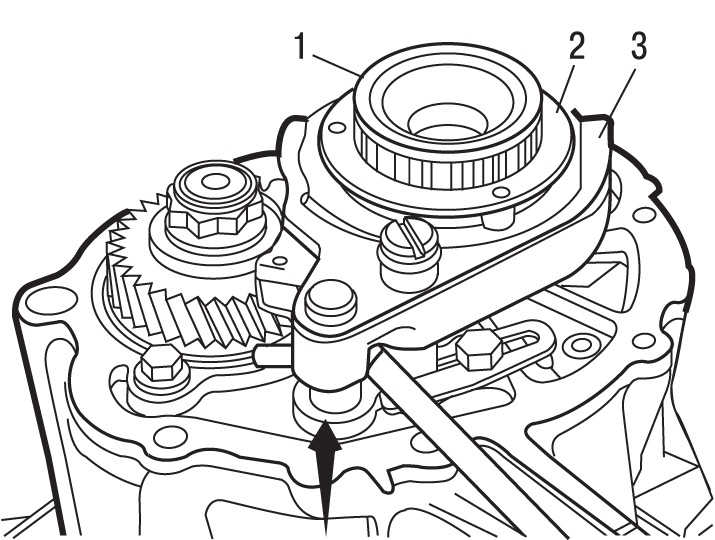

Рис. 5.29. Снятие деталей (направление показано стрелкой): 1 — ступица синхронизатора; 2 — синхронизатор; 3 — вилка включения 5-й передачи

- маркером или краской отметьте положение ступицы синхронизатора 1 ( рис. 5.29 ) по отношению к синхронизатору 2;

- снимите в сборе ступицу синхронизатора 1, синхронизатор 2 и вилку 3 включения 5-й передачи;

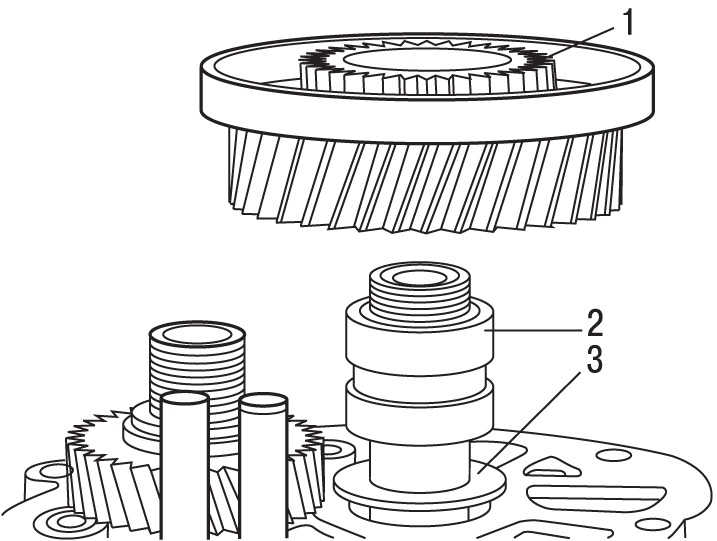

Рис. 5.30. Снятие шестерни 5-й передачи: 1 — ведущая шестерня 5-й передачи; 2 — нажимное кольцо; 3 — проставка

- снимите ведущую шестерню 5-й передачи 1 ( рис. 5.30 ), нажимное кольцо 2 и проставку 3;

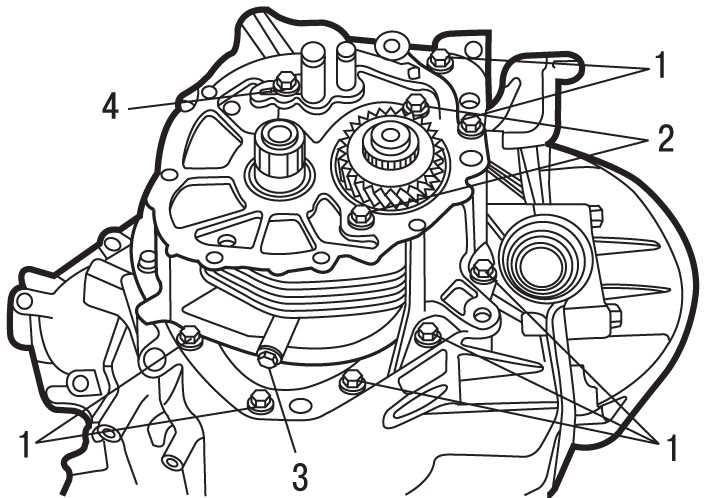

Рис. 5.31. Крепление вторичного вала: 1 — крепления картера коробки передач; 2 — стопорные болты крепления подшипника вторичного вала; 3 — оси реверсивной шестерни передачи заднего хода; 4 — крепление стопорной пластины вала вилки

- выверните стопорные болты 3 ( рис. 5.31 ) крепления подшипника вторичного вала;

- выверните болт 4 крепления оси реверсивной шестерни передачи заднего хода;

- снимите стопорную пластину 2 с вала вилки;

- выверните болты 1 крепления картера коробки передач;

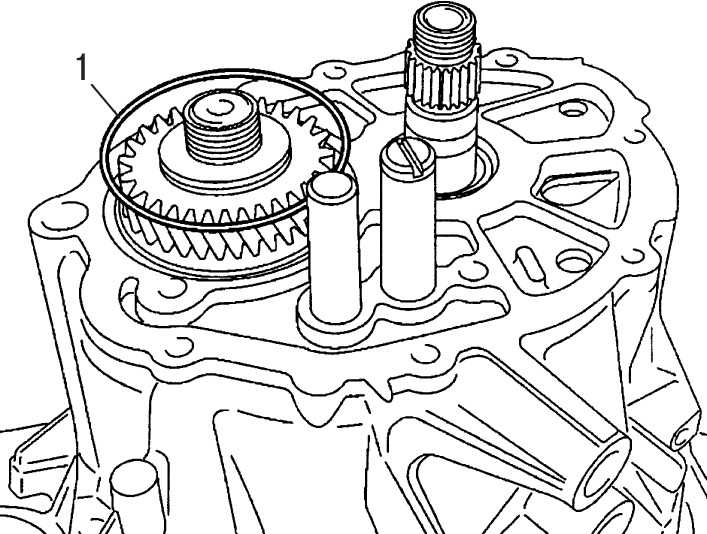

Рис. 5.32. Расположение кольца (1) фиксации подшипника

- специальными пассатижами или двумя заостренными стержнями снимите кольцо 1 ( рис. 5.32 ) фиксации подшипника. Для облегчения снятия кольца приподнимите вал коробки передач;

- снимите картер коробки передач. При необходимости используйте деревянный молоток, для того чтобы освободить картер от центрирующих втулок.

Для установки картера коробки передач:

- нанесите на привалочную поверхность картера сцепления герметизирующий состав E15;

- установите картер коробки передач;

- проверьте, что желоб для подачи масла 5 (см. рис. 5.27 ) совместился с отверстием картера коробки передач;

- вверните болты 1 (см. рис. 5.31 ) крепления картера коробки передач и затяните их моментом 12,5 Н•м;

- вверните болт 4 крепления оси реверсивной шестерни передачи заднего хода и затяните его моментом 20 Н•м;

- установите стопорную пластину 2 оси вилки таким образом, чтобы плоская часть пластины разместилась в канавке оси;

- установите кольцо 1 (см. рис. 5.32 ) в канавку подшипника;

- вверните болты 3 (см. рис. 5.31 ) крепления подшипника вторичного вала и затяните их моментом 15 Н•м;

- установите проставку 3 (см. рис. 5.30 ) таким образом, чтобы выступ располагался со стороны подшипника;

- установите упорную втулку 2 и ведущую шестерню 5-й передачи 1;

- установите ведущую шестерню 5-й передачи вместе с синхронизатором;

- одновременно включите 3-ю или 4-ю и 5-ю передачи, для того чтобы заблокировать валы коробки передач;

- выверните гайку крепления первичного вала коробки передач. Нанесите на резьбу гайки контровочный состав E6, препятствующий ее самоотвинчиванию;

- затяните гайку вторичного вала моментом 65 Н•м и застопорите ее, отогнув металлические пластинки так, чтобы они вошли в шлицевые канавки вала;

- снимите ведущую шестерню 5-й передачи вместе с синхронизатором;

- установите в правильное положение вилку включения 5-й передачи;

- повторно установите ведущую шестерню 5-й передачи вместе с синхронизатором и вилкой. При установке совместите ранее нанесенные метки;

- установите шарик фиксатора и утопите его в гнезде, проталкивая муфту с синхронизатором;

- одновременно включите 3-ю или 4-ю и 5-ю передачи, для того чтобы заблокировать валы коробки передач;

- нанесите на резьбовую часть первичного вала контровочный состав E6;

- наверните гайку 3 (см. рис. 5.27 ) на первичный вал, затяните ее моментом 72,5 Н•м и законтрите ее;

- установите новый шплинт 1, удерживающий вилку переключения передач;

- нанесите на привалочную поверхность заднего картера герметизирующий состав E15;

- вверните, не затягивая, пробку 2 (см. рис. 5.33 ) проверки уровня масла, при этом происходит центровка картеров;

- установите заднюю крышку картера и закрепите болтами 1, затянув их моментом 12,5 Н•м;

- затяните пробку проверки уровня моментом 10 Н•м;

- установите коробку передач.
