Ремонт Пежо 307 >> Рулевое управление >> Общие сведения >> Замена защитного чехла рулевой тяги
Для снятия защитного чехла рулевой тяги:
- снимите колесо со стороны заменяемого чехла;
- снимите декоративную крышку аккумуляторной батареи;
- снимите грязезащитный щиток арки левого переднего колеса;

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи



- выверните болт 1 (см. рис. 5.20 ) крепления опоры аккумуляторной батареи из-под арки левого переднего колеса;
- снимите аккумуляторную батарею;
- снимите опору аккумуляторной батареи;

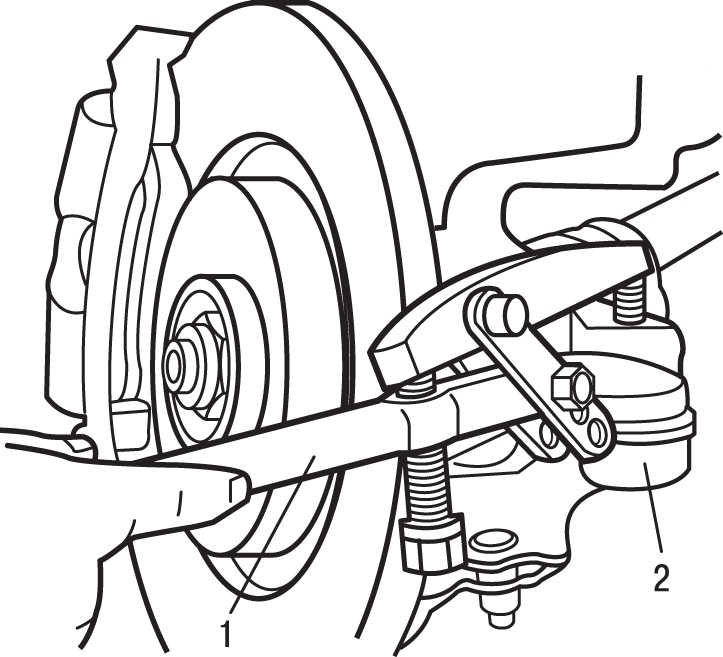

Рис. 7.21. Использование съемника (1) для извлечения шарового шарнира (2) наконечника рулевой тяги из поворотного кулака



- выверните гайку 2 ( рис. 7.21 ) крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку, при этом соблюдайте осторожность — не повредите защитный чехол шарнира равных угловых скоростей приводного вала;
- извлеките шаровой шарнир из поворотного кулака используя съемник 1;

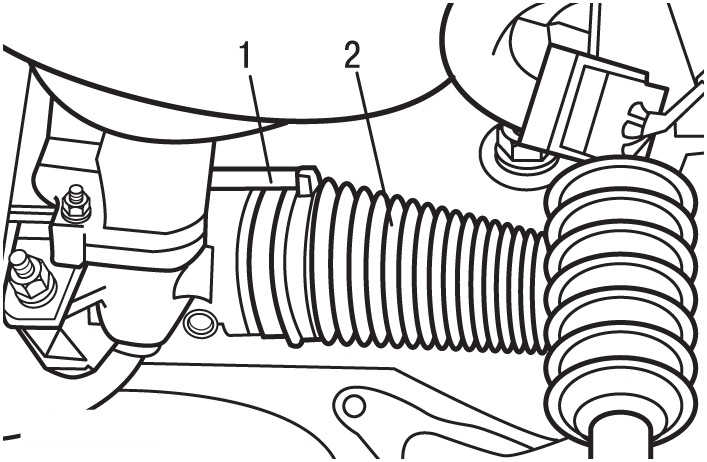

Рис. 7.22. Место подсоединения вентиляционной трубки (1) к защитному чехлу (2)



- отсоедините вентиляционную трубку 1 от защитного чехла 2 ( рис. 7.22 );

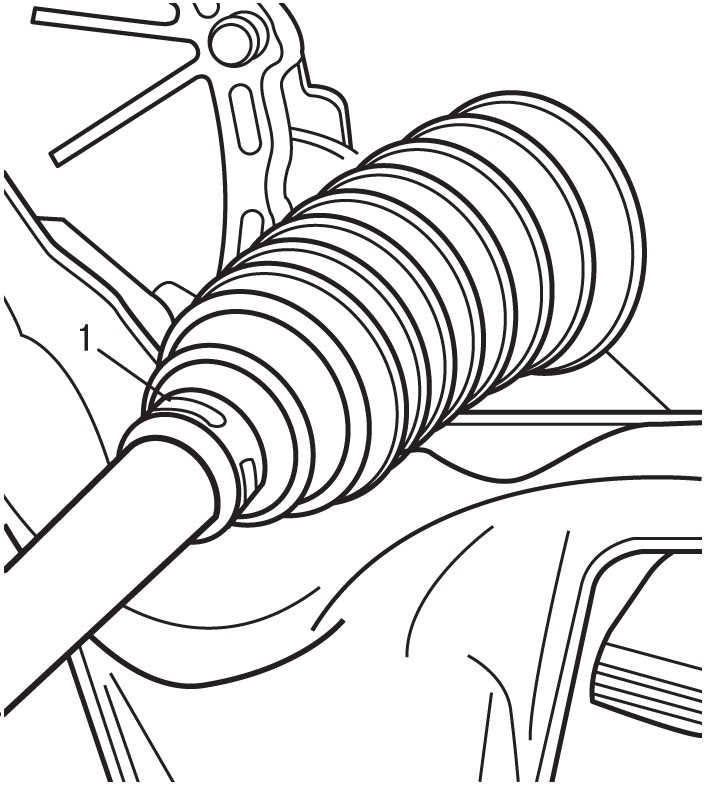

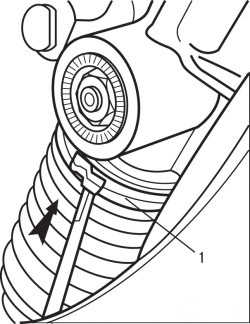

Рис. 7.23. Расположение хомута (1) крепления защитного чехла к рулевой тяге



- снимите хомут 1 ( рис. 7.23 ) крепления защитного чехла к рулевой тяге;

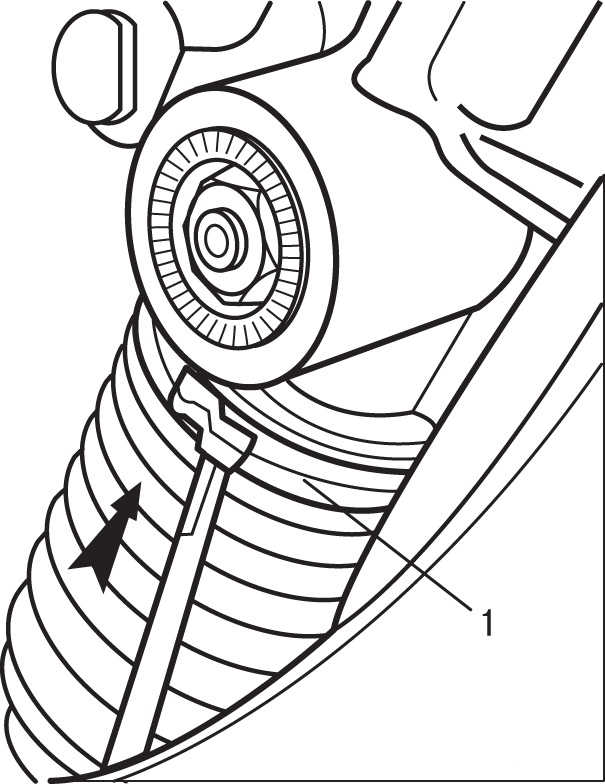

Рис. 7.24. Расположение хомута (1) крепления защитного чехла к рулевому механизму



- снимите хомут 1 ( рис. 7.24 ) крепления защитного чехла к рулевому механизму;

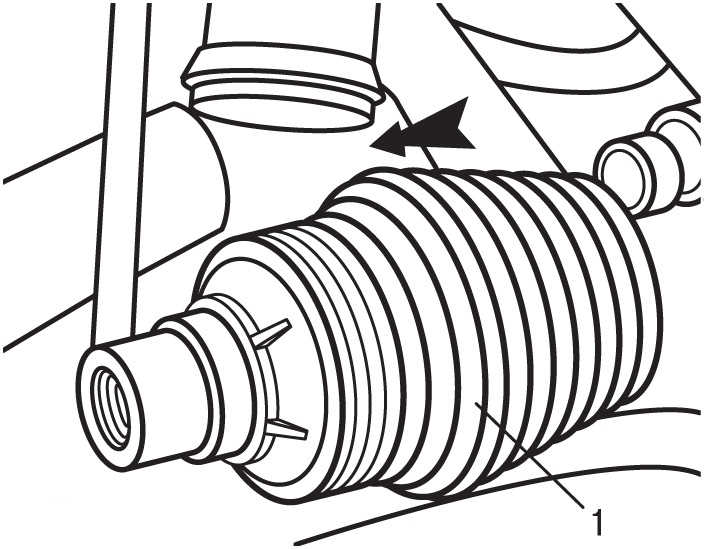

Рис. 7.25. Снятие защитного чехла (1) рулевой тяги



- снимите защитный чехол 1 ( рис. 7.25 ), сдвигая его по рулевой тяге. Для облегчения сдвигания защитного чехла нанесите на рулевую тягу тонкий слой смазки TOTAL N3924/N3945.
Для установки защитного чехла рулевой тяги:

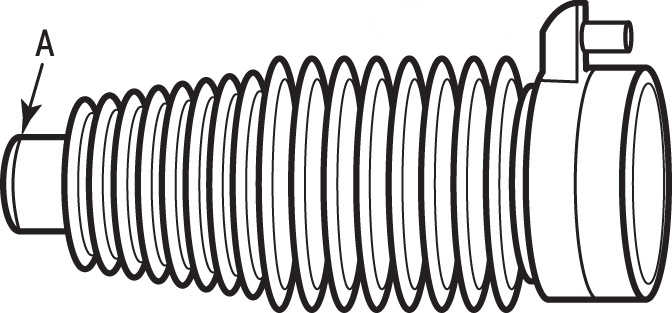

Рис. 7.26. Опорная поверхность (А) защитного чехла устанавливаемую на рулевую тягу



- нанесите тонкий слой смазки TOTAL N3924/ TOTAL N3945 на поверхность защитного чехла А ( рис. 7.26 ), устанавливаемого на рулевую тягу;
- установите защитный чехол на рулевой механизм, одевая его через рулевую тягу;

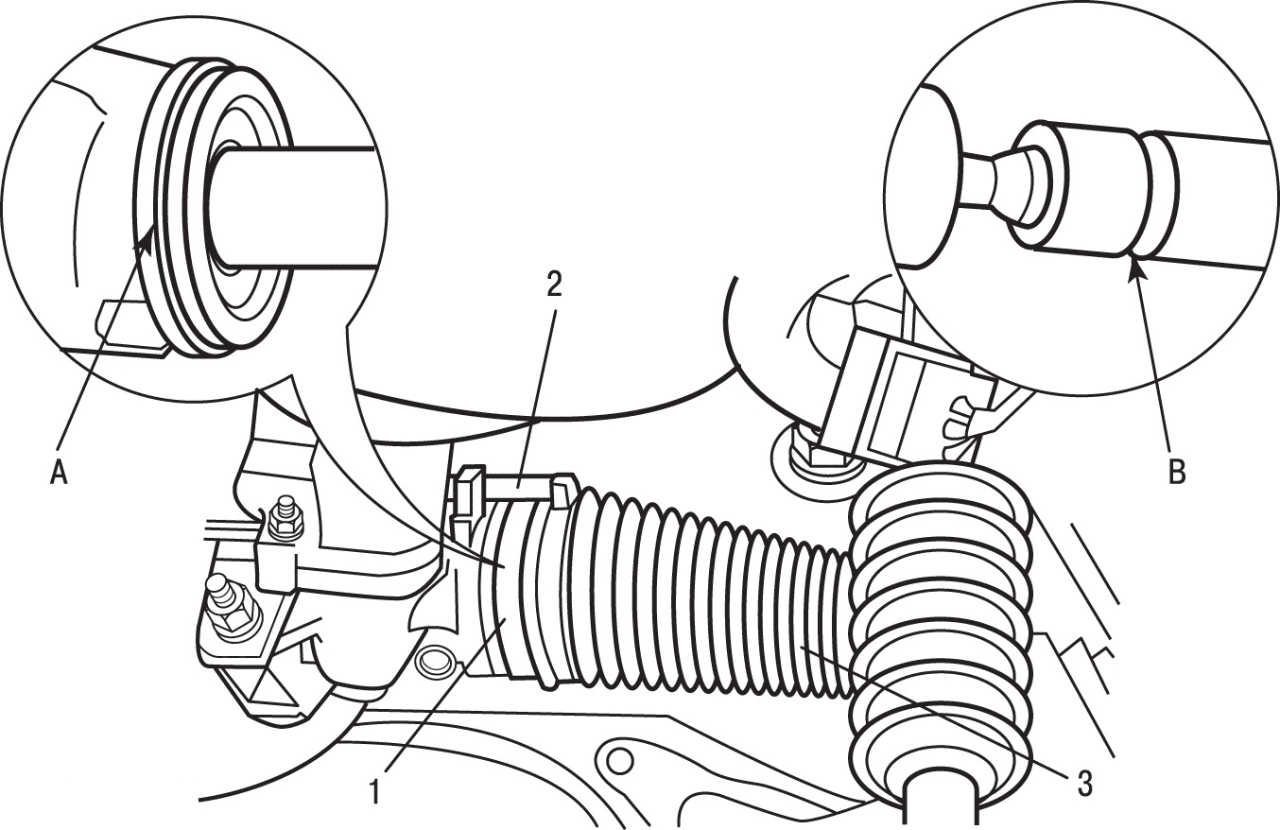

Рис. 7.27. Крепление защитного чехла рулевой тяги: 1 — хомут; 2 — вентиляционная трубка; 3 — защитный чехол; А — опорная поверхность защитного чехла на рулевом механизме; В — опорная поверхность защитного чехла на рулевой тяге



- выровняйте опорные поверхности защитного чехла 3 на рулевом механизме А и рулевой тяге В ( рис. 7.27 );
- хомутом 1 закрепите защитный чехол на рулевом механизме;
- подсоедините вентиляционную трубку 2 к защитному чехлу;
- хомутом закрепите защитный чехол 1 (см. рис. 7.23 ) на рулевой тяге;
- дальнейшая установка проводится в последовательности, обратной снятию;
- отрегулируйте схождение колес.
