Ремонт Пежо 307 >> Эксплуатация автомобиля >> Органы управления, контрольные приборы и оборудование

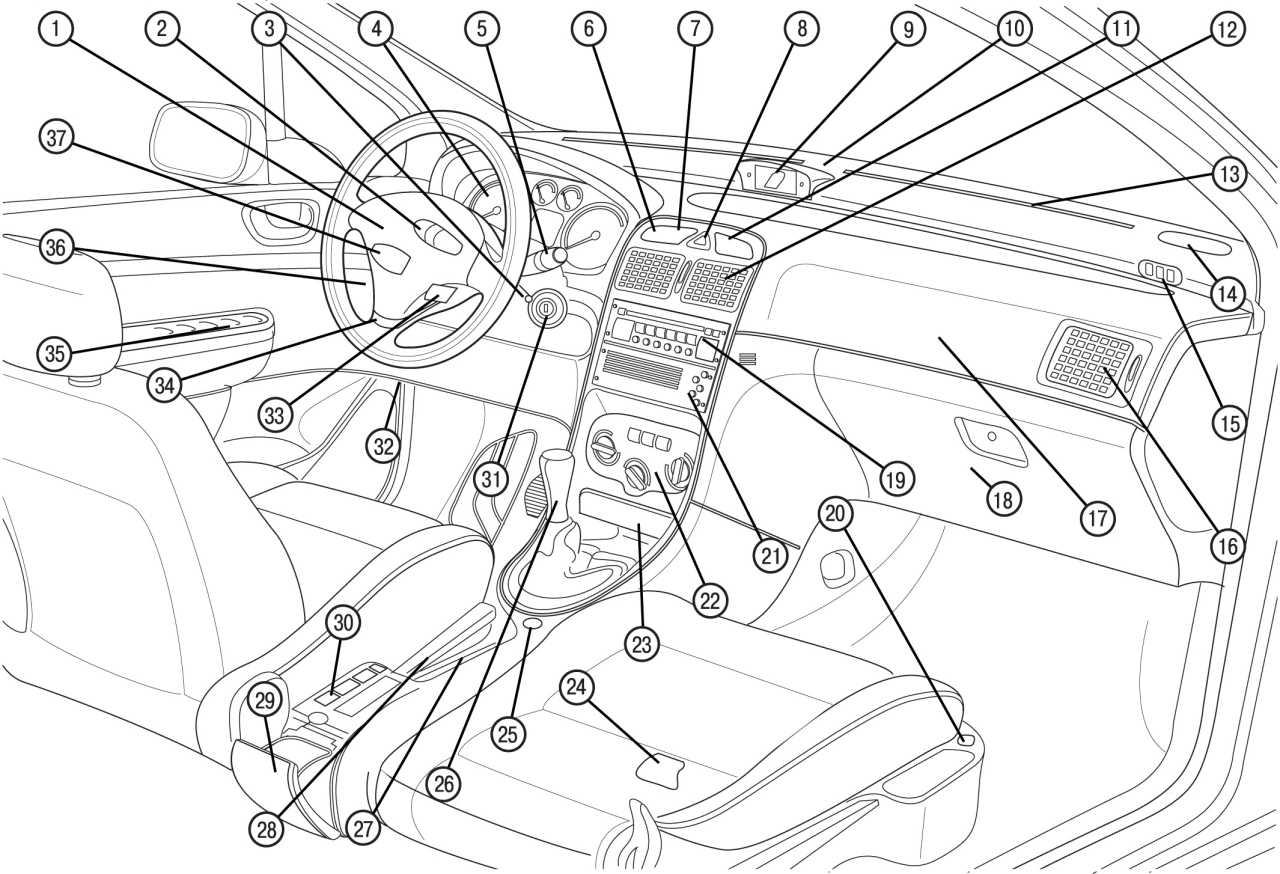

Рис. 1.9. Органы управления, приборы и оборудование: 1 — подушка безопасности водителя, звуковой сигнал; 2 — рычаг включения приборов освещения и указателей поворота; 3 — рычаг дистанционного управления автомагнитолой на рулевой колонке; 4 — комбинация приборов; 5 — рычаг управления стеклоочистителем и омывателем стекла, выключатель бортового компьютера; 6 — кнопка включения охранной сигнализации; 7 — выключатель блокировки замков дверей и багажника; 8 — выключатель аварийной световой сигнализации; 9 — многофункциональный дисплей; 10 — датчик уровня освещенности; 11 — выключатель системы динамической стабилизации (ESP/ASR); 12 — центральные вентиляционные решетки с регуляторами направления подачи и расхода воздуха; 13 — сопла обдува ветрового стекла; 14 — динамик; 15 — сопло обдува стекла двери; 16 — боковая решетка системы отопления и вентиляции с регуляторами направления подачи и расхода воздуха; 17 — подушка безопасности переднего пассажира; 18 — вещевой ящик; 19 — автомагнитола; 20 — выключатели электрообогревателей передних сидений; 21 — магазин компакт-дисков; 22 — панель управления отоплением/кондиционирование воздуха; 23 — передняя пепельница; 24 — воздуховод для подачи теплого воздуха в зону расположения ног задних пассажиров; 25 — электрическая розетка, 12 В; 26 — рычаг переключения передач; 27 — держатель бутылок; 28 — рычаг стояночного тормоза; 29 — лоток для мусора; 30 — лоток для мелочи, выключатель подушки безопасности переднего пассажира; 31 — замок зажигания с противоугонным устройством; 32 — ручка открывания капота; 33 — рычаг регулировки положения рулевого колеса; 34 — блок предохранителей; 35 — панель регулировки зеркал заднего вида с электрическим приводом, панель управления электрическими стеклоподъемниками, выключатель блокировки стеклоподъемников задних дверей; 36 — корректор света фар; 37 — переключатель режимов круиз-контроля
