Для снятия замка зажигания:

- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;

Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки

- снимите крышку 1 (см. рис. 9.5 ) блока электрических предохранителей и панель отделки 2 под рулевой колонкой, освободив их из фиксаторов и потянув вниз;

- снимите нижний кожух рулевой колонки;

- приподнимите верхний кожух рулевой колонки;

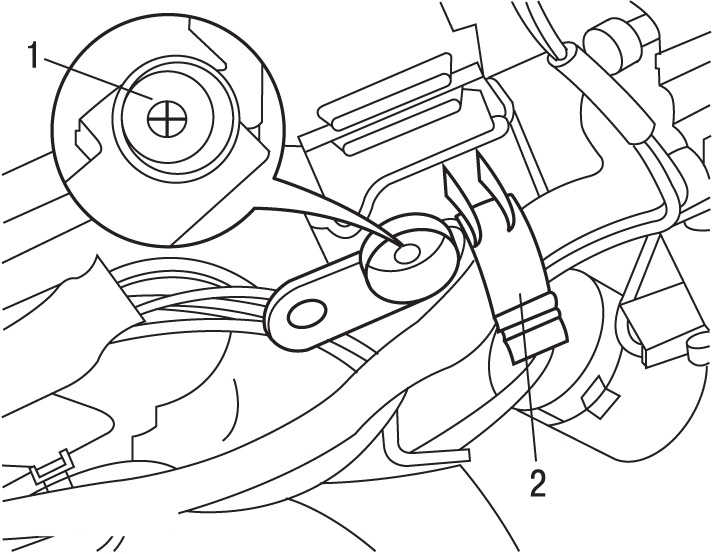

Рис. 9.28. Расположение болта (1) и скобы (2) крепления замка зажигания

- сдвиньте замок зажигания с крепежной скобы 2 ( рис. 9.28 );

- нанесите метку по центру головки болта 1 с помощью керна;

- просверлите сверлом диаметром 3 мм болт, на глубину 7—8 мм и съемником выверните болта;

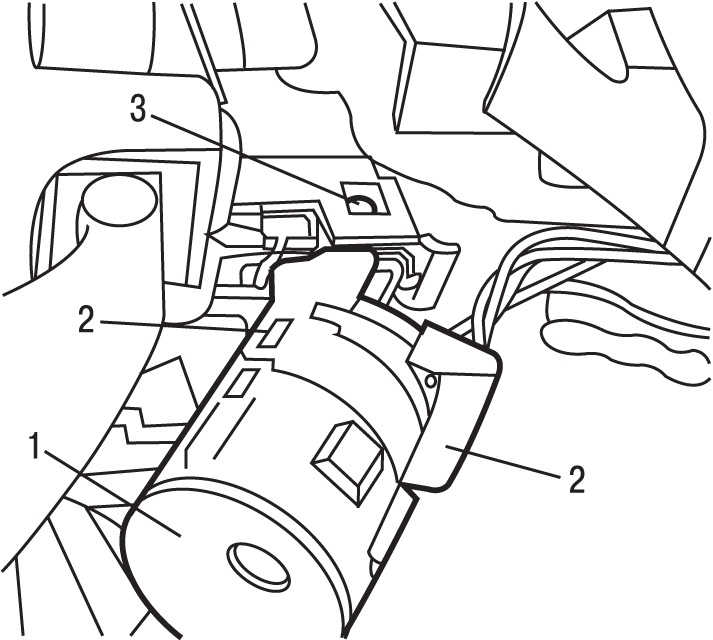

Рис. 9.29. Расположение фиксаторов: 1 — крепление антенны иммобилайзера; 1 — фиксаторы; 3 — стопор замка зажигания

- приподнимите 2 фиксатора 2 ( рис. 9.29 ) и снимите антенну иммобилайзера 1;

- вставьте ключ в замок зажигания и поверните его в первое положение;

- нажмите стопор 3 лезвием плоской отвертки и снимите замок зажигания с рулевой колонки;

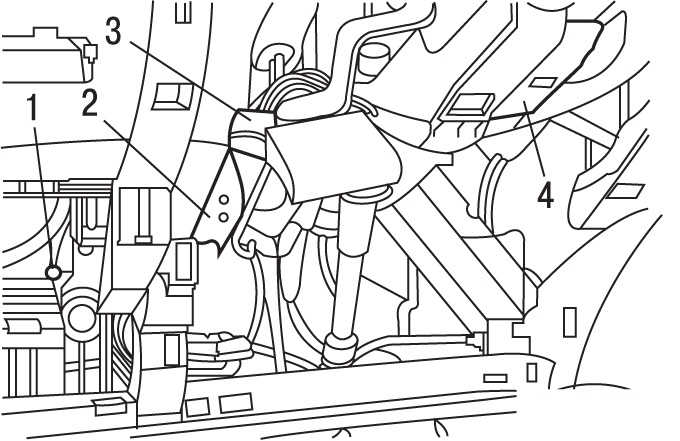

Рис. 9.30. Расположение жгута проводов замка зажигания: 1, 3 — электрические разъемы; 2, 4 — фиксаторы опор жгута проводов замка зажигания

- освободите из фиксаторов электрический разъем 3 ( рис. 9.30 ) замка зажигания;

- освободите из фиксаторов опоры 2 и 4 жгута проводов замка зажигания;

- отведите в сторону жгут проводов замка зажигания. При необходимости перережьте удерживающие ремни;

- отсоедините электрические разъемы 1 и 3;

- снимите замок зажигания вместе со жгутом проводов.

Установку проводите в последовательности, обратной снятию, с учетом следующего:

- подсоедините провод «массы» к аккумуляторной батарее;

- проверьте работоспособность замка зажигания;

- инициируйте все электронные системы.
