Снятие и замена стеклоочистителя (дворников) на Peugeot 307

Для снятия стеклоочистителя ветрового стекла:

- отсоедините провод «массы» от аккумуляторной батареи;

ПРЕДУПРЕЖДЕНИЕ Перед снятием запустите двигатель, затем при выключенном зажигании нажмите вниз на рычаг стеклоочистителя, чтобы перевести механизм в положение «Продажа». Если нажать на рычаг еще раз, механизм стеклоочистителя переключится в положение «Остановка в фиксированном положении».

- снимите рычаги щеток стеклоочистителя;

- выверните два болта крепления компенсационного бачка с тормозной жидкостью, отведите бачок в сторону и закрепите его в этом положении;

- снимите декоративный кожух двигателя;

- снимите корпус воздушного фильтра;

- снимите крышку с блока электрических предохранителей;

- снимите крышку с аккумуляторной батареи;

- снимите аккумуляторную батарею;

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

- на автомобилях с двигателями DW10ATED снимите декоративный кожух бачка стеклоомывателя. Снимите грязезащитный щиток арки левого переднего колеса. Из-под арки левого переднего колеса выверните болт 1 (см. рис. 5.20 ) крепления опоры аккумуляторной батареи и снимите ее;

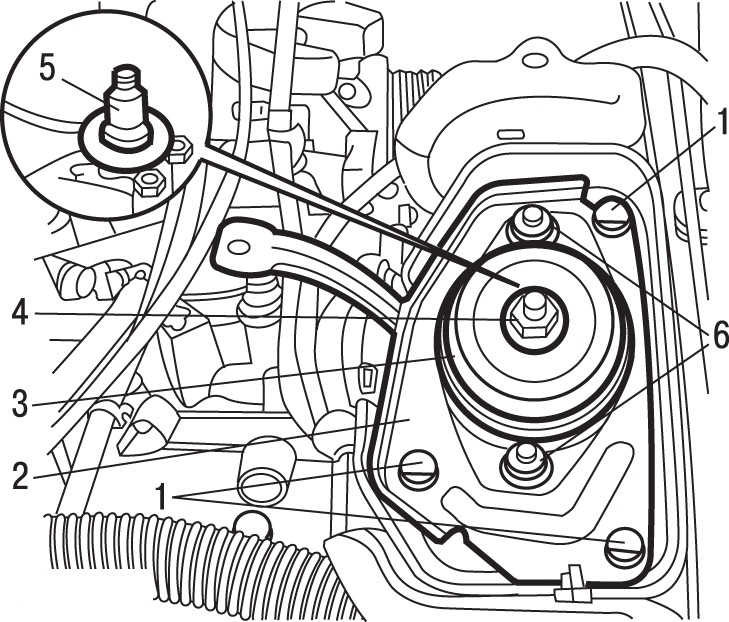

Рис. 5.13. Крепление эластичной опоры: 1 — болты; 2 — кронштейн; 3 — эластичная опора; 4 — гайка, 65 Н•м; 5 — ось коробки передач; 6 — болты, 30 Н•м

- выверните гайку 4 (см. рис. 5.13 ) крепления с оси опоры коробки передач и снимите ее вместе с шайбой;

- опустите двигатель в сборе с коробкой передач, чтобы облегчить снятие стеклоочистителя ветрового стекла;

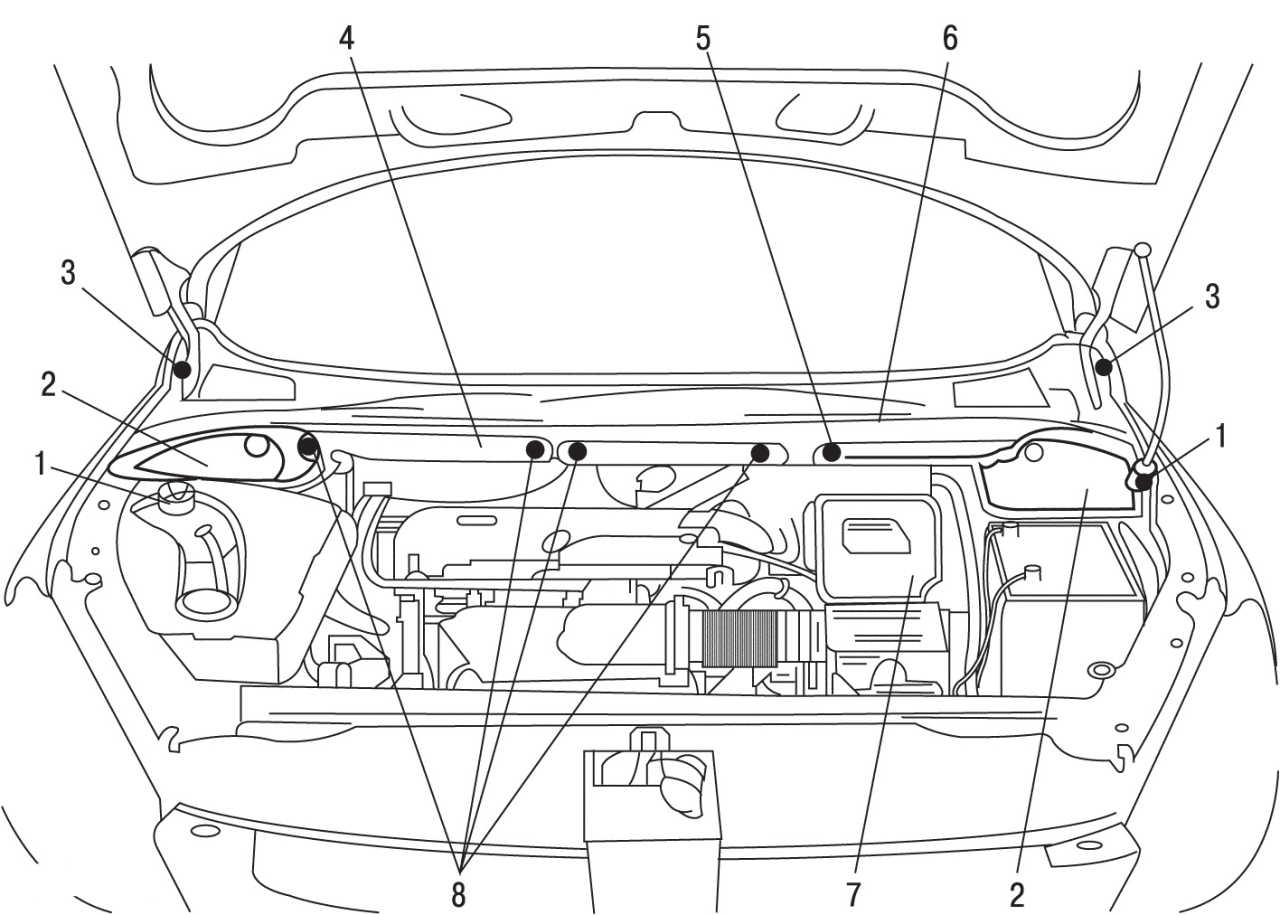

Рис. 9.32. Решетка панели перед ветровым стеклом: 1 — болты; 2 — боковые звукоизолирующие покрытия; 3 — фиксаторы; 4 — звукоизолирующее покрытие; 5 — поперечина; 6 — решетка; 7 — опора аккумуляторной батареи; 8 — фиксаторы

- снимите фиксаторы 8 ( рис. 9.32 ) крепления звукоизолирующего покрытия;

- снимите звукоизолирующее покрытие 4, освободив его из фиксаторов на лючке доступа к фильтру твердых частиц;

- снимите боковые звукоизолирующие покрытия 2;

- выверните болты 1 и снимите поперечину 5 с нижней части проема ветрового стекла;

- снимите фиксаторы 3 крепления решетки панели перед ветровым стеклом;

- снимите решетку 6 панели перед ветровым стеклом;

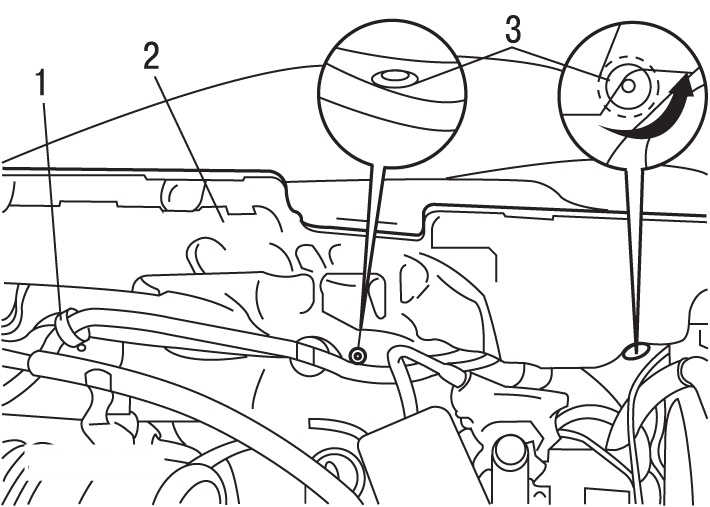

Рис. 9.33. Расположение фиксаторов: 1 — скоба крепления жгута проводов; 2 — крепление звукоизолирующего покрытия; 3 — фиксаторы

- освободите из фиксаторов скобу 1 ( рис. 9.33 ) крепления жгута проводов;

- снимите фиксаторы 3, отвернув их от руки;

- снимите звукоизолирующее покрытие 2;

- снимите электродвигатель стеклоочистителя;

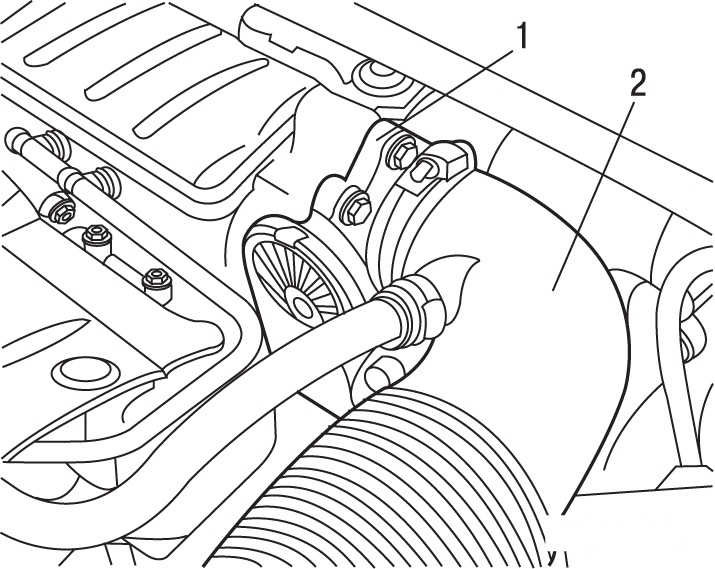

Рис. 9.34. Расположение патрубка воздухозаборника (2) и дроссельного узла (1) на автомобилях с двигателями TU5JP4

- на автомобилях с двигателями TU5JP4 снимите патрубок воздухозаборника 2 ( рис. 9.34 );

- выверните болты крепления дроссельного узла 1, отведите его в сторону и закрепите в этом положении;

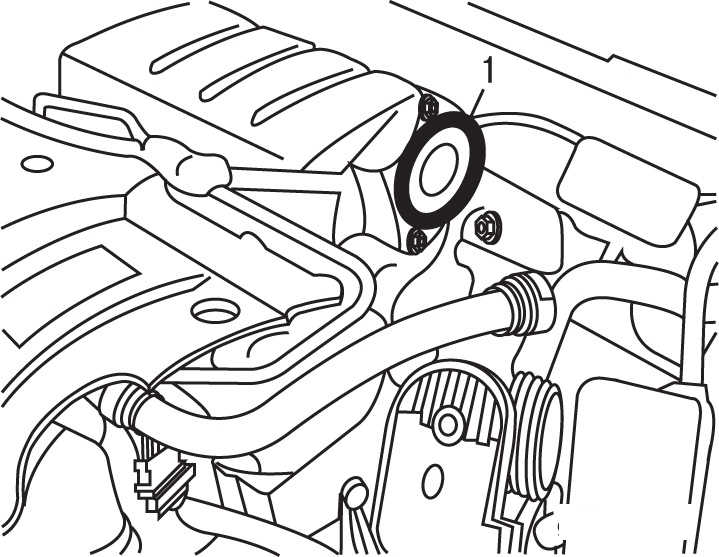

Рис. 9.35. Расположение уплотнительного кольца (1) с впускного коллектора на автомобилях с двигателями TU5JP4

- снимите уплотнительное кольцо 1 ( рис. 9.35 ) с впускного коллектора;

- закройте липкой лентой отверстие впускного коллектора;

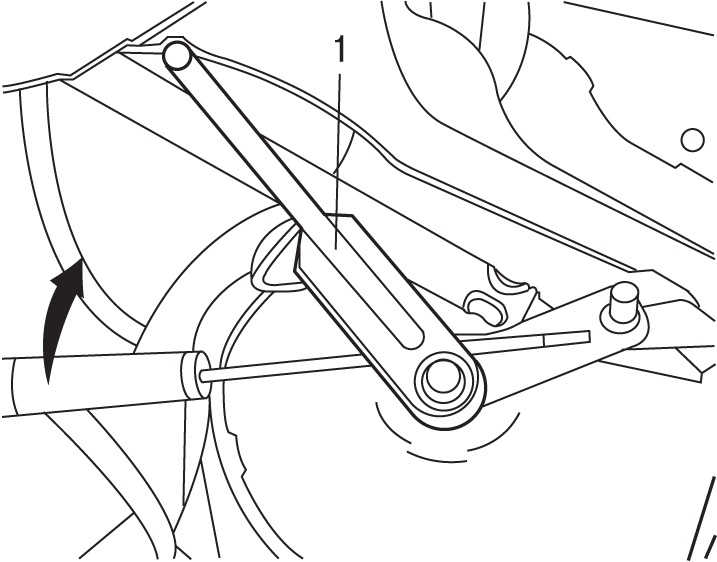

Рис. 9.36. Освобождение тяги (1) из фиксатора с помощью отвертки

- освободите тягу 1 ( рис. 9.36 ) из фиксатора с помощью отвертки;

- защитите липкой лентой верхние опоры передних несущих элементов;

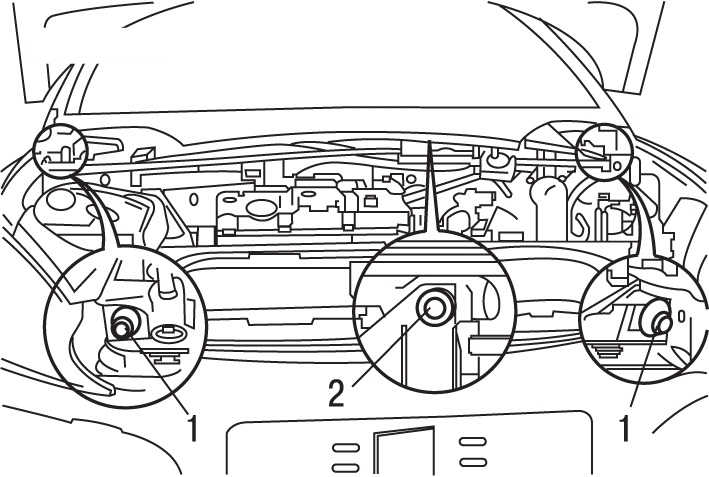

Рис. 9.37. Расположение болтов (1) и гайки (2) крепления стеклоочистителя ветрового стекла

- выверните болты 1 боковых креплений и гайку 2 ( рис. 9.37 ) центрального крепления стеклоочистителя ветрового стекла;

- отсоедините электрический разъем от механизма стеклоочистителя;

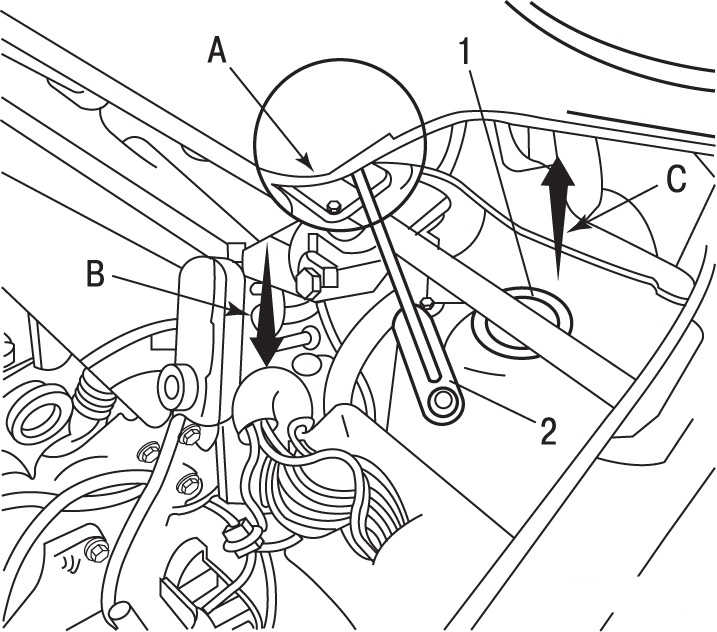

Рис. 9.38. Предварительное снятие левой стороны механизма стеклоочистителя ветрового стекла: 1 — верхняя часть левого амортизатора; 2 — тяга; А — нижняя часть ветрового стекла; В — направление нажатия передней части механизма стеклоочистителя; С — направление нажатия задней части механизма стеклоочистителя

- снимите механизм стеклоочистителя с направляющих стержней;

ПРЕДУПРЕЖДЕНИЕ При снятии механизма стеклоочистителя следите за тем, чтобы не допустить контакта ветрового стекла и тяги 2 в зоне A ( рис. 9.38 ).

- нажмите переднюю часть механизма стеклоочистителя в точке B и приподнимите заднюю часть в C, чтобы провести левую сторону механизма стеклоочистителя над креплением 1 левого амортизатора;

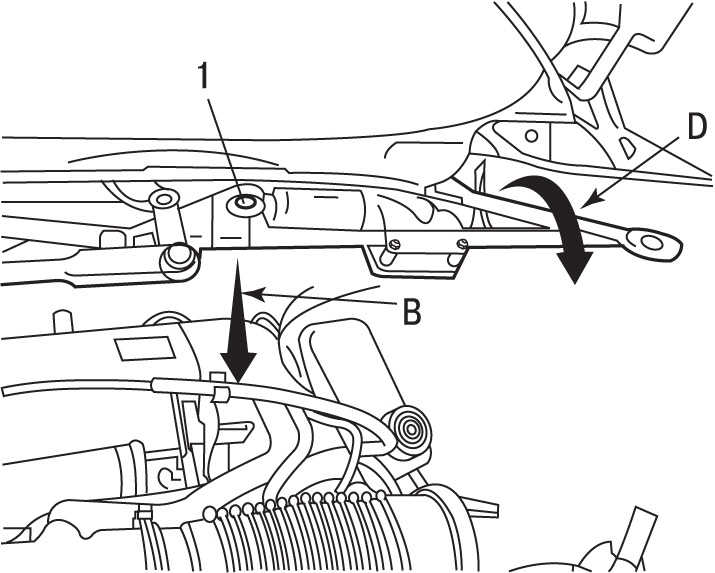

Рис. 9.39. Снятие левой стороны механизма стеклоочистителя ветрового стекла: 1 — механизм стеклоочистителя; В — направление нажатия передней части механизма стеклоочистителя; D — направление снятия задней части механизма стеклоочистителя

- снова нажмите переднюю часть механизма стеклоочистителя в точке B ( рис. 9.39 ) и наклоните механизм вперед D, чтобы провести верхнюю часть механизма 1 под ветровым стеклом;

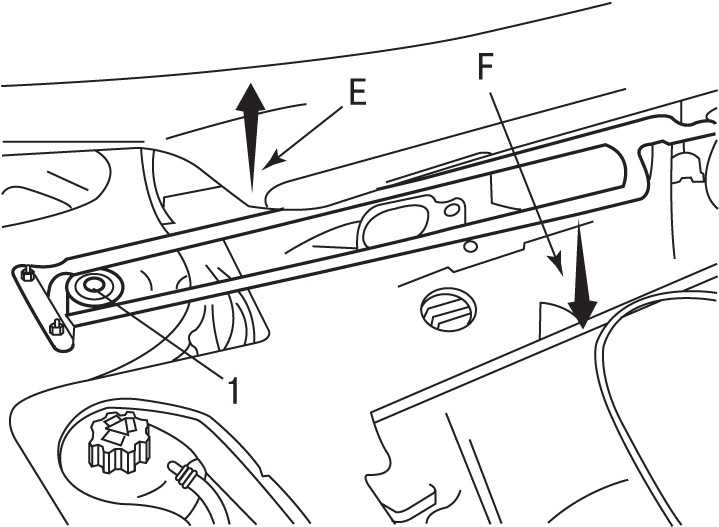

Рис. 9.40. Предварительное снятие правой стороны механизма стеклоочистителя ветрового стекла: 1 — верхняя часть правого амортизатора; Е — направление нажатия передней части механизма стеклоочистителя; F — направление нажатия задней части механизма стеклоочистителя

- нажмите на переднюю часть механизма стеклоочистителя в точке Е ( рис. 9.40 ) и приподнимите заднюю часть в точке F, чтобы провести правую сторону механизма стеклоочистителя над креплением 1 правого амортизатора;

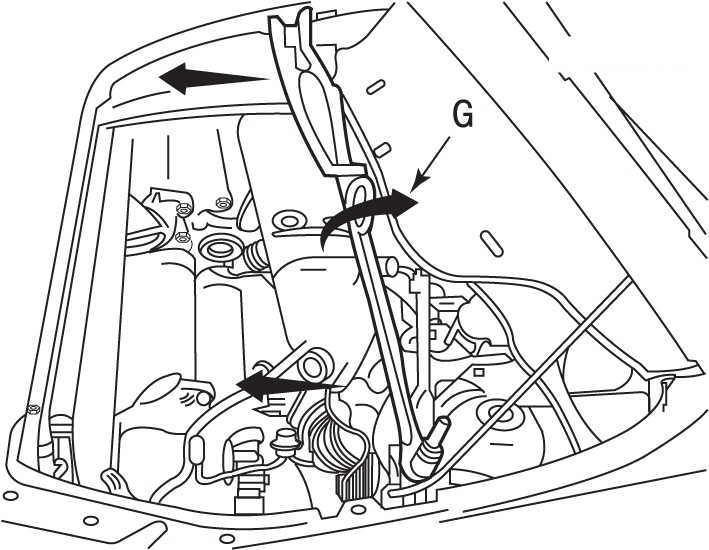

Рис. 9.41. Направление поворота механизм стеклоочистителя (G) перед снятием с автомобиля

- поверните механизм стеклоочистителя в соответствии со стрелкой G, показанной на рис. 9.41 , отведите его вперед и снимите с автомобиля.

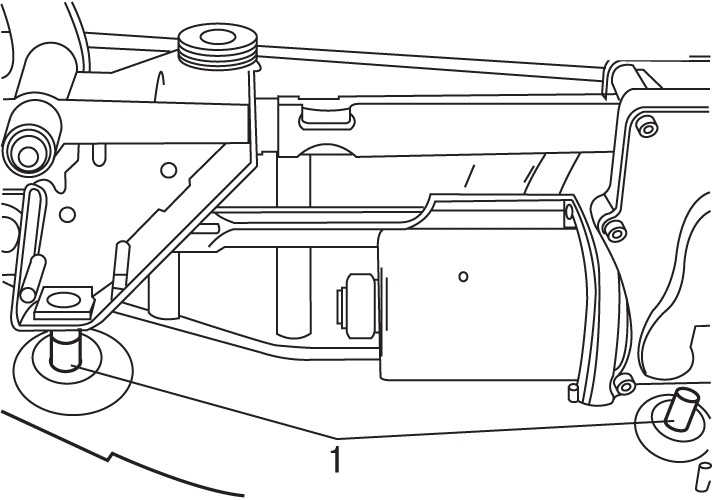

Рис. 9.42. Расположение центрирующих стержней (1) механизма стеклоочистителя

Установку проводите в последовательности, обратной снятию, с учетом следующего:

ПРЕДУПРЕЖДЕНИЕ При установке убедитесь, что два центрирующих стержня 1 ( рис. 9.42 ), расположенных за моторедуктором, встали на место (в противном случае механизм будет установлен так, что возможен отказ в работе, кроме того, он может быть сдвинут до контакта с ветровым стеклом). Убедиться, что центрирующие стержни встали в свои гнезда, можно только на ощупь.

- затяните болты 1 (см. рис. 9.37 ) и гайку 2 крепления механизма стеклоочистителя моментом 10 Н•м;

- нажмите вниз на рычаг стеклоочистителя, чтобы установить механизм стеклоочистителя в положение «Фиксированная остановка»;

- установите на место рычаги и щетки стеклоочистителя;

- подсоедините провод «массы» к аккумуляторной батарее;

- проверьте работоспособность стеклоочистителя;

- инициируйте все электронные системы.
