Для снятия электродвигателя подъемно-сдвижной панели крыши:

- отсоедините провод «массы» от аккумуляторной батареи;

- снимите панели отделки средней стойки;

- снимите солнцезащитный козырек. Для солнцезащитного козырька, имеющего зеркало с подсветкой, снимите пробку с отверстием для провода;

- снимите крючки солнцезащитных козырьков;

- снимите передние потолочные ручки;

- снимите декоративную рамку подъемно-сдвижной панели крыши;

- снимите опору консоли потолка;

- при закрытой подъемно-сдвижной панели крыши снимите подвижную панель крыши;

ПРЕДУПРЕЖДЕНИЕ В случае неисправности электрического привода закройте подъемно-сдвижную панель крыши шестигранным ключом, вставленным в отверстие A ( рис. 9.53 ) привода.

- отсоедините электрический разъем 1 от двигателя привода подъемно-сдвижной панели крыши;

- выверните винты крепления и снимите двигатель 3 с привода подъемно-сдвижной панели крыши.

Для установки электродвигателя подъемно-сдвижной панели крыши:

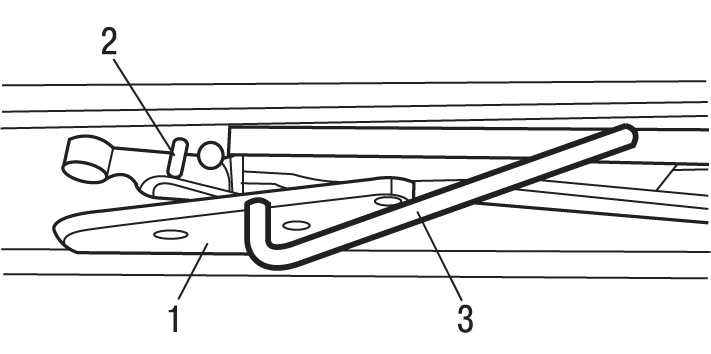

Рис. 9.54. Установка в нулевое положение каретки (1) и ползуна (2) привода подъемно-сдвижной панели крыши

- установите механизмы привода подъемно-сдвижной панели крыши в нулевое положение, для чего сдвиньте ползун 2 ( рис. 9.54 ) к переднему упору, а каретку 1 подведите таким образом, чтобы совместить отверстия (диаметром 3 мм) в каретке и ползуне;

- зафиксируйте относительное положение каретки и ползуна, вставив в отверстие самостоятельно изготовленное приспособление 3 (см.

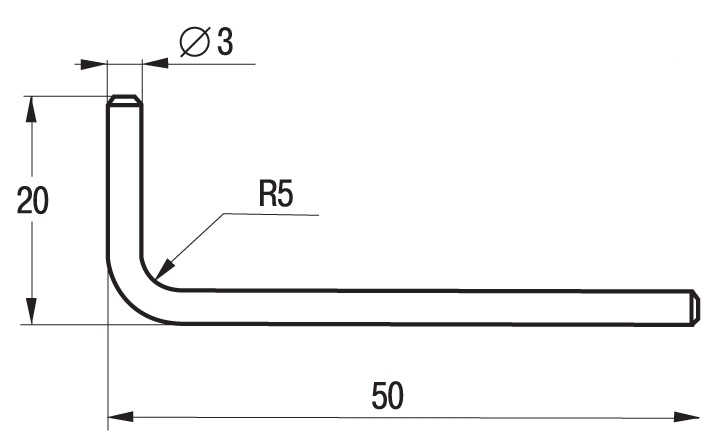

Рис. 9.55. Размеры приспособления, необходимого для фиксации относительного положения каретки и ползуна

рис. 9.54 ), чертеж которого представлен на рис. 9.55 ;

- установите электродвигатель привода подъемно-сдвижной панели крыши;

- снимите самостоятельно изготовленное приспособление, фиксирующее относительное положение каретки и ползуна;

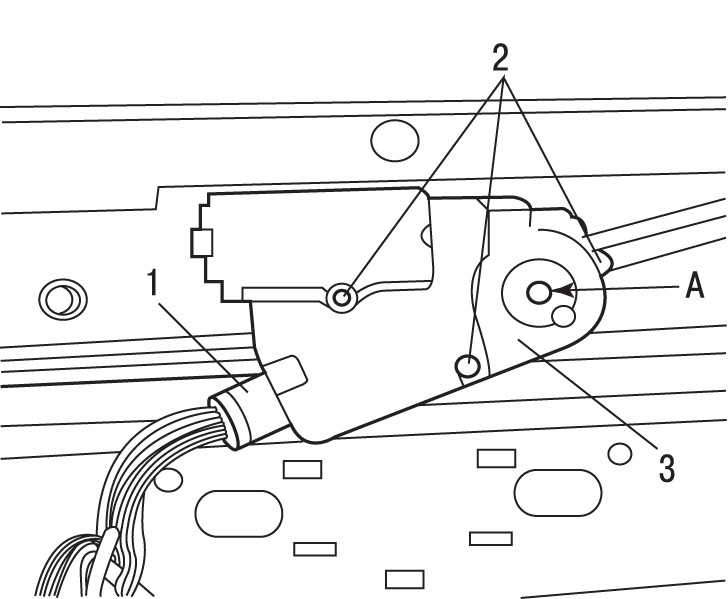

Рис. 9.53. Привод подъемно-сдвижной панели крыши: 1 — электрический разъем; 2 — винты; 3 — электродвигатель; А — отверстие для установки шестигранного ключа

- закрепите электродвигатель винтами 2 (см. рис. 9.53 ), затянув их моментом 3,5 Н•м;

- подсоедините электрический разъем 1 к двигателю привода подъемно-сдвижной панели крыши;

- выполните инициирование и обучение положениям подъемно-сдвижной панели крыши;

- несколько раз проверьте работоспособность привода подъемно-сдвижной панели крыши;

- дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего;

- инициируйте все электронные системы.

Последовательность действий при инициировании подъемно-сдвижной панели крыши:

- установите переключатель в положение приподнимания подъемно-сдвижной панели крыши;

- нажмите на переключатель и не отпускайте его, при этом подъемно-сдвижная панель крыши выполнит одно из следующих действий:

- подвижная панель начнет непрерывно подниматься;

- подвижная панель достигнет максимального положения механического подъема;

- подвижная панель немного прикроется на несколько миллиметров.

Последовательность при программировании положений подъемно-сдвижной панели крыши:

- выполните инициирование подъемно-сдвижной панели крыши;

- после задержки длительностью менее 6 с отпустите переключатель;

- нажмите и удерживайте переключатель в течение менее 6 с после того, как он был отпущен, при этом подъемно-сдвижная панель крыши выполнит одно из следующих действий:

- подвижная панель начнет закрываться через 4 с после начала нажатия на выключатель;

- затем подвижная панель откроется полностью;

- затем подвижная панель полностью закроется.
