Ремонт Пежо 307 >> Кузов >> Передний и задний бамперы >> Замена заднего бампера
Для снятия заднего бампера:
- снимите задние фонари;
- освободите задние части грязезащитных щитков арок правого и левого задних колес;

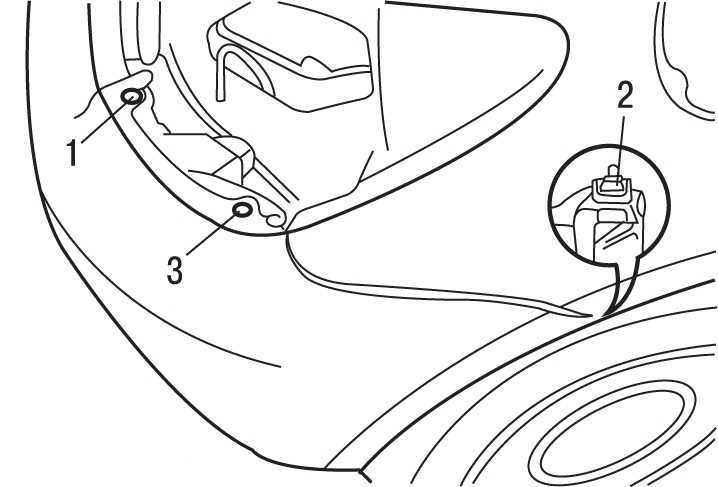

Рис. 10.37. Расположение фиксаторов: 1 — винты центрального крепления заднего бампера; 2 — винты боковых крепления заднего бампера; 3 — фиксаторы



- выверните винты центрального 1 и боковых 2 ( рис. 10.37 ) креплений заднего бампера;
- освободите фиксаторы 3 креплений с двух сторон заднего бампера;

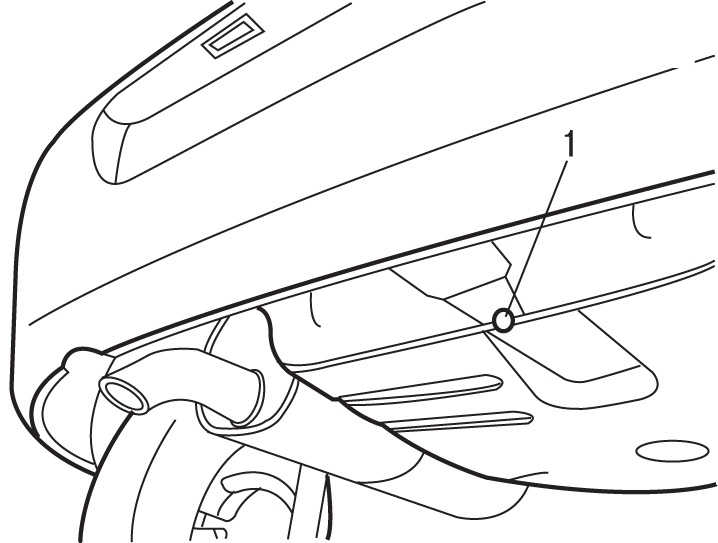

Рис. 10.38. Расположение болта (1) нижнего крепления заднего бампера



- выверните болт 1 ( рис. 10.38 ) нижнего крепления заднего бампера;

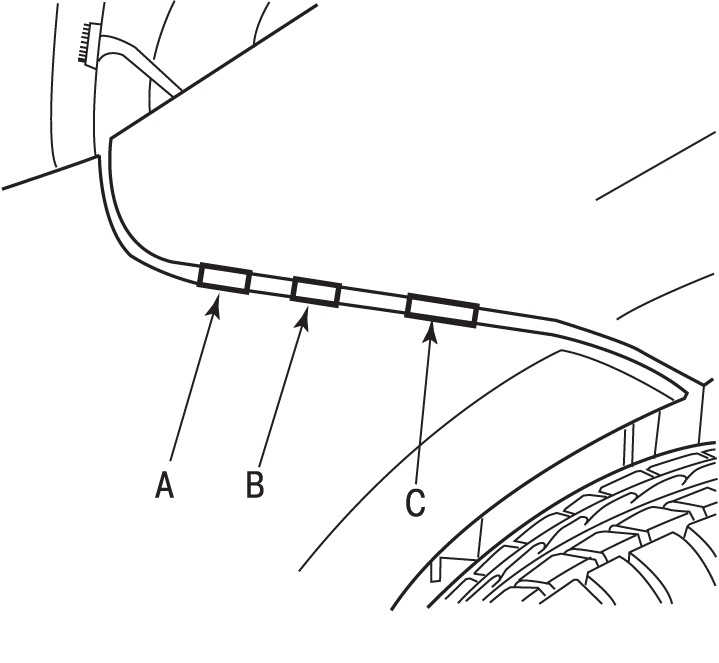

Рис. 10.39. Расположение фиксаторов (А, В, С) крепления заднего бампера



- с двух боковых сторон, освободите фиксаторы А, В и С ( рис. 10.39 ) крепления заднего бампера;
- отсоедините фонари освещения номерного знака;
- снимите задний бампер.
Для установки заднего бампера:
- установите бампер;
- с двух боковых сторон закрепите фиксаторы А, В и С (см. рис. 10.39 ) крепления бампера;
- дальнейшую установку проводите в последовательности, обратной снятию.
