Ремонт Пежо 307 >> Кузов >> Переднее крыло >> Замена переднего крыла
Для снятия переднего крыла:
- откройте капот;

Рис. 10.46. Расположение фиксаторов (1) верхнего крепления переднего крыла



- снимите фиксаторы 1 ( рис. 10.46 ) верхнего крепления переднего крыла, повернув каждый из них на четверть оборота;
- откройте переднюю дверь;

Рис. 10.47. Расположение винтов (1) заднего крепления переднего крыла и направления (А) отсоединения крыла



- выверните винты 1 ( рис. 10.47 ) заднего крепления переднего крыла;
- отсоедините переднее крыло , перемещая его в сторону от автомобиля А;

Рис. 10.48. Расположение винтов (1) и фиксатора (2) нижнего крепления переднего крыла



- выверните винты 1 и снимите фиксатор 2 ( рис. 10.48 ) нижнего крепления переднего крыла;

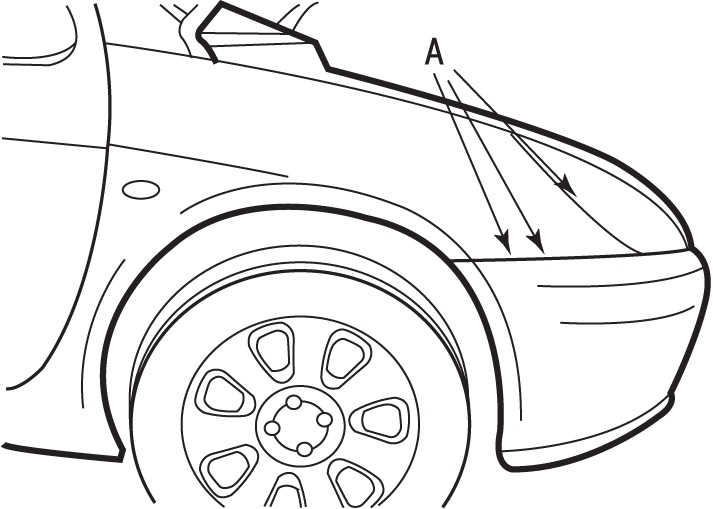

Рис. 10.49. Расположение фиксаторов (А) крепления передней части крыла



- отсоедините из фиксаторов переднюю часть крыла А ( рис. 10.49 ), при этом соблюдайте осторожность, чтобы не сломать фиксаторы;
- отсоедините электрический разъем от бокового повторителя поворота;

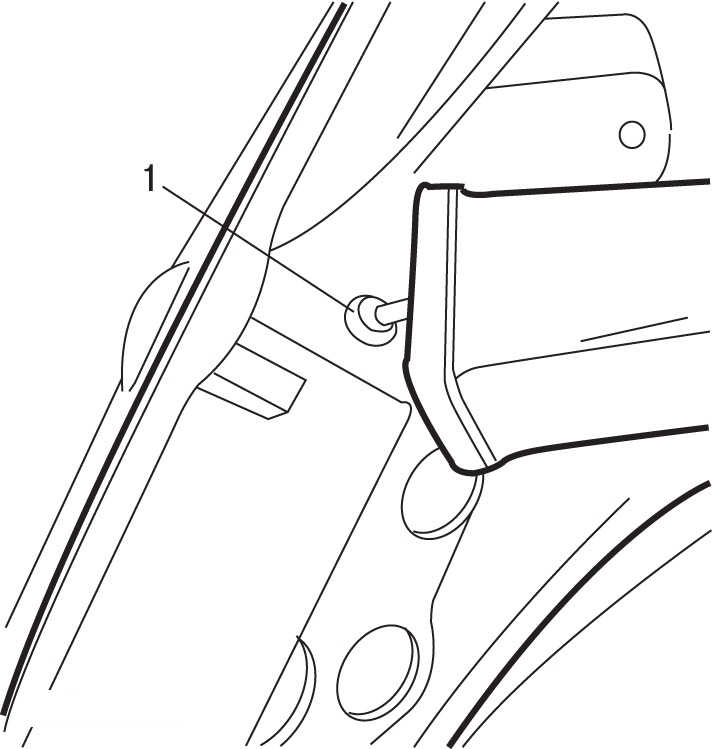

Рис. 10.50. Место установки выступа абсорбера (1) в переднее правое крыло



- снимите переднее крыло с автомобиля. При снятии правого крыла примете меры, чтобы не сломать выступ абсорбера 1 ( рис. 10.50 ).
Для установки переднего крыла:
- при установке правого переднего крыла на место установите выступ абсорбера 1 в паз, стараясь не сломать его;
- подсоедините электрический разъем к боковому повторителю поворота;
- установите на место и отрегулируйте положение переднего крыла;
- вверните верхний винт крепления крыла со стороны передней стойки;
- установите фиксаторы 1 (см. рис. 10.46 ) верхнего крепления крыла и поверните их на четверть оборота;
- со стороны передней стойки вверните нижний и средний винты крепления крыла;
- закрепите в фиксаторах А (см. рис. 10.49 ) переднюю часть крыла;
- вверните винты 1 (см. рис. 10.48 ) и установите фиксатор 2 нижнего крепления переднего крыла.
