Ремонт Пежо 307 >> Кузов >> Ветровое стекло >> Замена ветрового стекла
        ПРИМЕЧАНИЕ
В комплекте с новым ветровым стеклом должны поставляться две нижние прокладки.

Для снятия ветрового стекла:
- снимите внутреннее зеркало заднего вида;
- снимите обивку передней стойки;
- снимите солнцезащитные козырьки;
- снимите потолочные ручки;
- снимите консоль потолка;
- снимите декоративные элементы отделки потолка;
- между потолком и крышей установите две прокладки так, чтобы немного опустить переднюю часть обивки потолка;
- снимите щетки и рычаги стеклоочистителя;

Рис. 8.2. Расположение болтов (2) крепления компенсационного бачка (1)



- выверните два болта 2 (см. рис. 8.2 ) крепления и отведите в сторону компенсационный бачок с тормозной жидкостью;

Рис. 9.32. Решетка панели перед ветровым стеклом: 1 — болты; 2 — боковые звукоизолирующие покрытия; 3 — фиксаторы; 4 — звукоизолирующее покрытие; 5 — поперечина; 6 — решетка; 7 — опора аккумуляторной батареи; 8 — фиксаторы



- выверните болты 1 (см. рис. 9.32 ) и снимите поперечину 5 с нижней части проема ветрового стекла;
- снимите фиксаторы 3 крепления решетки панели перед ветровым стеклом;
- снимите решетку 6 панели перед ветровым стеклом;

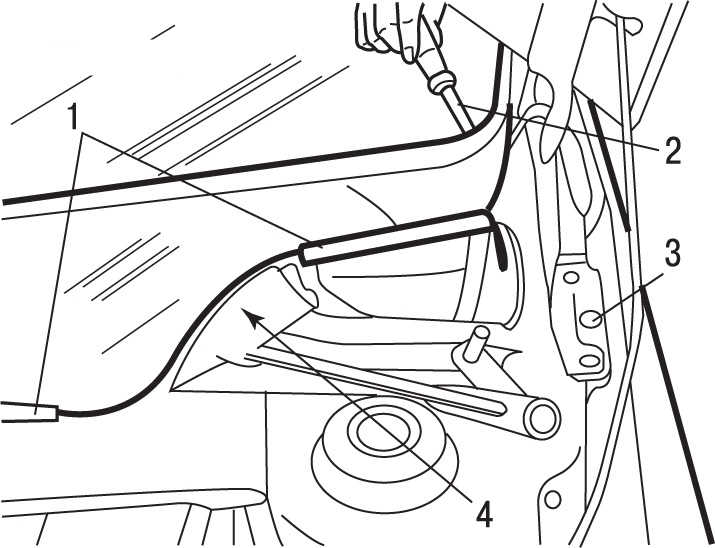

Рис. 10.52. Снятие профилей ветрового стекла: 1 — профили; 2 — шило при пробивании слоя клея; 3 — болт для крепления струны; 4 — липкая лента для защиты стекла



- снимите профили 1 ( рис. 10.52 ) в нижней части ветрового стекла;
- закрепите один конец струны для резки за болт 3;
- с двух сторон ветрового стекла наклейте липкую ленту 4, чтобы защитить стекло;
- из салона автомобиля в нижнем углу ветрового стекла шилом 2 проткните слой клея, которым приклеено стекло;

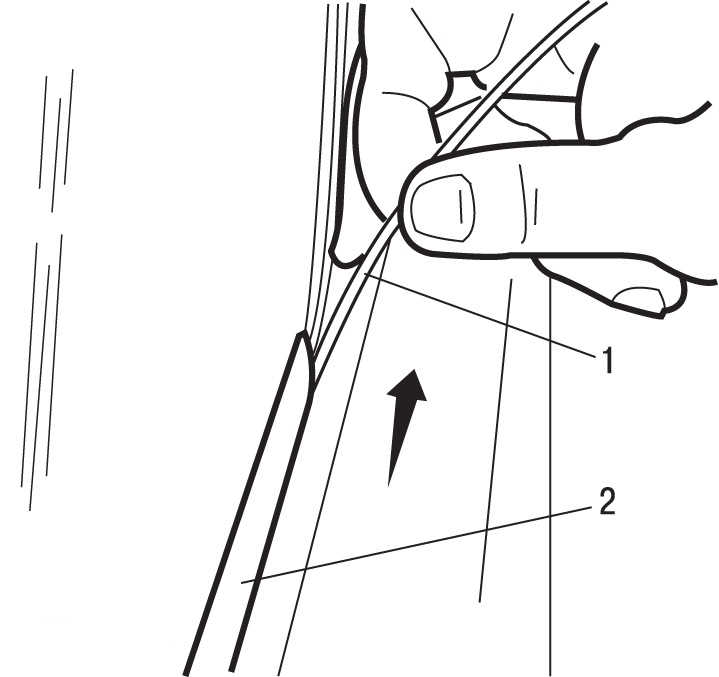

Рис. 10.53. Проведение разрезной струны (1) под уплотнителем (2) ветрового стекла



- проведите разрезную струну 1 ( рис. 10.53 ) под уплотнителем 2 ветрового стекла, начиная с левого нижнего угла и далее по периметру в направлении против часовой стрелки;
- вставьте второй конец разрезной струны в шило и проведите ее внутрь, примерно на 50 см;

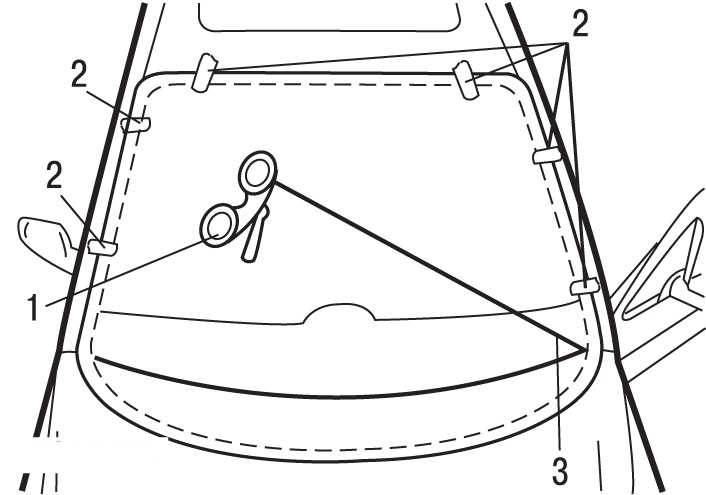

Рис. 10.54. Установка липких лент: 1 — специальное приспособление (1) с катушкой; 2 — липкие ленты; 3 — разрезная струна



- при повторном использовании ветрового стекла наклейте липкие ленты 2 ( рис. 10.54 ), которые служат метками при обратной установке. Разрежьте липкие ленты по кромке ветрового стекла;
- при натяжении разрезной струны убедитесь в правильной установке струны под уплотнителем ветрового стекла и под ветровым стеклом;
- закрепите второй конец разрезной струны 3 в специальном приспособлении 1 с катушкой;
- установите специальное приспособление или плоский деревянный клин между разрезной струной и панелью приборов, чтобы защитить ее при срезании клея в нижней части ветрового стекла;
- начните срезание клея с нижней части ветрового стекла. При отсутствии специального приспособления с катушкой разрезную струну можно протягивать вручную, предварительно защитив руки от порезов струной;
- как только струна перестанет перемещаться, переместите приспособления с катушкой так, чтобы обеспечить срезание клея последовательно и по часовой стрелке, если смотреть на ветровое стекло снаружи автомобиля;

        ПРЕДУПРЕЖДЕНИЕ
Срезание клея в этой части требует особого внимания, так как нижняя часть ветрового стекла удерживается двумя слоями клея. Поэтому необходимо быть особо осторожным, чтобы не разорвать разрезную струну.

- продолжайте срезание, пока не будет срезан весь слой клея;
- с помощью присосок снимите ветровое стекло с автомобиля.

        ПРЕДУПРЕЖДЕНИЕ
В случае замены ветрового стекла установите новый датчик дождя.
Защитите панель приборов и внутреннюю часть автомобиля.
В случае повторного использования неповрежденного стекла срежьте остатки клея и уплотнителя со стекла и кромки проема в кузове с помощью электрического ножа.
Не удаляйте полностью остатки клея и уплотнителя. Эти остатки служат мягкой опорой при установке, а также улучшают адгезию к поверхностям нового клея и уплотнителя.

Для установки ветрового стекла:
- очистите зону нанесения клея по всему периметру стекла с помощью средства для очистки стекла, поставляемого в комплекте для склеивания;
- нанесите на стекло первый слой клея для стекла, выбранного из комплекта для склеивания. Время сушки составляет 10 мин;
- если проем стекла был покрыт антикоррозийным составом или заменен, восстановите лакокрасочное покрытие и при необходимости выполните операции по антикоррозийной обработке;
- прежде всего очистите покрытую антикоррозийным составом зону проема стекла растворителем-очистителем, выбранным из комплекта для склеивания, и затем нанесите на нее первичный клеящий состав для металла. Время сушки составляет 10 мин;
- нанесите первичные компоненты клея на стекло, выбрав их из набора для склеивания;

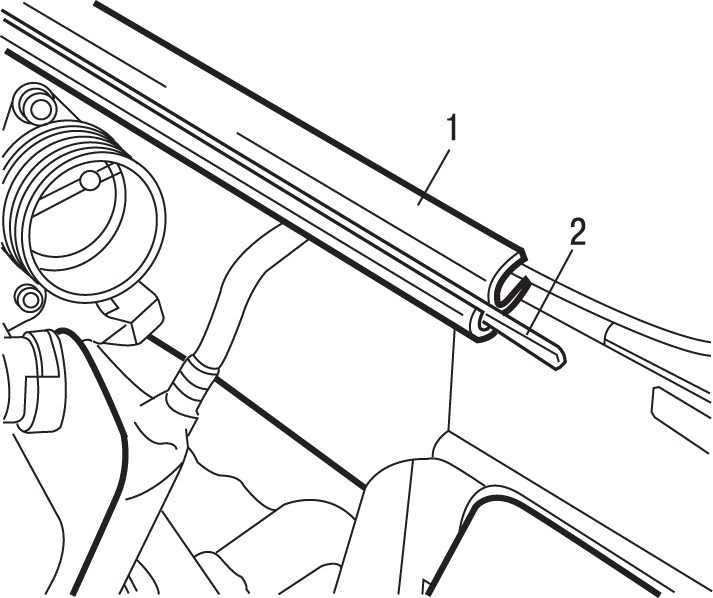

Рис. 10.55. Расположение пластикового молдинга (2) в профиле (1) ветрового стекла



- в случае снятия ветрового стекла установите на место профили в нижней части стекла, следя за правильным расположением меток на ветровом стекле. Поднимите пластиковые молдинги 2 профилей 1 ( рис. 10.55 );

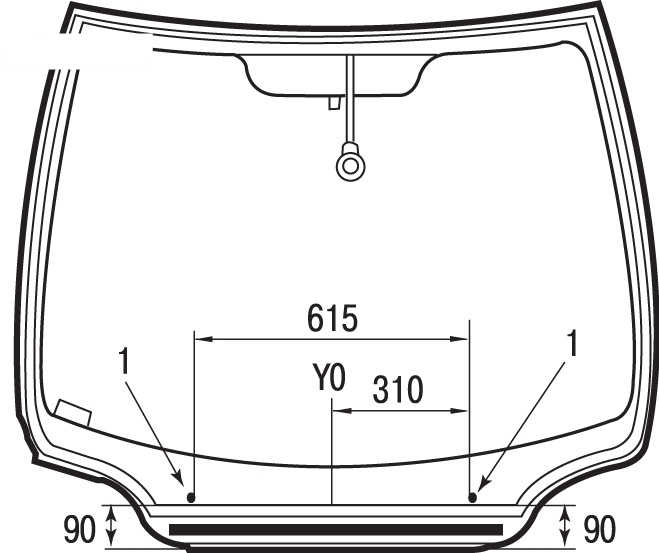

Рис. 10.56. Размеры для установки прокладок (1) на ветровое стекло: Y0 — ось симметрии ветрового стекла



- установите две прокладки 1 ( рис. 10.56 ) на расстоянии 90 мм от нижнего центрального профиля и на расстоянии 310 мм с двух сторон от оси симметрии Y0 ветрового стекла;
- заправьте выдавливающий пистолет комплектом двухкомпонентной мастики;
- установите наконечник в виде сопла, который находится в наборе для склеивания;
- отрежьте кончик сужающегося наконечника на диаметре 8 мм на высоте 12 мм с помощью специального зажима для разрезания суживающихся насадок;

        ПРЕДУПРЕЖДЕНИЕ
Слой клея не должен ни в коем случае касаться уплотнителя ветрового стекла.


Рис. 10.57. Контрольные точки (А, В, С, D, Е, F) для нанесения клея на ветровое стекло



- нанесите слой клея следующим образом ( рис. 10.57 ):
- от точки А до точки В на расстоянии 14 мм от кромки ветрового стекла;
- от точки В до точки D на расстоянии 14 мм от кромки ветрового стекла;
- от точки D до точки С на расстоянии 2 мм от нижнего профиля ветрового стекла;
- от точки С до точки Е на расстоянии 77 мм от нижнего профиля ветрового стекла;
- от точки Е до точки F на расстоянии 2 мм от нижнего профиля ветрового стекла;
- от точки F до точки А на расстоянии 14 мм от кромки ветрового стекла;
- нанесите второй слой клея от точки С до точки Е на расстоянии 56 мм от нижнего профиля ветрового стекла;
- правильно расположите ветровое стекло по отношению к липким лентам, подняв нижнюю часть над капотом, чтобы не стереть клей с передней панели;

        ПРЕДУПРЕЖДЕНИЕ
Чтобы гарантировать звукоизоляцию салона, должна быть обеспечена герметичность двух слоев клея при их нанесении. Не наносите избыток клея в точках (С — Е) и располагайте слои клея параллельно. Интервал времени между нанесением мастики на стекло и его установкой на автомобиль не должен превышать 8 мин (для быстросхватывающихся мастик).

- постоянно прижимайте стекло с помощью присосок;
- дождитесь полимеризации клея в течение 30 мин, прежде чем продолжить работы;
- установите рычаги стеклоочистителя вместе со щетками на метки ветрового стекла;
- дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
- проверьте работоспособность электрического оборудования;
- проверьте герметичность уплотнения ветрового стекла;
- протрите стекло.
