ПРЕДУПРЕЖДЕНИЕ Подушка безопасности переднего пассажира снимается вместе с обшивкой панели управления.

Для снятия обшивки панели приборов:

- отсоедините провод «массы» от аккумуляторной батареи;

- изолируйте провод, подсоединяемый к отрицательной клемме аккумулятора, для того, чтобы избежать случайного подсоединения провода;

- подождите 5 мин перед проведением любых работ (необходимо для разряда энергии компьютера системы подушки безопасности);

- отсоедините электрический разъем компьютера подушки безопасности;

- отсоедините электрический разъем датчика-концевого выключателя уровня;

- снимите панель приборов с автомобиля и положите на чистый рабочий стол;

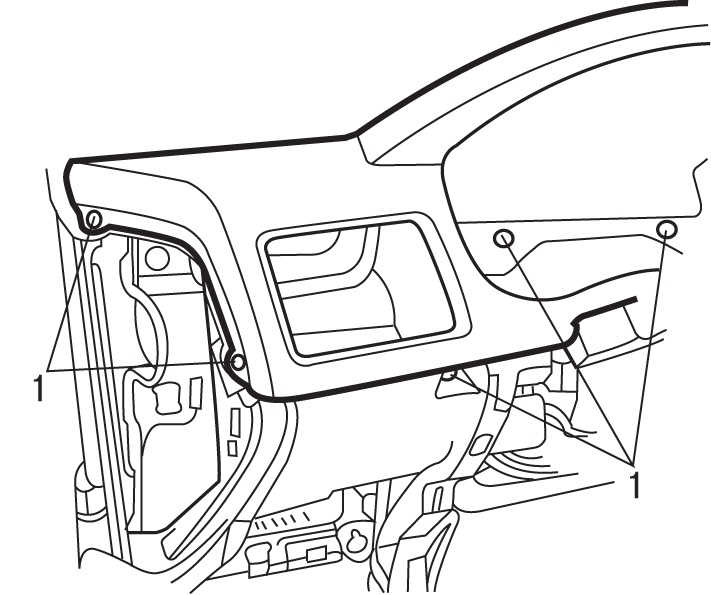

Рис. 10.71. Расположение винтов крепления обшивки (1) панели приборов и подушки безопасности (2) переднего пассажира

- выверните винты 1 ( рис. 10.71 ) крепления обшивки панели приборов;

- выверните винты 2 крепления подушки безопасности переднего пассажира;

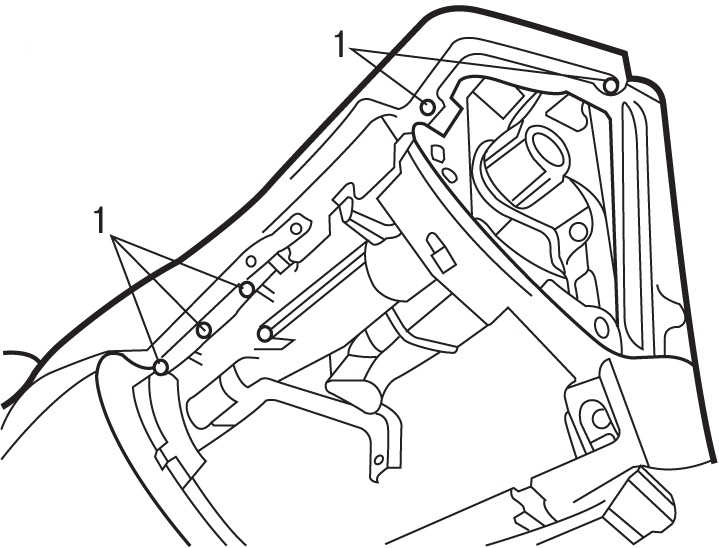

Рис. 10.72. Расположение винтов (1) крепления обшивки панели приборов со стороны водителя

- выверните винты 1 ( рис. 10.72 ) крепления обшивки панели приборов со стороны водителя;

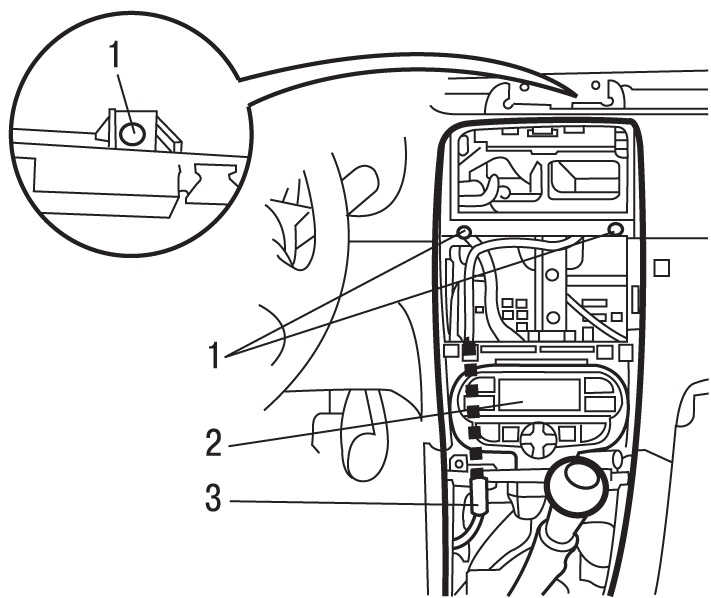

Рис. 10.73. Крепление подушки безопасности: 1 — винты центрального крепления обшивки панели приборов; 2 — жгут проводов подушки безопасности; 3 — электрический разъем

- выверните винты 1 ( рис. 10.73 ) центрального крепления обшивки панели приборов;

- освободите из фиксаторов и отсоедините электрический разъем 3;

- отодвиньте жгут проводов подушки безопасности переднего пассажира 2 от панели приборов;

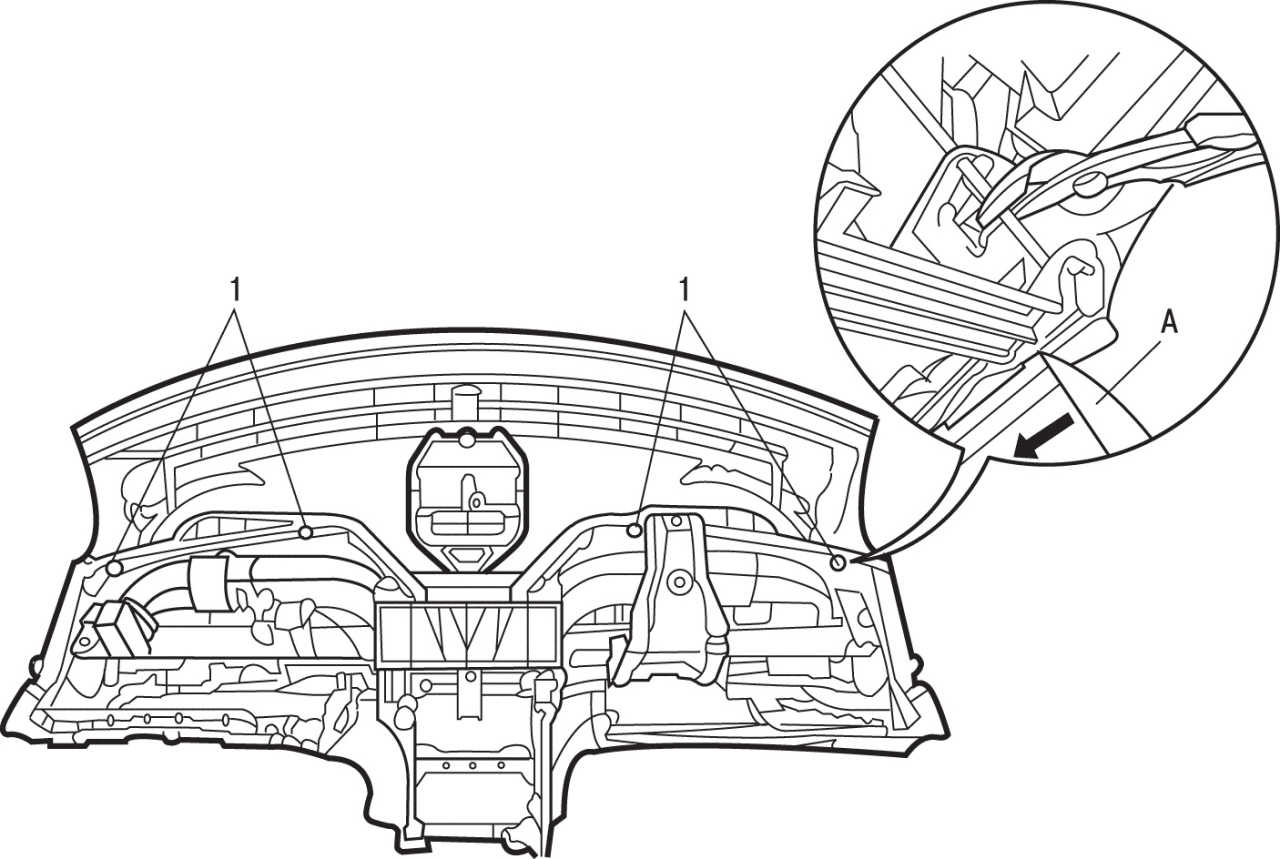

Рис. 10.74. Расположение пластин (1) крепления обшивки к панели приборов и место установки шпателя (А) для отделения обшивки

- с помощью пассатижей сожмите по две пластины креплений 1 ( рис. 10.74 ) обшивки к панели приборов;

- вставьте шпатель A в торце между обшивкой и панелью приборов. Действуя шпателем A как рычагом, отделите обшивку панели приборов в четырех точках крепления;

- снимите обшивку панели приборов.

Для установки обшивки панели приборов:

- установите обшивку и проверьте правильность прокладки жгута проводов подушки безопасности переднего пассажира;

- сильно нажмите на места расположения точек фиксации 1;

- убедитесь, что обшивка хорошо закреплена на панели приборов.

Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:

- при выключенном зажигании подсоедините электрический разъем компьютера подушки безопасности;

- подсоедините провод «массы» к аккумуляторной батарее;

- со стороны водительской двери включите зажигание, не занимая пространства, предназначенного для разворачивания подушки безопасности водителя;

- проверьте правильность работы системы с помощью сигнализаторов неисправности подушки безопасности.
