Снятие клапана системы рециркуляции отработавших газов проводите в следующем порядке:

- снимите защитный кожух;

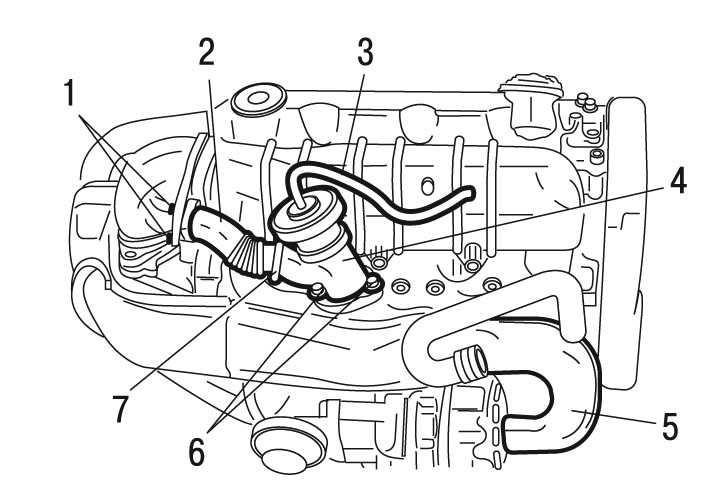

Рис. 4.119. Снятие клапана рециркуляции отработавших газов: 1 — болты; 2, 3 — трубки; 4 — клапан; 5 — соединение; 6 — гайки; 7 — хомут

- снимите соединение 5 ( рис. 4.119 );

- отсоедините трубку 3;

- отверните болты 1;

- снимите хомут 7;

- снимите трубку 2;

- отверните гайки 6;

- снимите клапан 4 системы рециркуляции отработавших газов;

- снимите прокладку.

Установку клапана системы рециркуляции отработавших га - зов проводите в порядке, обратном снятию.

При каждой замене меняйте уплотнительную прокладку и хомут на новые.

Завершите установку клапана в порядке, обратном снятию, при этом затяните гайки 6 и болты 1 моментом 10 Н·м.
