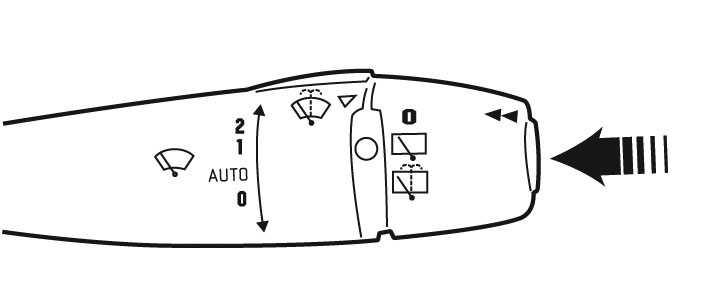

Рис. 1.51. Управление бортовым компьютером

Управление бортовым компьютером осуществляют нажатием кнопки, расположенной на торце правого подрулевого переключателя ( рис. 1.51 ).

Рис. 1.52. Показания дисплея типа В

При каждом нажатии на торцовую кнопку рычага выключателя стеклоочистителя дисплей типа В ( рис. 1.52 ) последовательно показывает:

- автономность (см. ниже);

- пройденное расстояние;

- средний расход топлива;

- текущий расход топлива;

- среднюю скорость.

Для установки дисплея на ноль нажмите на кнопку и удерживайте ее более 2 с.

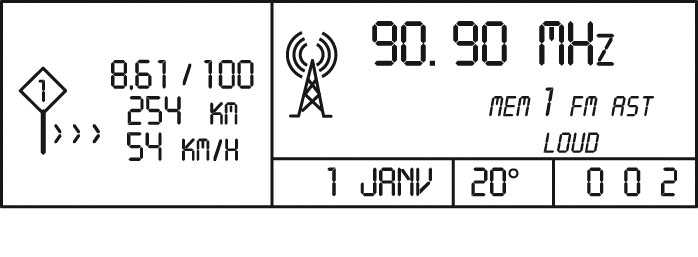

Рис. 1.53. Показания дисплея типа С

При комплектации автомобиля дисплеем типа С ( рис. 1.53 ) последовательно выводятся параметры:

- текущий расход топлива и автономность (см. ниже);

- средний расход топлива, пройденное расстояние и средняя скорость, определенные за период «1»;

- средний расход топлива, пройденное расстояние и средняя скорость, определенные за период «2».

Периоды «1» и «2» определяются частотой установки на ноль. Это дает возможность определить среднее положения за выбранный вами период времени, где «1» — день, «2» — месяц.

Для установки дисплея на ноль и определения нового периода нажмите кнопку и удерживайте ее более 2 с, когда на дисплее высвечивается желаемый период.

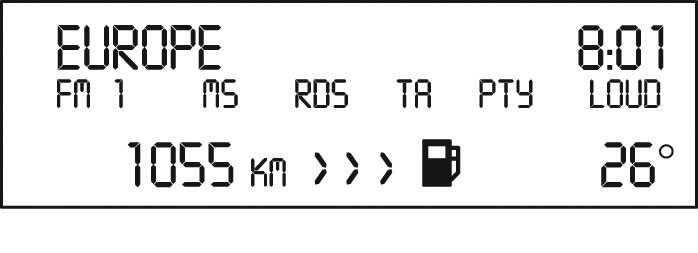

Рис. 1.54. Режим «Автономность»

Режим «Автономность» ( рис. 1.54 ) позволяет судить о расстоянии в км, которое можно проехать с топливом, оставшимся в баке.

Когда в баке остается менее 3 л топлива, на дисплее вместо цифр загораются только три горизонтальных сегмента.

После обнуления показаний бортового компьютера информация об автономности не будет выведена до тех пор, пока автомобиль не пройдет некоторое расстояние.

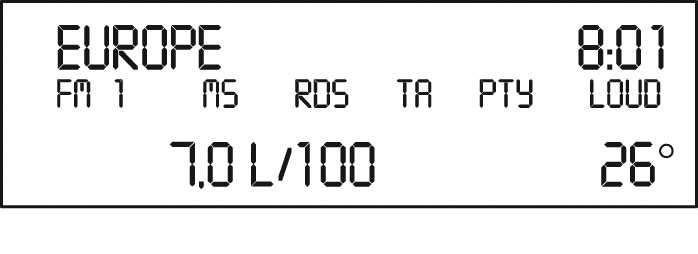

Рис. 1.55. Режим «Текущий расход топлива»

Режим «Текущий расход топлива» ( рис. 1.55 ) позволяет судить о расходе топлива за последние 2 с. Данные выдаются при движении автомобиля со скоростью более 20 км/ч.

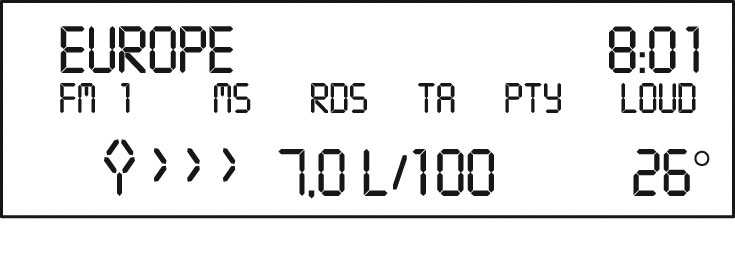

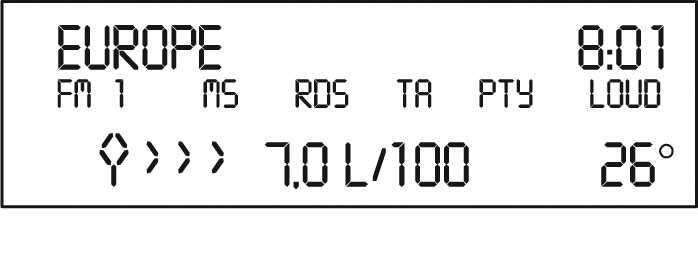

Рис. 1.56. Режим «Средний расход топлива»

Режим «Средний расход топлива» ( рис. 1.56 ) дает информацию о расходе топлива по отношению к пройденному пути после последнего обнуления показаний бортового компьютера.

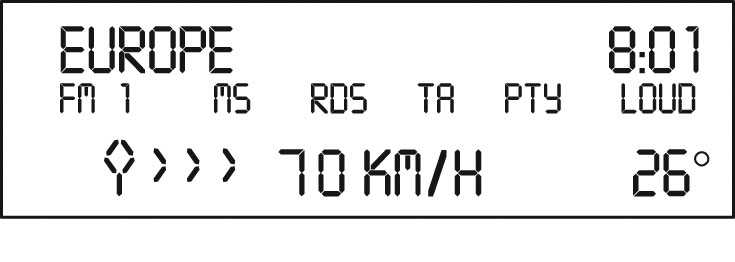

Рис. 1.57. Режим «Средняя скорость»

Режим «Средняя скорость» ( рис. 1.57 ) показывает среднюю скорость после последнего обнуления показаний бортового компьютера (путем деления пройденного пути на время поездки начиная с момента включения зажигания).

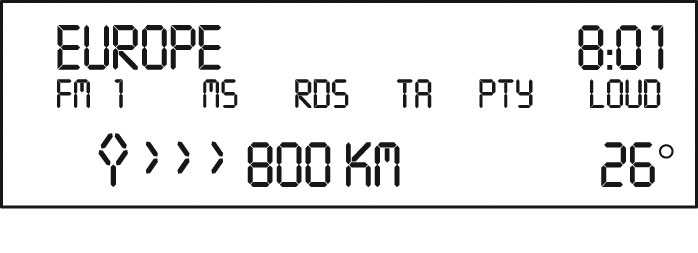

Рис. 1.58. Режим «Пройденный путь»

Режим «Пройденный путь» ( рис. 1.58 ) позволяет судить о пройденном расстоянии после последнего обнуления показаний бортового компьютера.

Если в процессе движения на дисплее вместо цифр загораются горизонтальные сегменты, значит, неисправен бортовой компьютер — обратитесь на СТОА.
