Управление автомагнитолами с подрулевого переключателя

Управление автомагнитолой с передней панели

Рис. 1.67. Расположение кнопок управления автомагнитолами на подрулевом переключателе: 1 — кнопка увеличения уровня громкости звука; 2 — кнопка уменьшения уровня громкости звука; 3 — кнопка автоматического поиска станций в верхнем диапазоне (радиоприемник) и выбора следующей дорожки (CD-проигрыватель); 4 — кнопка автоматического поиска станций в нижнем диапазоне (радиоприемник) и выбора предыдущей дорожки (CD-проигрыватель); 5 — кнопка выбора источника аудиосигнала (радиоприемник, проигрыватель аудиокассет, CD-проигрыватель); 6 — рукоятка выбора станций, занесенных в память в верхнем диапазоне (радиоприемник) и следующего компакт-диска; 7 — рукоятка выбора станций, занесенных в память в нижнем диапазоне (радиоприемник) и предыдущего компакт-диска

Рис. 1.68. Расположение органов управления автомагнитолой с проигрывателем кассет RB3 с передней панели: А — кнопка включение/ выключение функции RDS и режима слежения за региональными передатчиками; В — кнопка включения/выключения приоритета дорожной информации; С — ускоренная перемотка назад, изменение направления воспроизведения и извлечение аудиокассеты; D — ускоренная перемотка вперед изменение направления воспроизведения и извлечение аудиокассеты; Е — увеличение уровня громкости звука; F — уменьшение уровня громкости звука; G — регулировка тембра низких и высоких частот, функции увеличения громкости звука (loudness), распределения звукового поля и автоматической корректировки уровня звука; Н — выбор источника аудиосигнала (радиоприемник, проигрыватель аудиокассет или СD-проигрыватель) и воспроизведение компакт-дисков в случайном порядке; I — ручной и автоматический режимы поиска станций в верхней части диапазона, выбор следующей дорожки на компакт-диске и функции РТY радиоприемника; J — ручной и автоматический режимы поиска станций в нижней части диапазона, выбор предыдущей дорожки на компакт-диске и функции РТY радиоприемника; К — автоматический/ ручной режимы работы кнопок I и J в режиме радиоприемника; L — выбор частотных диапазонов FM1, FM2, FMast, AM и автоматическое запоминание станций (autostore); М — включение/ выключение автомагнитолы; N — уменьшение уровня громкости; О — увеличение уровня громкости; 1, 2, 3, 4, 5, 6 — вызов станций, занесенных в память, и запоминание станции; 1, 2, 3, 4, 5 — выбор компакт-диска из магазина компакт-дисков

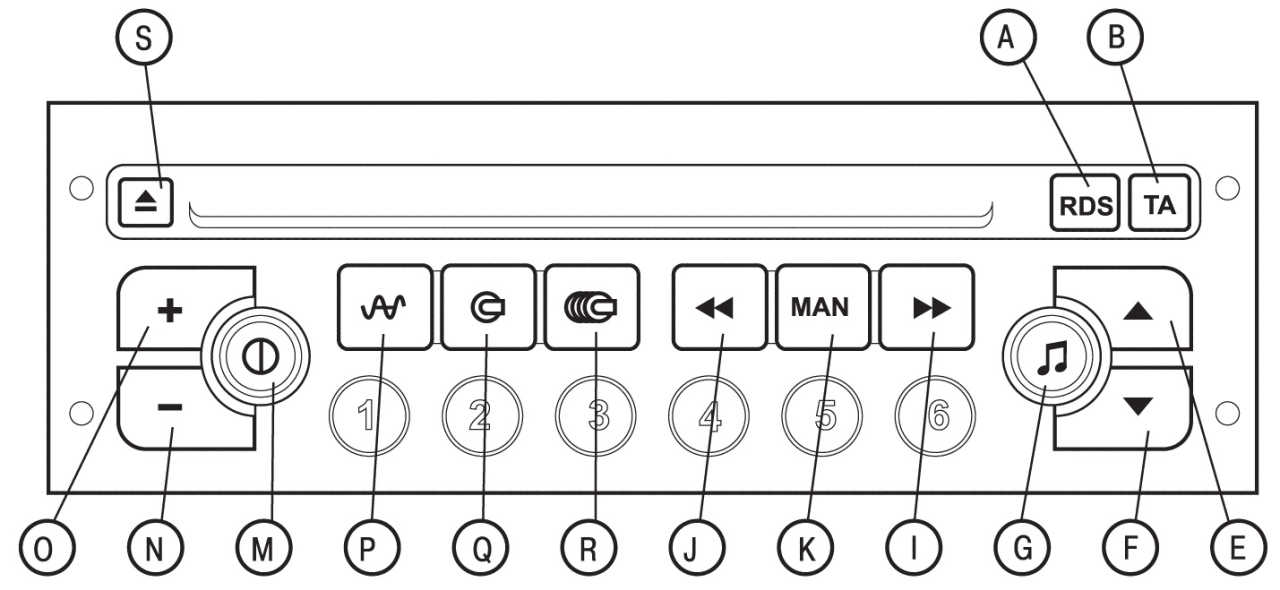

Рис. 1.69. Расположение органов управления автомагнитолой с проигрывателем компакт-дисков RD3 с передней панели: А — кнопка включения/выключения функции RDS и режима слежения за региональными передатчиками; В — кнопка включения/выключения приоритета дорожной информации и функции РТY радиоприемника; Е — увеличение уровня громкости звука; F — уменьшение уровня громкости звука; G — регулировка тембра высоких и низких частот, функции увеличения громкости звука (loudness), распределения звукового поля и автоматической корректировки уровня звучания; I — ручной и автоматический режимы поиска станций в верхней части диапазона, выбор следующей дорожки на компакт-диске и функции РТY радиоприемника; J — ручной и автоматический режимы поиска станций в нижней части диапазона, выбор предыдущей дорожки на компакт-диске и функции РТY радиоприемника; К — автоматический/ ручной режимы работы кнопок I и J; М — включение/выключение автомагнитолы; N — уменьшение уровня громкости; О — увеличение уровня громкости; Р — выбор в качестве источника звука радиоприемника, выбор частотных диапазонов FM1, FM2, FMAST, AM и автоматическое запоминание станций (autostore); Q — выбор в качестве источника звука проигрывателя компакт-дисков и воспроизведение компакт-дисков в случайном порядке; R — выбор в качестве источника звука магазина компакт-дисков и воспроизведение компакт-дисков в случайном порядке; S — извлечение компакт-диска; 1, 2, 3, 4, 5, 6 — вызов станций, занесенных в память, и запоминание станции; 1, 2, 3, 4, 5 — выбор компакт-диска из магазина компакт-дисков

Автомобили комплектуются автомагнитолами с проигрывателем кассет RB3 и проигрывателем компакт-дисков RD3. Управление автомагнитолами может осуществляться кнопками на подрулевом переключателе ( рис. 1.67 ) или непосредственно с панели автомагнитолы ( рис. 1.68 , 1.69 ).
