Для снятия подшипника ступицы переднего колеса:

- снимите поворотный кулак;

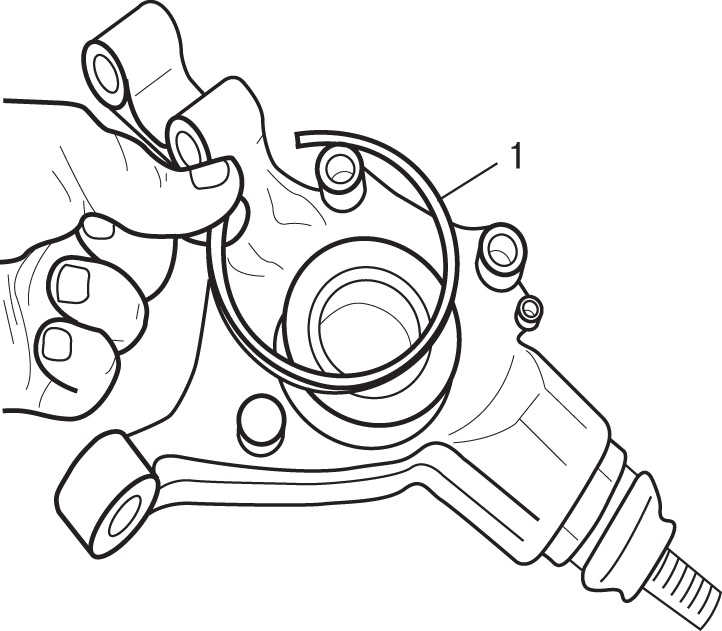

Рис. 6.10. Снятие стопорного кольца (1), удерживающего подшипник ступицы переднего колеса

- снимите стопорное кольцо 1 ( рис. 6.10 ), удерживающее подшипник ступицы переднего колеса;

- закрепите поворотный кулак в тисках;

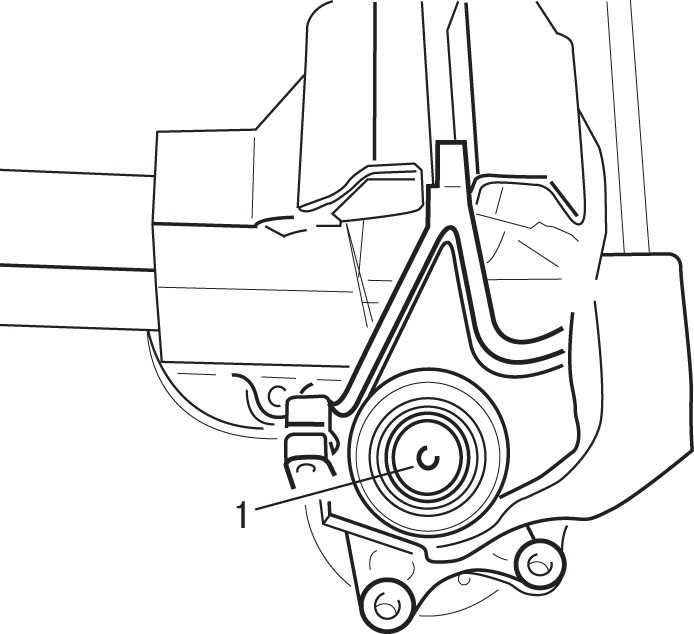

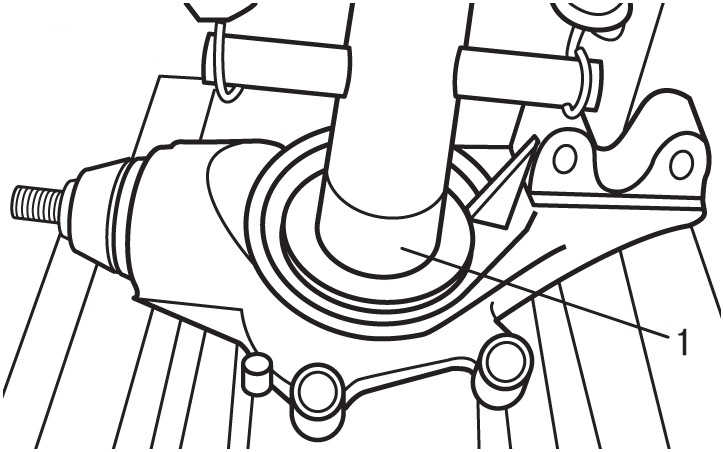

Рис. 6.11. Установка нажимного вкладыша 0621-E (1) для выдавливания ступицы из поворотного кулака

- установите нажимной вкладыш 0621-E 1 ( рис. 6.11 ) или круглую стальную пластину соответствующего диаметра;

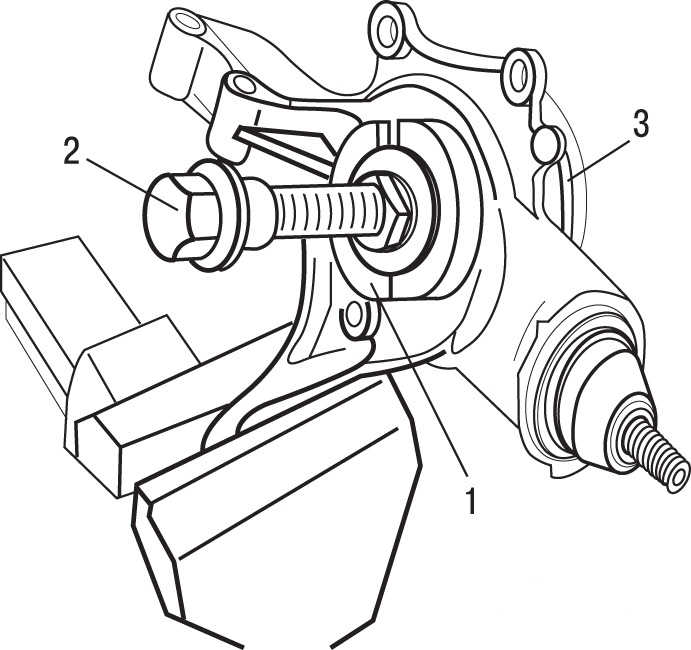

Рис. 6.12. Выдавливание болтом 0621-C (1) и съемником 0621-K (2) ступицы (3) из поворотного кулака

- установите на поворотный кулак съемник 0621-K 2 ( рис. 6.12 ) и, вворачивая болт 0621-C 1, выдавите ступицу 3 вместе с внутренней обоймой подшипника;

- вверните два болта крепления колеса в ступицу, затем за болты закрепите ее в тисках;

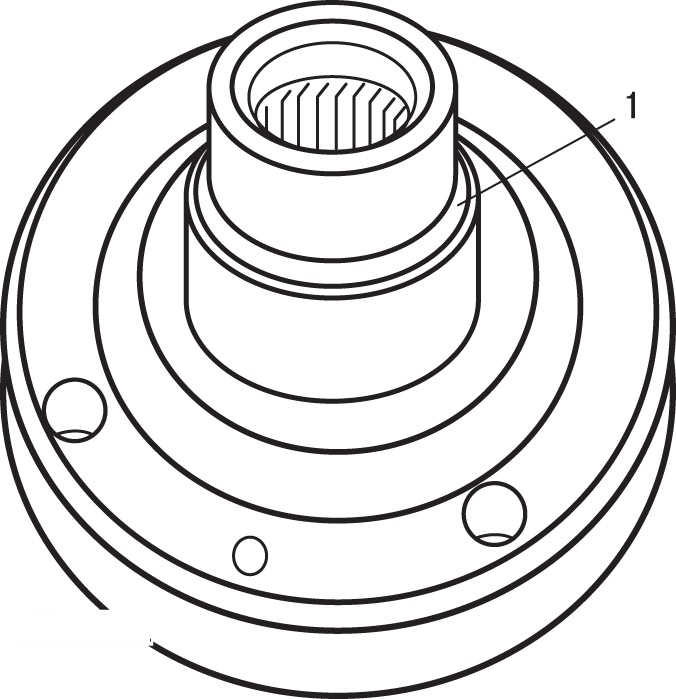

Рис. 6.13. Расположение стопорного кольца (1) на ступице

- снимите со ступицы стопорное кольцо 1 ( рис. 6.13 );

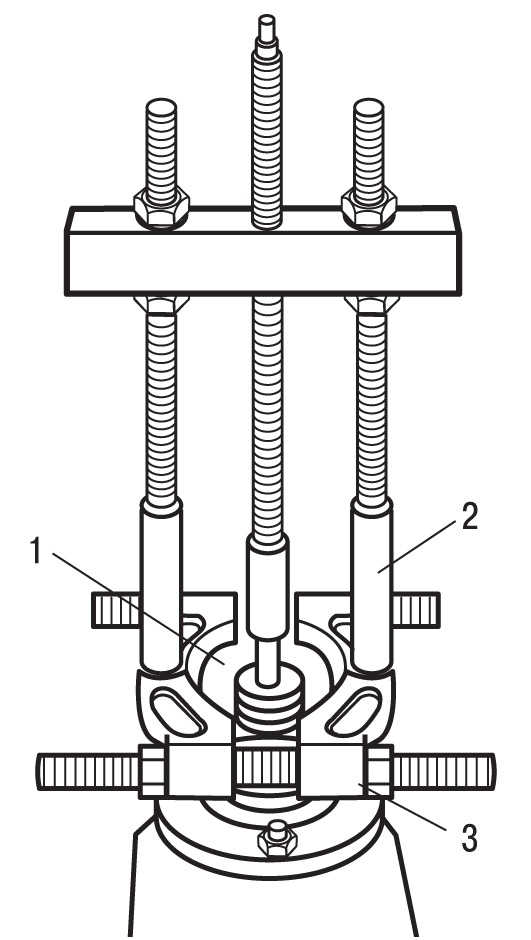

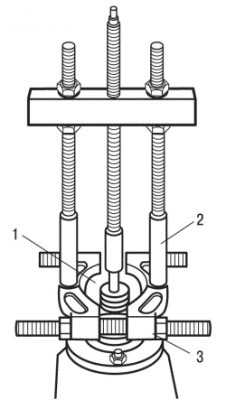

Рис. 6.14. Снятие внутренней обоймы подшипника: 1 — нажимной вкладыш 0621-E; 2 — съемник FACOM U 53; 3 — внутренняя обойма подшипника

- установите на ступицу нажимной вкладыш 0621-E 1 и съемником FACOM U 53 (K2+T2) 2 снимите внутреннюю обойму 3 ( рис. 6.14 ) подшипника;

- установите внутреннюю обойму подшипника на место в поворотный кулак;

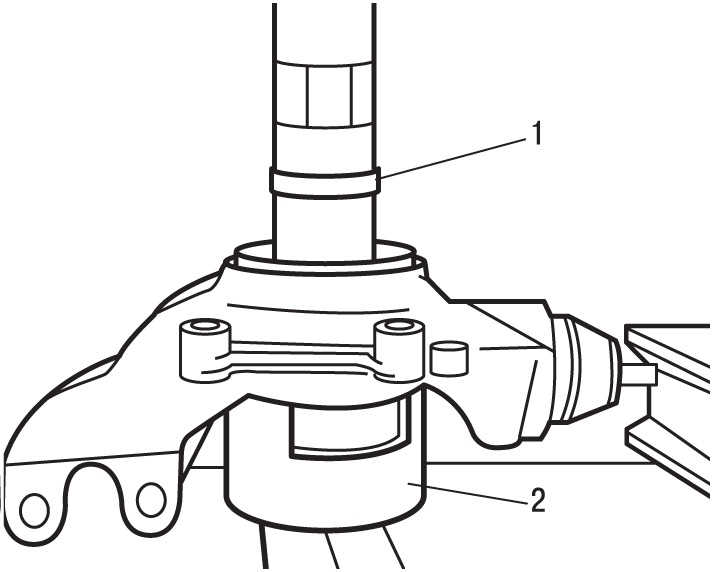

Рис. 6.15. Снятие приспособлением 0621-D (1) и упорной пластиной съемника 0621-B (2) подшипника с поворотного кулака

- установите упорную пластину съемника подшипника 0621-B 2 ( рис. 6.15 ) на стол пресса;

- установите поворотный кулак в упорную пластину съемника подшипника 0621-B;

- установите и прижмите приспособление 0621-D 1 (см. рис. 6.15 ) к обойме подшипника и прессом выдавите подшипник.

ПРЕДУПРЕЖДЕНИЕ При установке необходимо использовать новые подшипник ступицы переднего колеса и стопорные кольца.

Для установки подшипника ступицы переднего колеса:

- перед запрессовкой подшипника нанесите тонкий слой аэрозольной смазки типа MOLYKOTE 321R на стенки гнезда подшипника внутри поворотного кулака и на ступицу;

Рис. 6.16. Запрессовка подшипника в поворотный кулак с помощью оправки 0621-L (1)

- установите на поворотный кулак подшипник и оправкой для установки подшипника 0621-L 1 ( рис. 6.16 ) запрессуйте его;

- установите новые стопорные кольца, удерживающие подшипник в гнезде поворотного кулака;

- закрепите поворотный кулак в тисках;

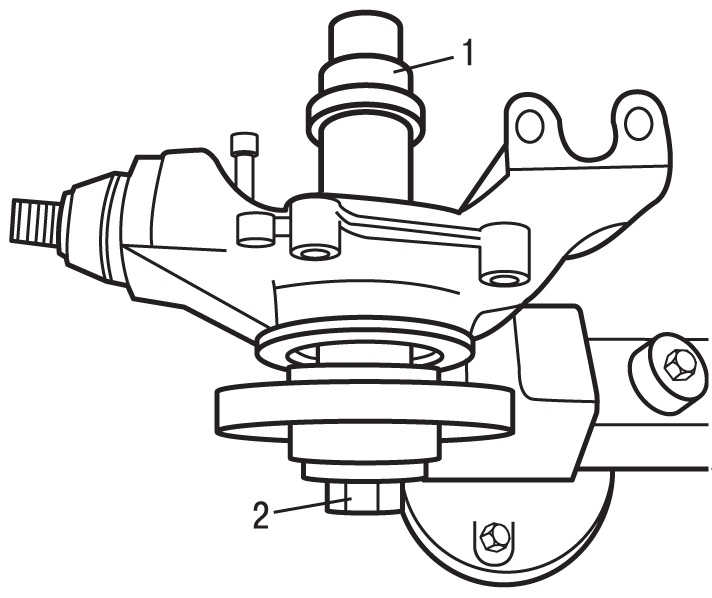

Рис. 6.17. Установка ступицы в поворотный кулак с помощью болта 0621-C (1) и гайки 0621-D (2)

- болтом 0621-C 1 и гайкой 0621-D 2 ( рис. 6.17 ) установите ступицу в подшипник;

- установите на место поворотный кулак.
