Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, а так же для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Два блока электрических предохранителей находятся в панели приборов (со стороны водителя) и в моторном отсеке.

Рис. 9.1. Место подсоединения блока интерфейса IB12 и контроллера TB12 (А) к 16 контактному диагностическому разъему и расположение блока предохранителей (В)

Запасные предохранители а также специальный пинцет для их демонтажа расположены на внутренней поверхности крышки блока предохранителей, расположенного в панели приборов (см. рис. 9.1 ).

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.

Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов.

Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.

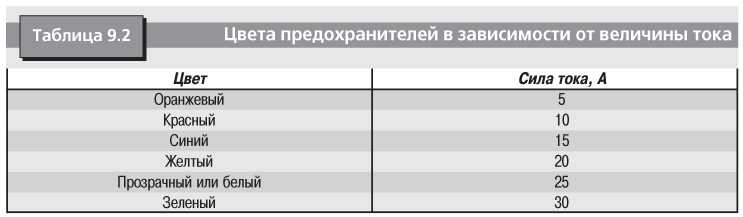

Всегда заменяйте предохранитель другим предохранителем того же номинала. На каждом предохранителе указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока. Соответствие цвета предохранителя величине тока приведено в табл. 9.2.

Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.

Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.

В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно).

Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки

Для доступа к предохранителям, расположенным в панели приборов, снимите крышку 1 ( рис. 9.5 ), освободив ее из фиксаторов и потянув вниз, при этом вы получите доступ к блоку предохранителей, 16-контактному диагностическому разъему и коммутационному блоку.

Рис. 9.6. Расположение предохранителей на блоке предохранителей в панели приборов

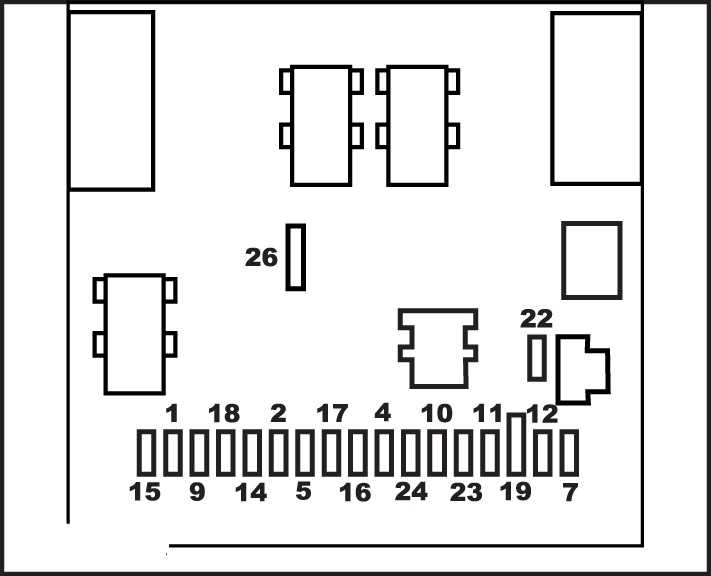

Расположение предохранителей на блоке предохранителей в панели приборов показано на рис. 9.6 .

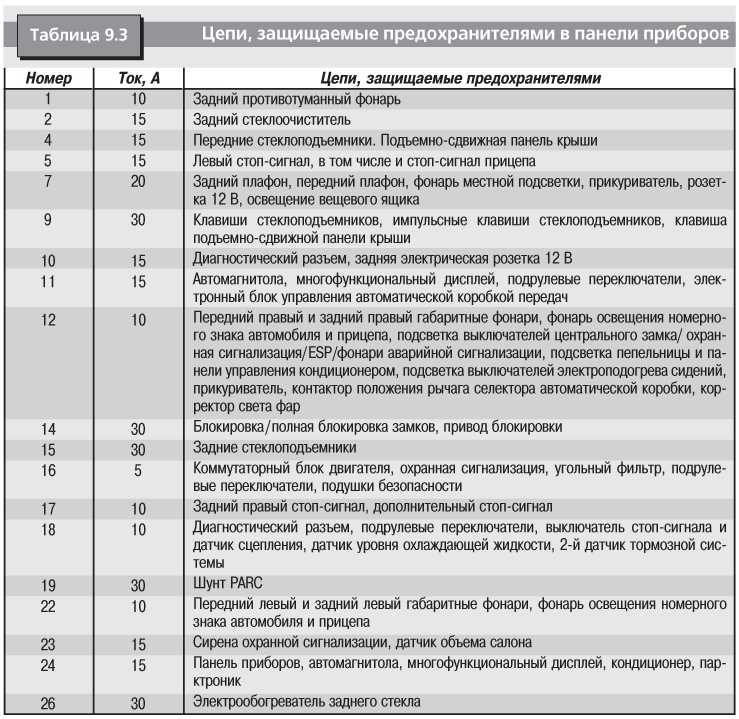

Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в панели приборов, приведены в табл. 9.3.

Цепи, защищаемые предохранителями в панели приборов

Для доступа к предохранителям, расположенным в моторном отсеке (блок предохранителей расположен слева в моторном отсеке, около аккумуляторной батареи), снимите кожух и крышку с блока предохранителей.

После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Рис. 9.7. Расположение предохранителей на блоке предохранителей в моторном отсеке

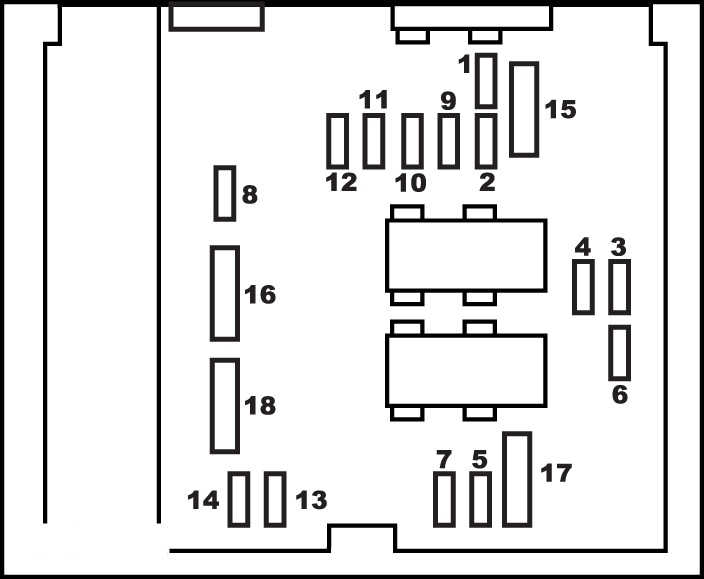

Расположение предохранителей на блоке предохранителей в моторном отсеке показано на рис. 9.7 .

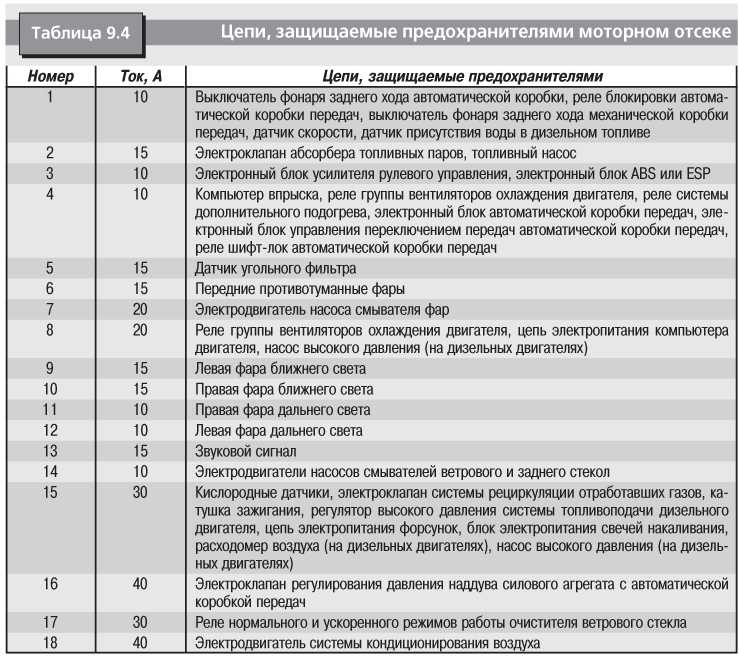

Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в моторном отсеке, приведены в табл. 9.4.

Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети Peugeot.

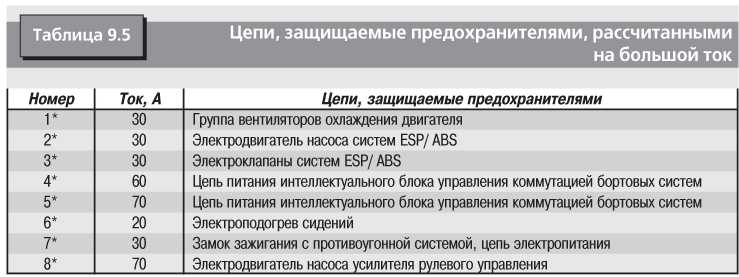

Номера, номинальный ток и цепи, защищаемые предохранителями, рассчитанными на большой ток, приведены в табл. 9.5.

ПРЕДУПРЕЖДЕНИЕ Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
