ПРЕДУПРЕЖДЕНИЕ Облицовка радиатора соединена с передним бампером. Для снятия фиксаторов бампера необходимо изготовить из стальной проволоки крючок, загнув конец проволоки длиной 10 м под углом 90°.

Для снятия переднего бампера:

- снимите жиклеры омывателей фар;

- снимите грязезащитный кожух под двигателем;

- освободите передние части грязезащитных щитков арок правого и левого передних колес;

- из-под бампера выверните винты бокового крепления;

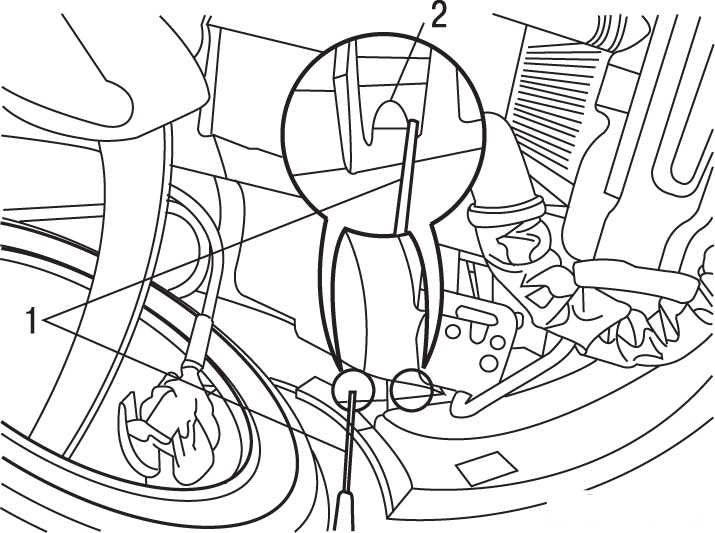

Рис. 10.34. Освобождение фиксаторов (2) крепления бампера самостоятельно изготовленным крючком (1)

- освободите фиксаторы крепления бампера, для чего самостоятельно изготовленный крючок вставьте, как показано на рис. 10.34 , и поверните его на четверть оборота;

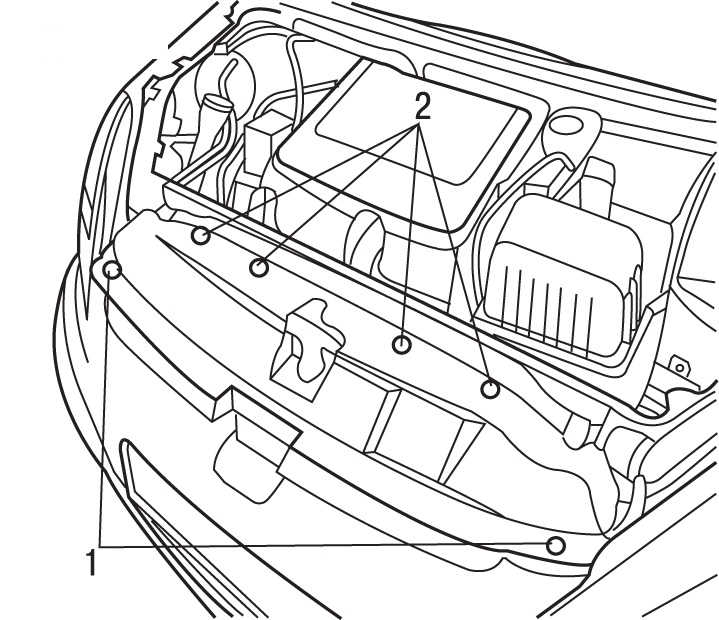

Рис. 10.35. Расположение винтов (1) и фиксаторов (2) крепления переднего бампера

- выверните два винта 1, освободите четыре фиксатора 2 ( рис. 10.35 ) крепления переднего бампера;

- потянув вперед, снимите передний бампер с автомобиля, при этом соблюдайте осторожность, чтобы не повредить облицовку радиатора при вынимании замка капота.

Для установки переднего бампера:

- установите бампер и закрепите его фиксаторами с каждой стороны;

- дальнейшую установку проводите в последовательности, обратной снятию.
