Ремонт Пежо 307 >> Кузов >> Заднее стекло >> Замена заднего стекла
Для снятия заднего стекла:
- защитите задние сиденья и багажное отделение;

        ПРИМЕЧАНИЕ
В комплекте с новым задним стеклом должны поставляться четыре верхние и нижние прокладки, центральная верхняя прокладка и три расширяющиеся заклепки.

- снимите внутреннюю обивку двери багажного отделения;
- снимите электродвигатель стеклоочистителя;
- снимите опору оси стеклоочистителя;
- снимите заднюю полку;
- снимите центральную верхнюю панель обивки двери багажного отделения;
- снимите верхние боковые панели обивки двери багажного отделения;
- отсоедините провода от электрического обогревателя стекла;

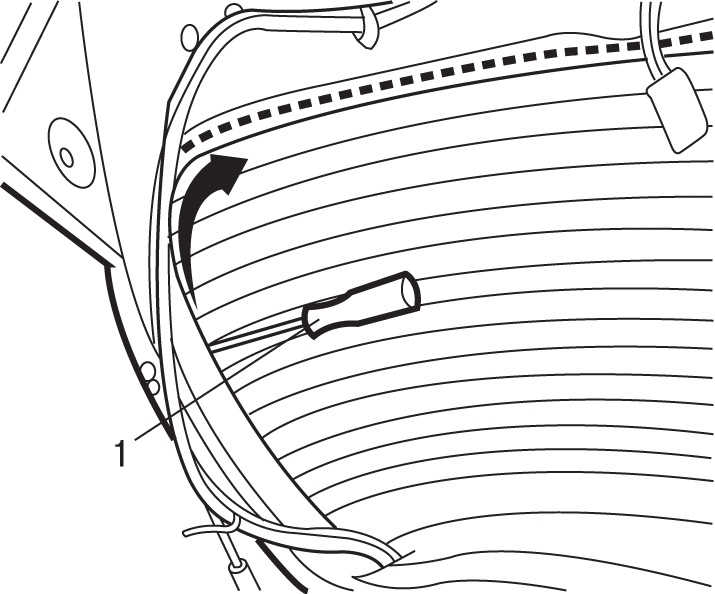

Рис. 10.58. Место проведения шила (1) и направление срезания слоя клея при снятии заднего стекла



- проведите шило 1 ( рис. 10.58 ) через слой клея в направлении изнутри наружу на уровне шаровой опоры левой газонаполненной стойки;
- вставьте разрезную струну в шило и проведите ее внутрь примерно на 50 см;
- вставьте разрезную струну в специальное приспособление с катушкой и закрепите ее;
- проведите разрезную струну под задним стеклом в направлении слева направо (по часовой стрелке);

        ПРЕДУПРЕЖДЕНИЕ
При вырезании слоя клея следите за тем, чтобы струна не задела за скошенную кромку стекла.

- проведите шило через слой клея в направлении изнутри наружу на уровне шаровой опоры правой газонаполненной стойки;
- вставьте разрезную струну в шило и проведите ее внутрь;
- закрепите конец струны на опоре правой газонаполненной стойки;
- начните срезание клея с нижней части заднего стекла. При отсутствии специального приспособления с катушкой разрезную струну можно протягивать вручную, предварительно защитив руки от порезов струной;
- как только струна перестанет перемещаться, переместите приспособления с катушкой так, чтобы обеспечить срезание клея последовательно и по часовой стрелке, если смотреть на заднее стекло изнутри автомобиля;
- продолжайте срезание, пока не будет срезан весь слой клея с нижней части заднего стекла;
- проведите шило через слой клея в направлении изнутри наружу на уровне шаровой опоры правой газонаполненной стойки;
- вставьте разрезную струну в шило и проведите ее внутрь примерно на 50 см;
- вставьте разрезную струну в специальное приспособление с катушкой и закрепите ее;
- проведите разрезную струну под задним стеклом в направлении справа налево;
- проведите шило через слой клея в направлении изнутри наружу на уровне шаровой опоры левой газонаполненной стойки;
вставьте разрезную струну в шило и проведите ее внутрь;
- закрепите конец струны на опоре левой газонаполненной стойки;
- начните срезание клея с верхней части заднего стекла. При отсутствии специального приспособления с катушкой, разрезную струну можно протягивать вручную, предварительно защитив руки от порезов струной;
- как только струна перестанет перемещаться, переместите приспособления с катушкой так, чтобы обеспечить последовательное срезание клея;
- продолжайте срезание, пока не будет срезан весь слой клея с верхней части заднего стекла;
- с помощью присосок снимите заднее стекло с автомобиля.
Для подготовки заднего стекла к вклейке проделайте следующие операции:
- в случае повторного использования неповрежденного стекла срежьте остатки клея и уплотнителя со стекла и кромки проема в кузове с помощью электрического ножа;
- не удаляйте полностью остатки клея и уплотнителя. Эти остатки служат мягкой опорой при установке, а также улучшают адгезию к поверхностям нового клея и уплотнителя;

        ПРЕДУПРЕЖДЕНИЕ
Не наносите первичный клеящий состав на поверхность склеивания и не обрабатывайте ее очистителем-растворителем.

- при установке нового стекла очистите зону нанесения клея по всему периметру стекла с помощью средства для очистки стекла, поставляемого в комплекте для склеивания;
- нанесите первый слой клея для стекла, выбранного из комплекта для склеивания. Время сушки составляет 10 мин;
- если проем стекла был покрыт антикоррозийным составом или заменен, необходимо восстановить лакокрасочное покрытие и при необходимости выполнить операции по антикоррозийной обработке;
- прежде всего очистите покрытую антикоррозийным составом зону растворителем-очистителем, выбранным из комплекта для склеивания, и затем нанесите на нее первичный клеящий состав для металла.

        ПРИМЕЧАНИЕ
Время сушки составляет 10 мин.

Для подготовки проема двери к вклейке проделайте следующие операции:

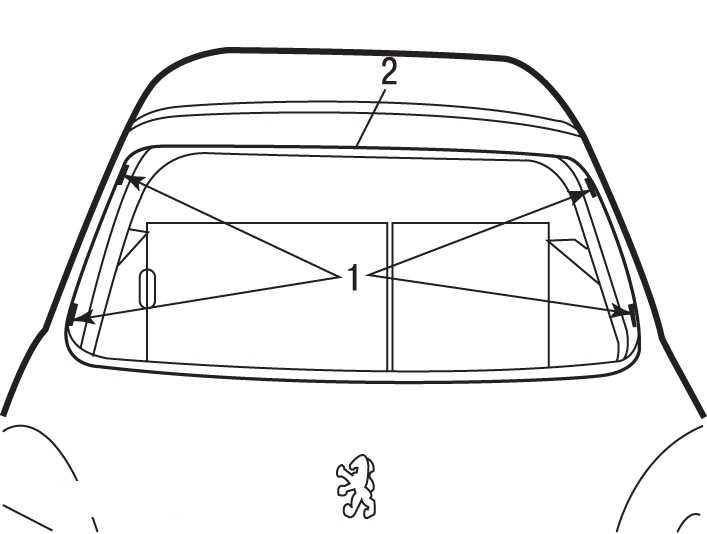

Рис. 10.59. Места установки верхних и нижних (1) и центральной верхней (2) прокладок на дверь багажного отделения



- установите четыре верхние и нижние прокладки 1 ( рис. 10.59 ) на дверь багажного отделения;
- установите центральную верхнюю прокладку 2 на дверь багажного отделения;
- приставьте стекло к проему двери багажного отделения. Чтобы приставить и отрегулировать положение стекла двери багажного отделения, требуется два человека;
- прежде всего выровняйте стекло по высоте двери багажного отделения и углам;
- приклейте в верхней и боковых частях стекла наклейки из липкой ленты, которые будут служить метками при окончательной установке стекла;
- разрежьте метки из липкой ленты и снимите заднее стекло .
Для установки заднего стекла:
- заправьте выдавливающий пистолет комплектом двухкомпонентной мастики;
- установите наконечник в виде сопла, который находится в наборе для склеивания;
- отрежьте кончик сужающегося наконечника на диаметре 8 мм на высоте 12 мм с помощью специального зажима для разрезания суживающихся насадок;

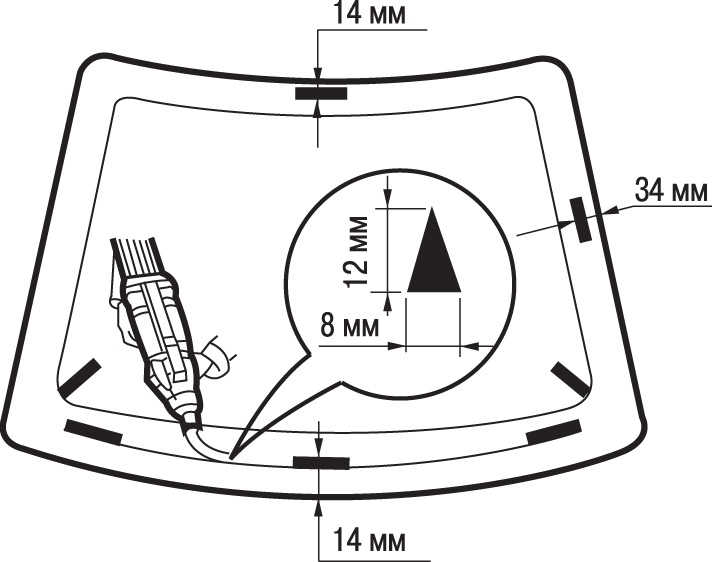

Рис. 10.60. Расстояния от кромки заднего стекла для нанесения клея



- нанесите слой клея по периметру заднего стекла так, чтобы он располагался в верхней и нижней частях стекла на расстоянии 14 мм от края, а по бокам на расстоянии 34 мм ( рис. 10.60 );

        ПРЕДУПРЕЖДЕНИЕ
Интервал времени между нанесением мастики на стекло и его установкой на автомобиль не должен превышать 8 мин (для быстросхватывающихся мастик).

- с помощью захватов с присосками приставьте стекло к проему двери, совместив метки в виде липких лент;
- постоянно прижимайте стекло с помощью присосок;
- дайте высохнуть клею в зависимости от применяемого комплекта для склеивания.
Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
- проверьте работоспособность электрического оборудования;
- проверьте герметичность уплотнения ветрового стекла;
- протрите стекло.
