Как снять и установить панель приборов на Пежо 307

ПРЕДУПРЕЖДЕНИЕ Снятие и установку панели приборов выполняйте с осторожностью. При снятии убедитесь в полном разъединении всех электрических разъемов. При установке на место убедитесь в правильной прокладке и креплении жгутов проводов.

Для снятия панели приборов:

- чехлами защитите передние сиденья ;

- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;

- сдвиньте передние сиденья до упора назад;

- установите колеса для движения прямо вперед и зафиксируйте замок рулевого механизма;

- снимите нижнюю часть центральной панели и корпус пепельницы;

- снимите центральную консоль;

- снимите верхнюю часть центральной консоли и центральную вентиляционную решетку;

- снимите датчик температуры в салоне автомобиля;

- снимите комбинацию приборов;

- снимите многофункциональный дисплей;

- снимите панели обивки передних стоек;

- в глубине гнезда многофункционального дисплея выверните крепежный болт в верхней части климатической установки;

- снимите датчик яркости с панели приборов;

- с помощью пластикового шпателя снимите боковые вентиляционные решетки;

- снимите крышку блока электрических предохранителей и панель отделки 2 под рулевой колонкой, освободив их из фиксаторов и потянув вниз;

- снимите подушку безопасности со стороны водителя;

- отсоедините электрический разъем в нижней части под рулевым колесом;

- ослабьте на несколько оборотов болт крепления рулевого колеса;

- сдвиньте рулевое колесо со шлицов, при необходимости, ударяя руками с обратной стороны по его периметру;

- выверните болт крепления рулевого колеса;

- мелом, маркером или краской нанесите метки А совмещения на рулевое колесо и торец рулевого вала. Метки необходимы для повторной установки рулевого колеса в прежнее положение;

- отсоедините от рулевого колеса электрические разъемы;

- снимите рулевое колесо, предварительно поочередно пропустив электрические разъемы через вырезы в рулевом колесе;

- выверните винты крепления кожухов рулевой колонки, расположенные под нижним кожухом;

- снимите нижний кожух рулевой колонки;

- освободите из фиксаторов верхний кожух рулевой колонки и снимите его;

- снимите блок подрулевых переключателей COM 2000;

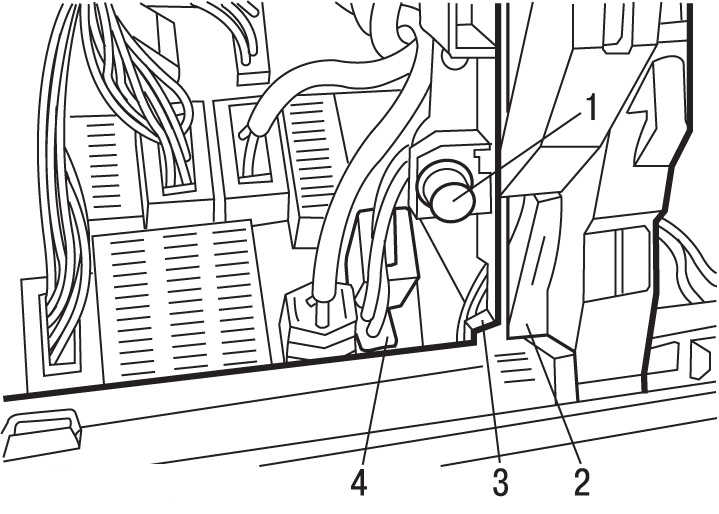

Рис. 10.62. Крепление интеллектуального коммутационного блока: 1 — фиксатор; 2, 4 — разъемы; 3 — скобы крепления

- с каждой стороны интеллектуального коммутационного блока освободите фиксаторы 1 ( рис. 10.62 ), повернув их на четверть оборота, отведите нижние скобы 3 крепления и отклоните блок от панели приборов;

- освободите из фиксаторов электрический разъем 2 интеллектуального коммутационного блока и отсоединить его;

- отсоедините 6-контактный электрический разъем черного цвета справа от интеллектуального коммутационного блока;

- освободите из фиксаторов и отсоедините 2-контактный электрический разъем зеленого цвета;

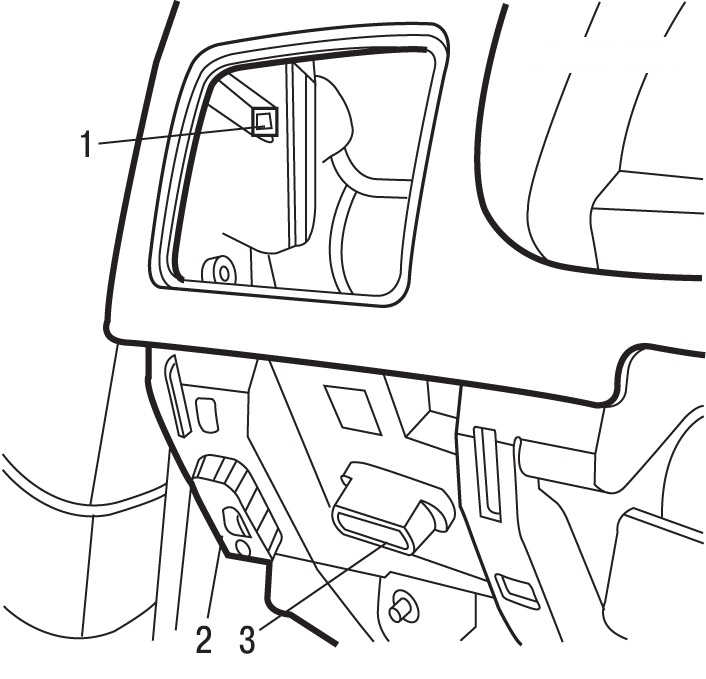

Рис. 10.63. Расположение разъемов: 1 — верхний фиксатор боковых крышек крепления панели приборов; 2 — разъем корректора света фар; 3 — диагностический электрический разъем

- отсоедините диагностический электрический разъем 3 ( рис. 10.63 );

- отсоедините электрический разъем 2 корректора света фар;

- просунув руку через отверстия боковых вентиляционных решеток, отодвиньте верхний фиксатор 1 боковых крышек крепления панели приборов;

- снимите боковые крышки крепления панели приборов;

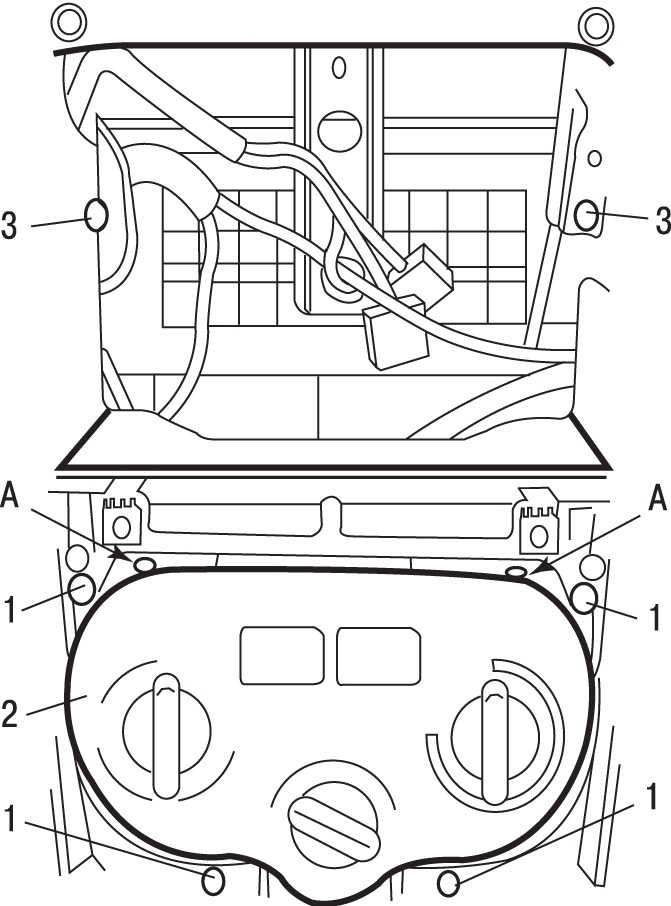

Рис. 10.64. Крепление системы кондиционирования воздуха: 1 — винты; 2 — панель управления системой кондиционирования воздуха; 3 — болты крепления поперечины панели; 4 — фиксаторы

- выверните четыре винта 1 ( рис. 10.64 ) крепления панели управления системой кондиционирования воздуха;

- освободите из фиксаторов в точках А (см. рис. 10.64 ) панель управления системой кондиционирования воздуха;

- выверните два болта 3 крепления поперечины панели управления системой кондиционирования воздуха;

- отведите в сторону от панели управления системой кондиционирования воздуха жгут проводов, идущий к панели приборов;

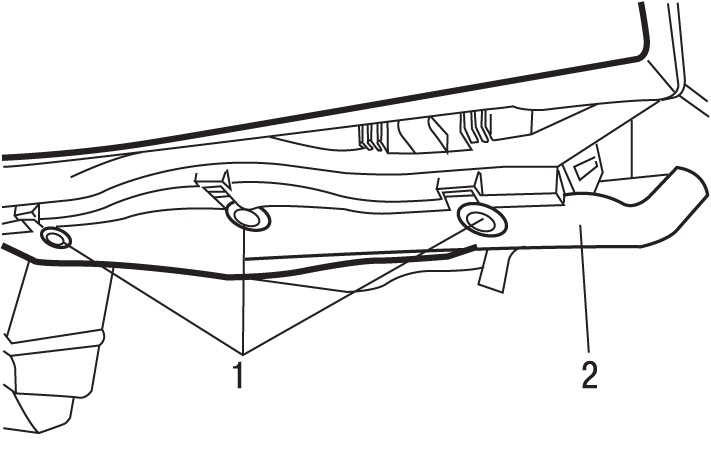

Рис. 10.65. Расположение фиксаторов (1) крепления элементов отделки (2) под панелью приборов

- освободите фиксаторы 1 и снимите элементы отделки 2 ( рис. 10.65 ) под панелью приборов;

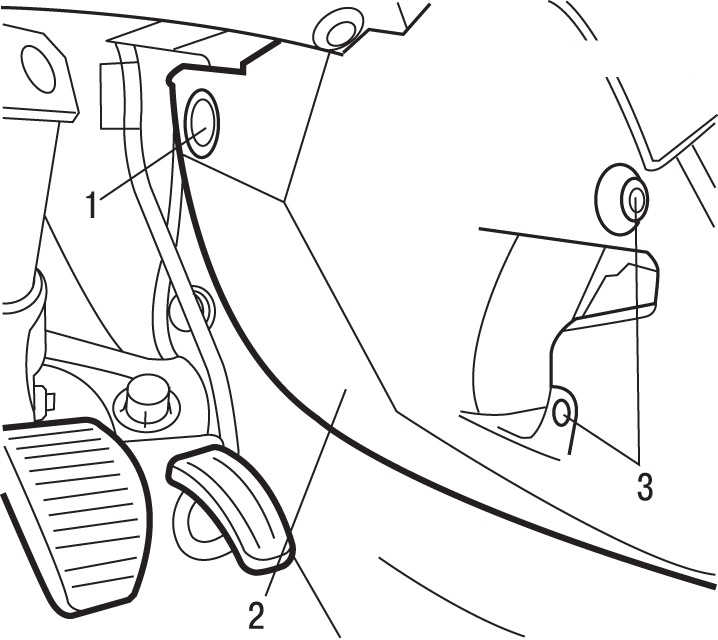

Рис. 10.66. Крепление центральной консоли: 1 — фиксатор; 2 — боковая стенка центральной консоли; 3 — болт

- выверните болты 3 ( рис. 10.66 ), освободите фиксаторы 1 и снимите боковые стенки 2 центральной консоли;

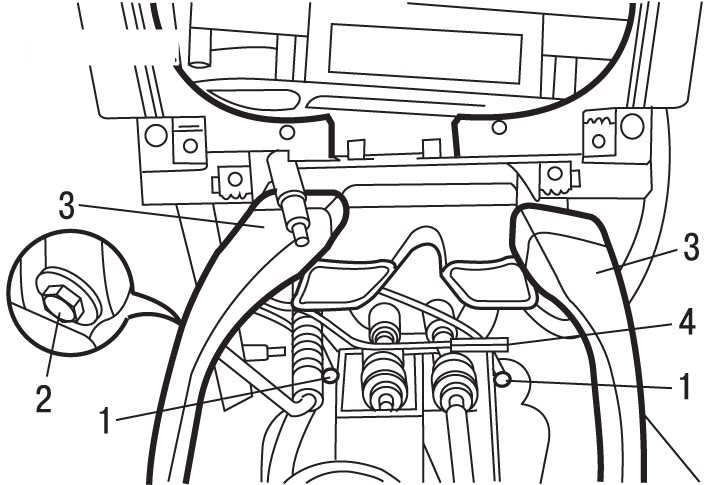

Рис. 10.67. Расположение элементов консоли: 1 — болты соединения с «массой»; 2 — нижнее крепление усилителя на туннеле; 3 — патрубки подачи воздуха; 4 — электрический разъем

- отсоедините и снимите патрубки 3 ( рис. 10.67 ) подачи воздуха;

- выверните два болта 1 соединения с «массой», расположенных справа и слева от тросов переключения передач;

- отсоедините 1-контактный электрический разъем 4 черного цвета;

- выверните болт 2 нижнего крепления усилителя на туннеле;

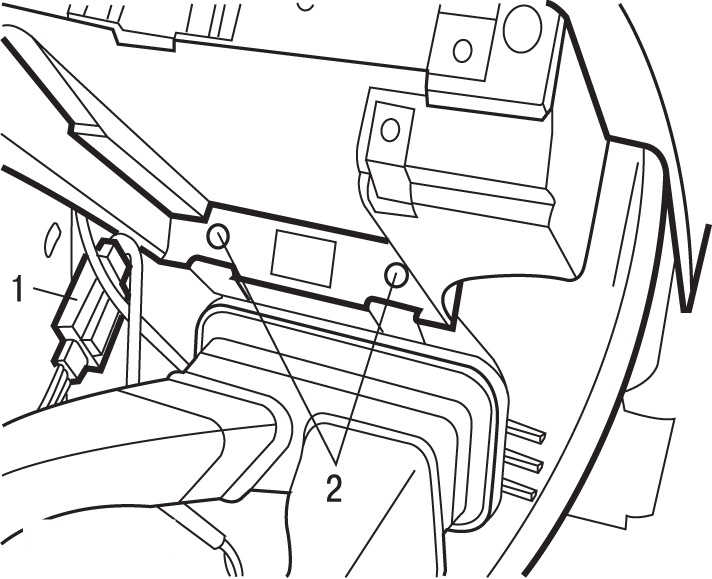

Рис. 10.68. Расположение болтов (2) нижнего крепления панели приборов и электрического разъема (1)

- выверните два болта 2 ( рис. 10.68 ) нижнего крепления панели приборов;

- освободите из фиксаторов и отсоедините электрический разъем 1 черного цвета на растяжке;

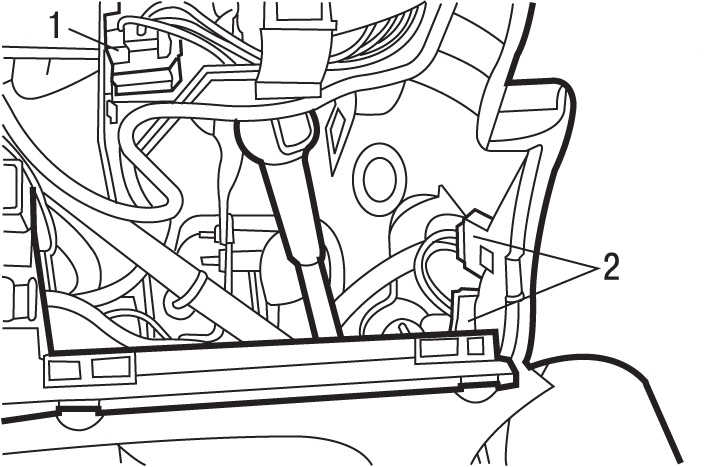

Рис. 10.69. Расположение электрических разъемов (1 и 2)

- освободите из фиксаторов и отсоедините электрические разъемы 2 ( рис. 10.69 );

- выверните четыре болта крепления рулевой колонки к поперечине на панели приборов;

- освободите из фиксатора и отсоедините электрический разъем 1 зеленого цвета, закрепленный на поперечине рулевой колонки;

- выверните болт крепления поперечины панели приборов, расположенный в глубине гнезда панели приборов;

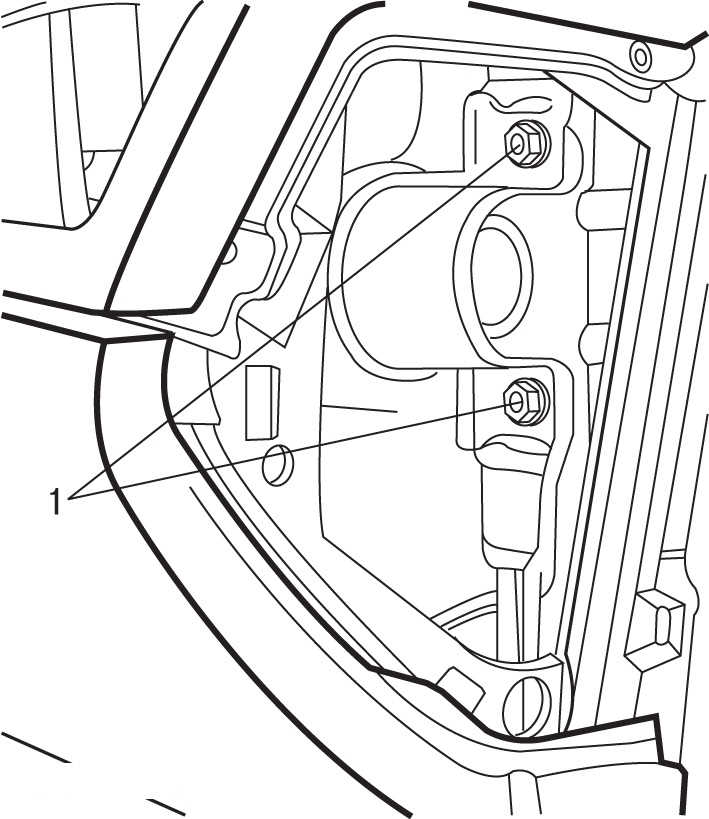

Рис. 10.70. Расположение болтов (1) крепления поперечины панели приборов к кузову

- выверните два боковых болта 1 ( рис. 10.70 ) крепления поперечины панели приборов к кузову;

- для снятия панели приборов с направляющих штифтов необходимы два человека;

- приподнимите панель приборов , при этом следите, чтобы не натянуть жгуты проводов;

- снимите панель приборов через дверь водителя.

Для установки панели приборов:

- проверьте правильность прокладки жгутов проводов и расположения электрических разъемов;

- установку проводите в последовательности, обратной снятию, с учетом следующего:

- затяните болты 1 ( рис. 10.70 ) крепления поперечины панели приборов к кузову моментом 10 Н•м;

- затяните болты крепления рулевой колонки к поперечине панели приборов моментом 22 Н•м;

- вверните болт крепления поперечины панели приборов, расположенный в глубине гнезда панели приборов, и затяните его моментом 24 Н•м;

- вверните болт 2 (см. рис. 10.68 ) нижнего крепления усилителя на туннеле и затяните его моментом 24 Н•м;

- вверните болт крепления рулевого колеса и затяните его моментом 33 Н•м.
