Для снятия дефлектора подъемно-сдвижной панели крыши:

- откройте подъемно-сдвижную панель крыши;

- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;

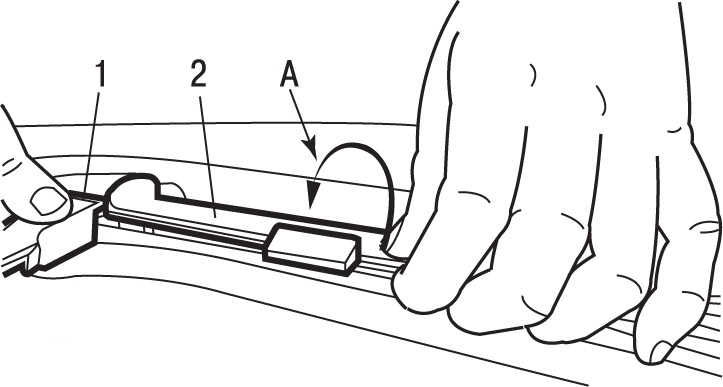

Рис. 10.96. Дефлектор подъемно-сдвижной панели крыши: 1 — рычаг; 2 — пластина дефлектора; А — направление поворота пластины дефлектора

- опустите рычаги дефлектора 1 ( рис. 10.96 );

- поверните пластину 2 в направлении A, чтобы вынуть основание дефлектора из рычагов;

- снимите пластину дефлектора;

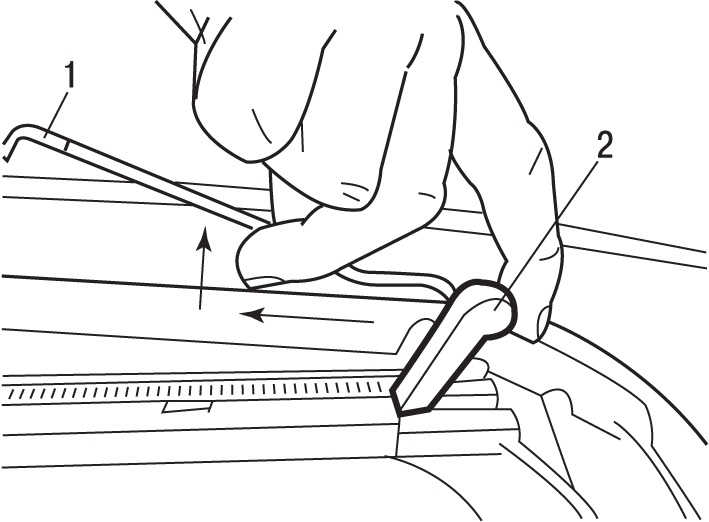

Рис. 10.97. Снятие тяги (1) управления дефлектором и рычага (2) дефлектора

- извлеките тягу управления дефлектором 1 ( рис. 10.97 ) из гнезда в рельсе;

- снимите рычаг дефлектора 2, отжав его назад и потянув вверх;

ПРЕДУПРЕЖДЕНИЕ При установке необходимо использовать новый рычаг дефлектора.

- снимите рычаг дефлектора (1), толкнув его назад и потянув вверх;

Установку проводите в последовательности, обратной снятию, с учетом следующего:

- выполните инициирование и обучение положениям подъемно-сдвижной панели крыши;

- подсоедините провод «массы» к аккумуляторной батарее;

- инициируйте все электронные системы.
