Ремонт Пежо 307 >> Кузов >> Элементы систем отопления, вентиляции и кондиционирования >> Замена радиатора отопителя
Для снятия радиатора отопителя:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите датчик радиатора отопителя;

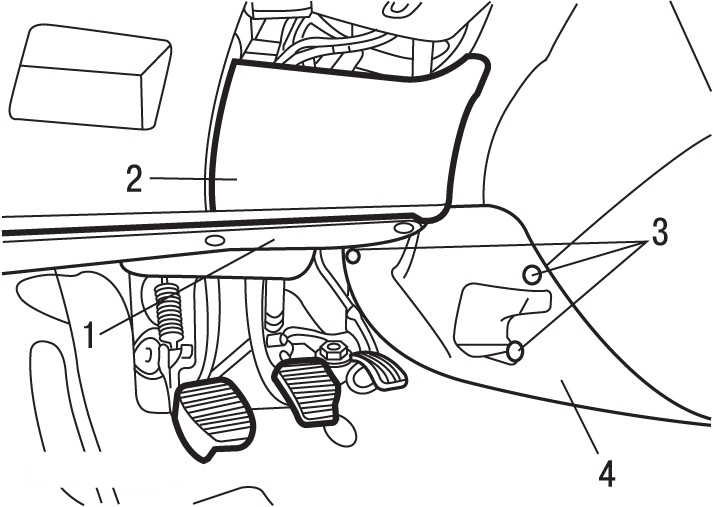

Рис. 10.116. Расположение панелей: 1 — нижняя панель; 2 — панель отделки под рулевой колонкой; 3 — винты крепления; 4 — боковая стенка центральной консоли



- снимите нижнюю панель 1 ( рис. 10.116 ), расположенную под панелью приборов;
- выверните болты 3 и снимите боковую стенку 4 центральной консоли;
- снимите панель отделки 2 под рулевой колонкой, освободив ее из фиксаторов и потянув вниз
- снимите декоративный кожух с двигателя;
- в моторном отсеке около перегородки моторного отсека зажимами пережмите шланги, идущие к радиатору отопителя;

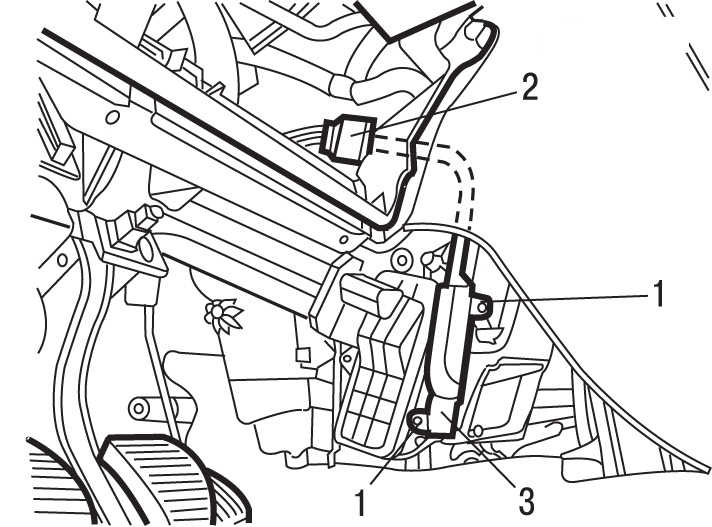

Рис. 10.117. Снятие радиатора отопителя: 1, 2 — винты; 3 — радиатор отопителя; 4 — фиксаторы



- выверните винты 1 и 2 ( рис. 10.117 );
- установите емкость под штуцера радиатора отопителя;
- освободите фиксаторы 4 и извлеките радиатор отопителя 3 из гнезда;

        ПРЕДУПРЕЖДЕНИЕ
При извлечении радиатора отопителя из гнезда трубки входа и выхода охлаждающей жидкости должны сами собой отсоединиться.

- снимите радиатор отопителя.
Для установки радиатора отопителя:

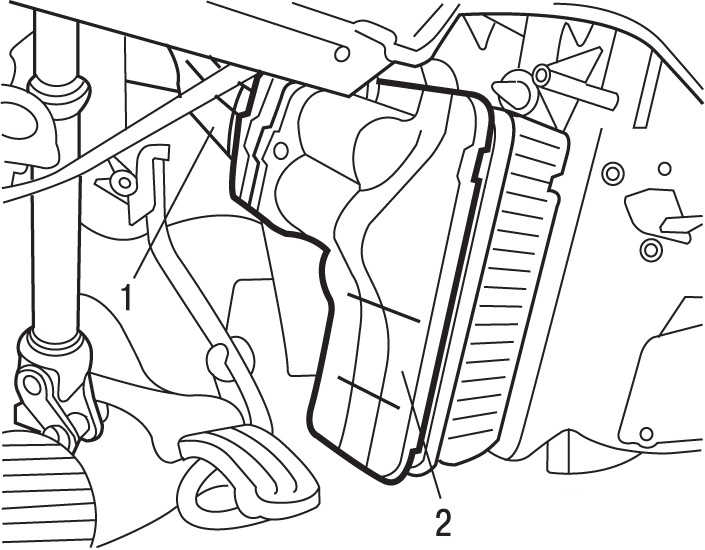

Рис. 10.118. Подсоединение трубок (1) входа и выхода охлаждающей жидкости к радиатору отопителя (2)




Рис. 10.118. Подсоединение трубок (1) входа и выхода охлаждающей жидкости к радиатору отопителя (2)



- частично вставьте радиатор отопителя 2 ( рис. 10.118 ) в гнездо;
- подсоедините трубки 1 входа и выхода охлаждающей жидкости и вдвиньте радиатор отопителя в гнездо.
Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего:
- установите на место датчик радиатора отопителя;
- долейте охлаждающую жидкость;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работу электрического оборудования;
- инициируйте все электронные системы.
