Ремонт Пежо 307 >> Подвеска автомобиля >> Передняя подвеска >> Замена шарового шарнира поворотного кулака
Для снятия шарового шарнира поворотного кулака:
- снимите поворотный кулак;
- закрепите поворотный кулак в тисках;

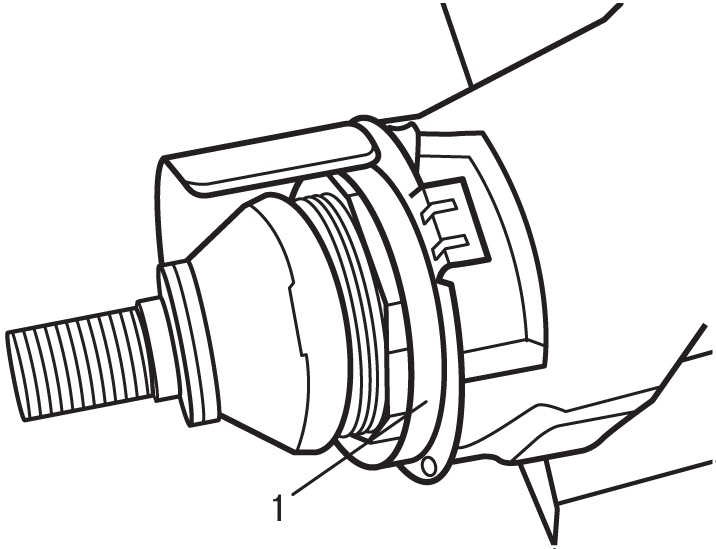

Рис. 6.20. Расположение защитной пластины (1) на корпусе шарового шарнира



- снимите защитную пластину 1 ( рис. 6.20 );

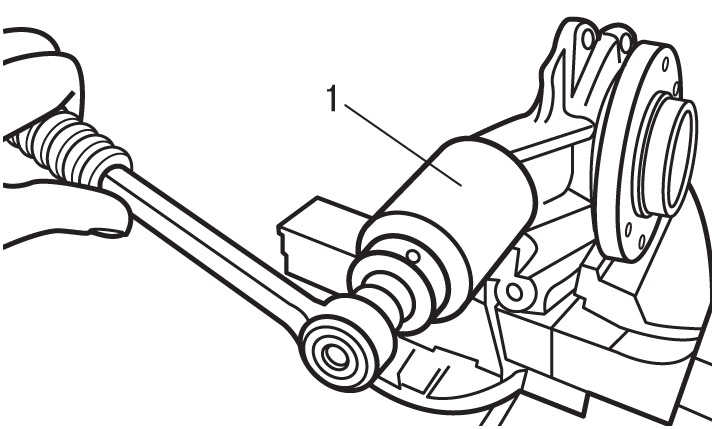

Рис. 6.18. Выворачивание шарового шарнира из поворотного кулака с применением втулки (1) FACOM NK41 L



- установите на шарнир поворотного кулака втулку FACOM NK41 L 1 ( рис. 6.18 ) и торцовым ключом выверните шаровой шарнир из поворотного кулака.
Для установки шарового шарнира поворотного кулака:
- вверните от руки новый шаровой шарнир поворотного кулака;
- установите на шарнир поворотного кулака втулку FACOM NK41 L 1 (см. рис. 6.18 ) и торцовым ключом затяните шаровой шарнир моментом 230 Н•м;

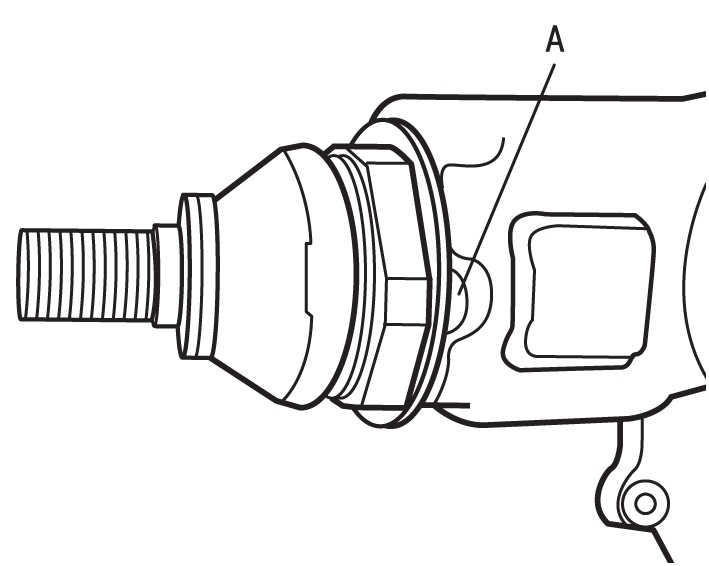

Рис. 6.19. Расположение выемки (А) в поворотном кулаке для отгибания буртика гайки шарового шарнира



- законтрите гайку шарового шарнира, отогнув буртик гайки в выемку поворотного кулака ( рис. 6.19 );
- установите новую защитную пластину 1 (см. рис. 6.20 ) на корпус шарового шарнира;
- зафиксируйте защитную пластину, загнув ее на одной из граней шарового шарнира;
- установите на место поворотный кулак.
