Ремонт Пежо 307 >> Подвеска автомобиля >> Передняя подвеска >> Замена нижнего поперечного рычага
Для снятия нижнего поперечного рычага:
- поднимите переднюю часть автомобиля и закрепите на подставках;
- снимите передние колеса;

Рис. 6.2. Расположение гаек крепления амортизационной стойки: 1 — гайка крепления к тяге стабилизатора поперечной устойчивости; 2 — гайка крепления к поворотному кулаку; 3 — гайка крепления к шаровому шарниру наконечника рулевой тяги



- выверните гайку 3 (см. рис. 6.2 ) крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку, при этом соблюдайте осторожность — не повредите защитный чехол шарнира равных угловых скоростей приводного вала;
- используя съемник, извлеките шаровой шарнир из поворотного кулака;
- выверните гайку крепления 1 (см. рис. 6.2 ) и отсоедините тягу стабилизатора поперечной устойчивости от амортизационной стойки;

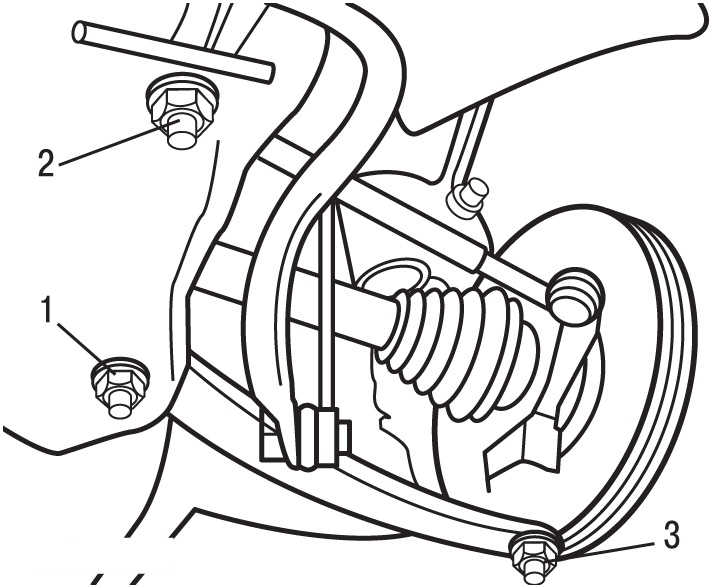

Рис. 6.21. Расположение гаек крепления: 1 — гайка крепления переднего нижнего поперечного рычага к подмоторной раме; 2 — гайка крепления заднего нижнего поперечного рычага к подмоторной раме; 3 — шаровая опора поворотного кулака



- выверните гайки переднего 1 и заднего 2 ( рис. 6.21 ) креплений нижнего поперечного рычага к подмоторной раме;
- выверните гайку 3 крепления цапфы шарового шарнира поворотного кулака к нижнему поперечному рычагу;
- используя съемник шаровых шарниров, извлеките цапфу шарового шарнира поворотного кулака из нижнего рычага;

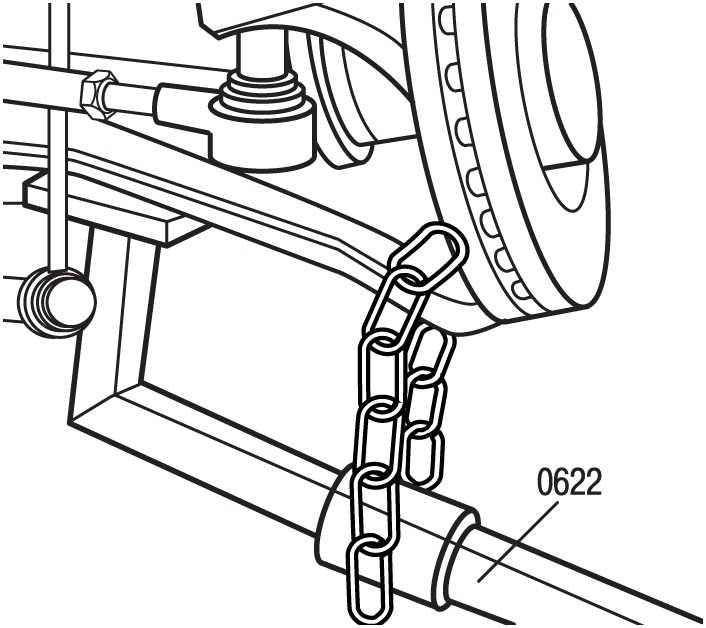

Рис. 6.22. Применение рычага 0622 для разъединения шаровых опор поворотного кулака, для снятия нижнего поперечного рычага с цапфы шарового шарнира поворотного кулака



- рычагом 0622 для разъединения шаровых опор отделите нижний поперечный рычаг от шарового шарнира поворотного кулака ( рис. 6.22 ). При этом не повредите защитный чехол шарнира равных угловых скоростей приводного вала;
- отведите амортизационную стойку вперед и извлеките переднее крепление нижнего поперечного рычага подвески;
- снимите нижний поперечный рычаг подвески.
Установку нижнего поперечного рычага проводите в последовательности, обратной снятию, с учетом следующего:
- при установке замените на новые самоконтрящиеся гайки;
- затяните гайки и болты требуемыми моментами.
