Ремонт Пежо 307 >> Кузов >> Элементы систем отопления, вентиляции и кондиционирования >> Замена передней панели климатической установки
Для снятия передней панели климатической установки:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите нижнюю часть центральной панели;

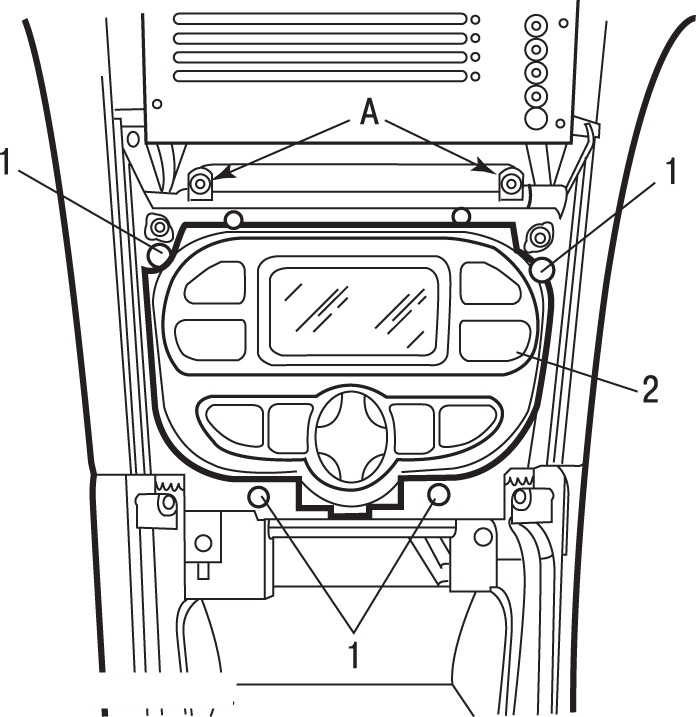

Рис. 10.105. Расположение винтов (1) крепления панели (2) управления климатической установкой и фиксаторов (А)



- отверните четыре винта 1 ( рис. 10.105 ) крепления панели 2 управления климатической установкой;
- освободите из фиксаторов в точках А (см. рис. 10.105 ) панель управления климатической установкой и отклоните ее от панели приборов;
- на автомобилях с кондиционером проделайте следующее:

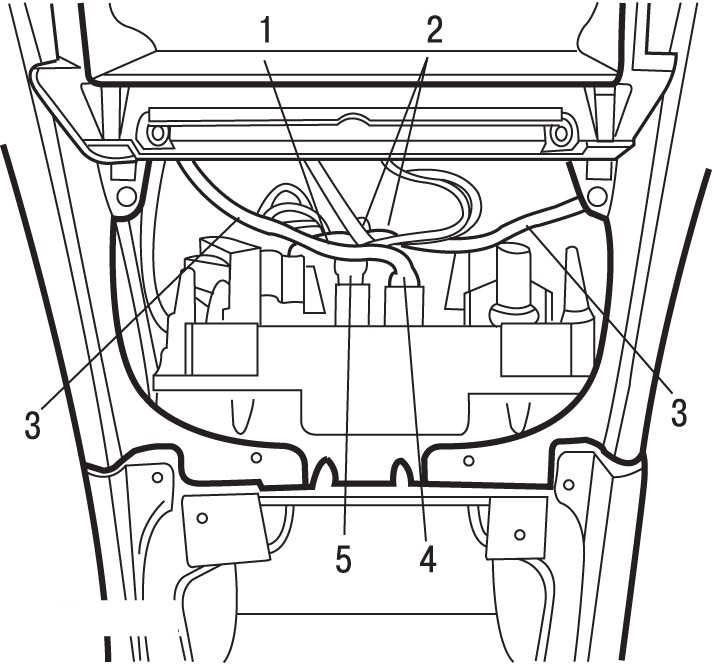

Рис. 10.106. Расположение элементов кондиционера: 1, 4, 5 — электрические разъемы; 2 — фиксаторы; 3 — тросы управления



- отсоедините электрические разъемы 1, 4, 5 ( рис. 10.106 );
- снимите фиксаторы 2;
- отсоедините тросы управления 3.
- на автомобилях с автоматической климатической установкой проделайте следующее:

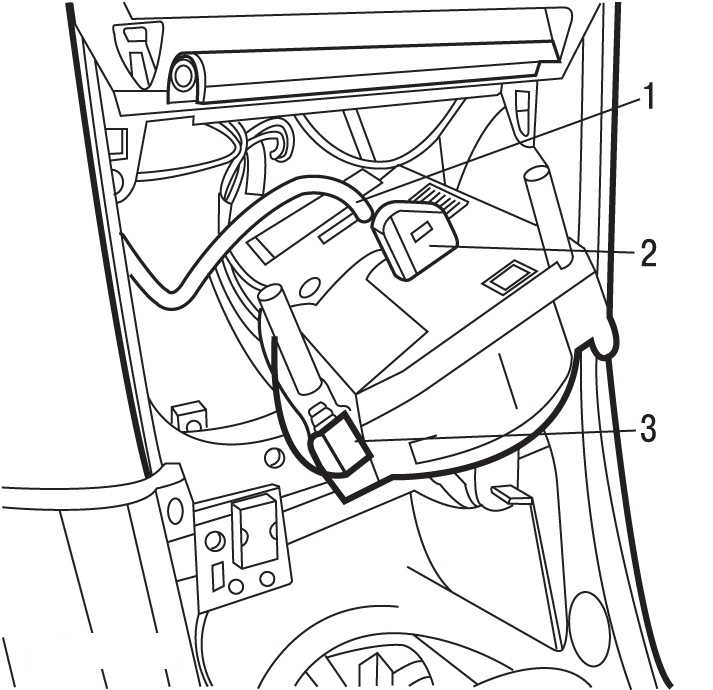

Рис. 10.107. Расположение электрических разъемов (1, 2, 3) на автомобилях с автоматической климатической установкой



- отсоедините электрические разъемы 1, 2, 3 ( рис. 10.107 );
- снимите лицевую панель климатической установки.
Установку проводите в последовательности, обратной снятию, с учетом следующего:
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работу электрического оборудования;
- инициируйте все электронные системы.
