Ремонт Пежо 307 >> Кузов >> Элементы систем отопления, вентиляции и кондиционирования >> Замена испарителя
Для снятия испарителя:
- снимите блок климатической установки;

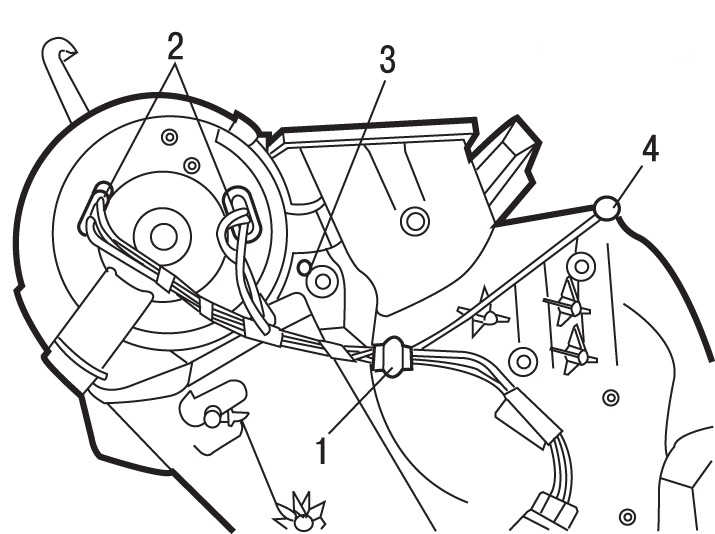

Рис. 10.120. Снятие климатической установки: 1, 4 — зажимы крепления жгута проводов; 2 — электрические разъемы; 3 — винт крепления кронштейна



- отсоедините электрические разъемы 2 ( рис. 10.120 );
- выверните винт 3 крепления кронштейна;
- освободите жгут проводов климатической установки из зажимов 1 и 4;

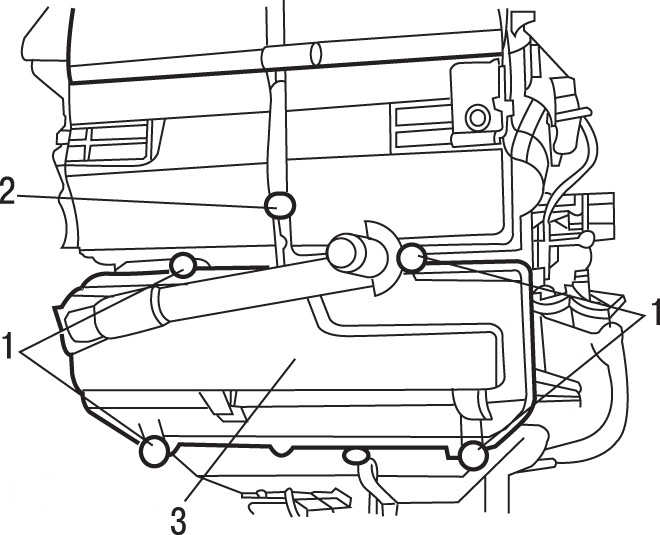

Рис. 10.121. Расположение фланцев корпусов климатической установки: 1 — винты; 2 — фиксаторы; 3 — крышка



- выверните винты 1 ( рис. 10.121 ) крепления крышки 3;
- снимите крышку 3;
- снимите все фиксаторы 2, соединяющие фланцы корпусов климатической установки;
- разрежьте пенный состав по линии разъема корпусов климатической установки;
- отделите друг от друга фланцы корпусов климатической установки;

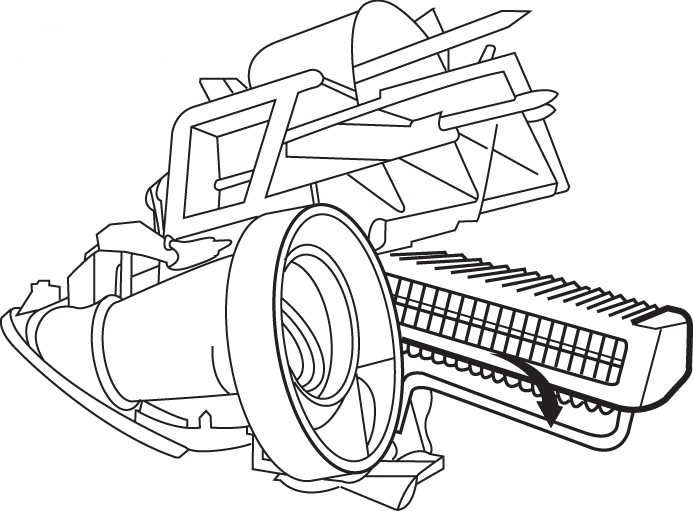

Рис. 10.122. Снятие испарителя с блока климатической установки



- наклоните испаритель и снимите его с блока климатической установки ( рис. 10.122 ).
Установку проводите в последовательности, обратной снятию, с учетом следующего:
- перед сжатием фланцев корпусов климатической установкиправильно совместите их;
- установите блок климатической установки.
