Комплект инструментов уложен справа в багажном отделении.

В него входят:

— ключ для отворачивания болтов крепления колеса;

— съемная буксирная петля;

— втулки для отворачивания болтов крепления колеса.

В расположенном в запасном колесе специальном инструментальном модуле находятся:

— домкрат;

— центрирующий стержень;

— съемник декоративных колпачков болтов крепления дисков из легкого сплава;

— колесный упор.

Установите автомобиль на твердой, нескользкой горизонтальной площадке.

Включите стояночный тормоз, первую передачу или задний ход (положение «Р» для автоматической коробки передач) и выключите зажигание.

Откройте дверь багажного отделения.

Потяните за петлю и откройте крышку, закрывающую доступ к лебедке, удерживающей запасное колесо.

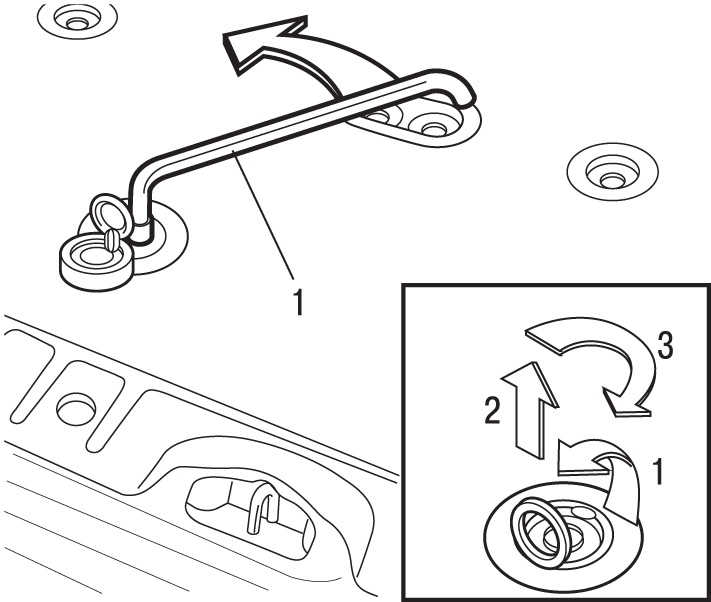

Рис. 1.62. Направления снятия крышки, закрывающей доступ к лебедке, и отворачивание гайки (1) лебедки

Отверните гайку лебедки до упора при помощи ключа для отворачивания болтов крепления колеса, чтобы размотать трос лебедки ( рис. 1.62 ).

Освободите кронштейн с колесом.

Освободите крюк и опустите колесо.

Сдвиньте крышку, чтобы получить доступ к инструментам.

При помощи колесного упора подоприте колесо, диагонально противоположное заменяемому.

На автомобилях со стальными дисками снимите декоративный колпак колеса, поддев его ключом возле воздушного вентиля.

Ослабьте затяжку четырех колесных болтов (на дисках из легкого сплава предварительно снимите с болтов декоративные колпачки).

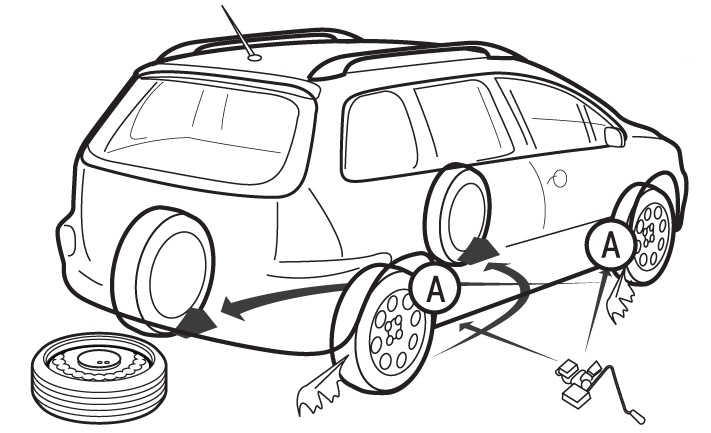

Рис. 1.63. Места (А) установки домкрата и колесных упоров и последовательность перестановки колес на автомобилях с кузовом универсал

Установите домкрат под одно из специально предназначенных для этого четырех опорных гнезд А ( рис. 1.63 ) в нижней части кузова, расположенное ближе всех к снимаемому колесу.

Расправьте домкрат между опорным гнездом и полом. Убедитесь, что нижняя опора домкрата расположена в точности на одной оси с верхним опорным гнездом А.

Поднимите автомобиль домкратом.

Выверните один болт крепления колеса и установите на его место центрирующий стержень.

Выверните остальные колесные болты и снимите колесо.

Установите колесо на место, воспользовавшись для этого центрирующим стержнем.

Вверните колесные болты от руки и выньте центрирующий стержень.

Предварительно затяните болты с помощью ключа.

Опустите автомобиль, выньте и сложите домкрат.

Затяните до упора болты крепления колеса.

Установите на место декоративный колпак, нажимая ладонью на его поверхность. Начинайте с той части колпака, которая расположена вблизи воздушного вентиля.

Уберите инструменты в коробку и закройте крышкой.

Опустите корзину запасного колеса на пол и уложите в нее колесо.

Зацепите крючок за крышку корзины.

Поднимите запасное колесо под автомобиль, вращая гайку лебедки при помощи колесного ключа.

Затяните до упора и убедитесь, что колесо плотно прилегает ко всей поверхности заднего пола.

Закройте крышку, чтобы закрыть доступ к лебедке.

Остальной инструмент сложите в правый отсек багажного отделения.
