Для снятия коробки дифференциала сделайте следующее:

- снимите коробку передач;

- снимите коробку дифференциала;

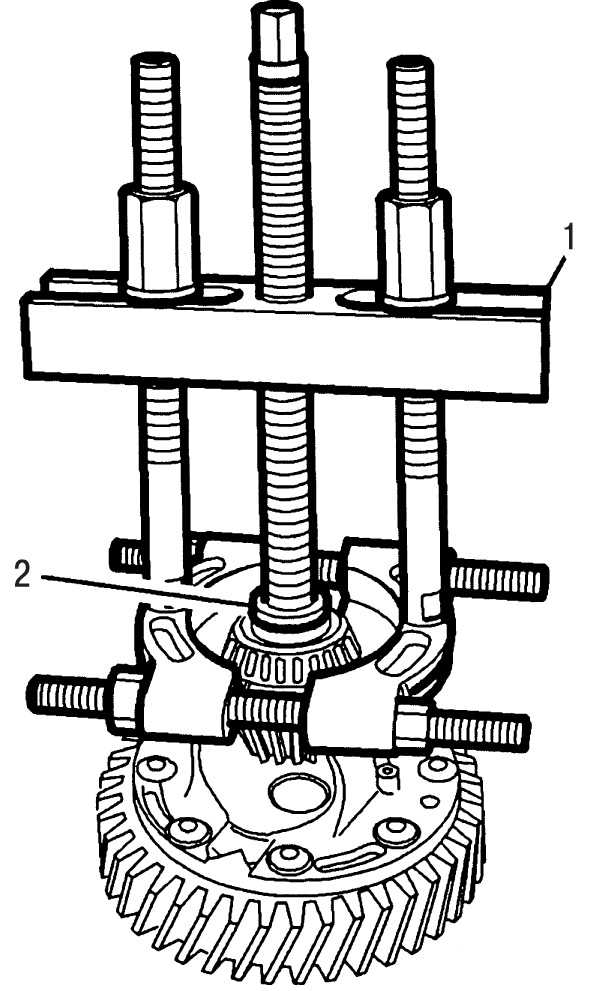

Рис. 5.41. Использование универсального съемника FACOM U53 K2 (1) для снятия подшипников (2) с коробки дифференциала

- используя универсальный съемник FACOM U53 K2 1 ( рис. 5.41 ), снимите подшипники 2 с коробки дифференциала;

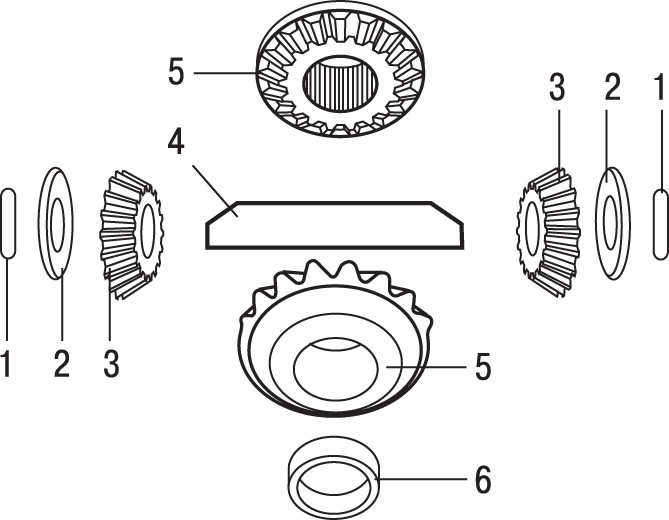

Рис. 5.42. Дифференциал: 1 — стопорный штифт; 2 — упорные чашки; 3 — сателлиты; 4 — ось; 5 — планетарные шестерни; 6 — центрирующая втулка

- выбейте стопорный штифт 1 крепления оси 4 ( рис. 5.42 ) сателлитов;

- снимите ось 4 сателлитов;

- повернув, извлеките сателлиты 3 и упорные чашки 2 из коробки дифференциала;

- со стороны, противоположной ведомой шестерне, извлеките центрирующую втулку 6;

ПРЕДУПРЕЖДЕНИЕ Запрещено отсоединять сателлиты от упорных чашек, а также шестерни приводных валов от их фрикционных шайб.

- выверните болты и снимите ведомую шестерню.

Установку коробки дифференциала проводите следующим образом:

- используя специальное приспособление, установите подшипники на коробку дифференциала;

- установите ось сателлитов, сателлиты и упорные чашки, предварительно повернув их;

- установите планетарные шестерни;

- со стороны, противоположной ведомой шестерне, установите центрирующую втулку;

- зафиксируйте ось сателлитов новыми стопорными штифтами;

- установите и закрепите новыми болтами ведомую шестерню, затянув их крест-накрест предварительно моментом 20 Н•м и окончательно моментом 60 Н•м.
