Для снятия балки задней подвески: поднимите и закрепите автомобиль, вывесив при этом задние колеса;

ПРЕДУПРЕЖДЕНИЕ Запрещается поднимать автомобиль, используя в качестве опоры середину балки задней подвески.

- снимите задние колеса;

- под автомобилем снимите два пластиковых защитных кожуха;

Рис. 6.27. Расположение электрического разъема (1) датчика ABS

- отсоедините электрический разъем датчика ABS 1 ( рис. 6.27 );

- для уменьшения потерь тормозной жидкости снимите крышку с компенсационного бачка тормозной системы, закройте горловину бачка полиэтиленом и вновь навинтите крышку. Это необходимо для того, чтобы крышка герметично закрывала компенсационный бачок.

- пережмите зажимом задние тормозные шланги;

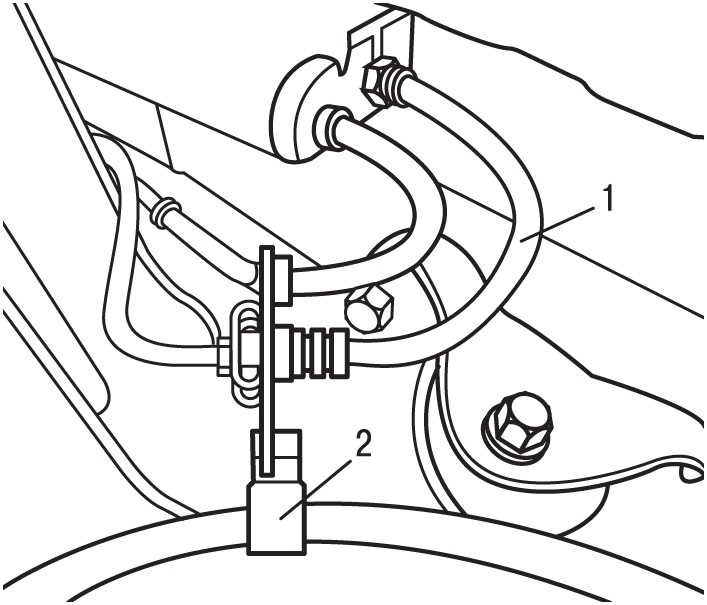

Рис. 6.28. Расположение задних тормозных шлангов (1) и зажима (2) крепления троса стояночного тормоза

- отверните тормозные шланги 1 ( рис. 6.28 ), соединяющие тормозные трубопроводы на задней балке и кузове;

- закройте концы тормозных трубопроводов подходящими пробками;

- освободите трос стояночного тормоза из зажима 2;

Рис. 6.29. Крепление троса (1) стояночного тормоза на скобе заднего суппорта

- отсоедините троса 1 ( рис. 6.29 ) стояночного тормоза от скоб на задних суппортах тормозов;

- снимите пружины задней подвески;

- установите под балку задней подвески домкрат с поперечиной 0007 для вывешивания балки и поднимите настолько, чтобы вес балки воспринимался домкратом;

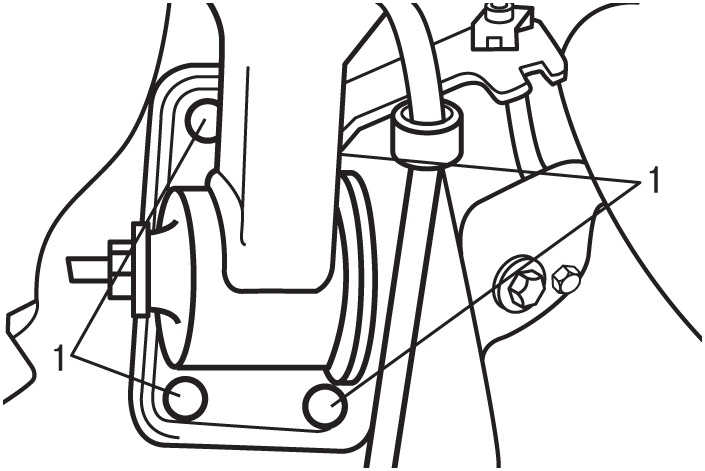

Рис. 6.30. Расположение болтов (1) крепления опорных кронштейнов балки задней подвески

- выверните по четыре болта 1 ( рис. 6.30 ) крепления опорных кронштейнов балки задней подвески;

- соблюдая осторожность, опустите балку задней подвески и извлеките ее из-под автомобиля.

Для установки балки задней подвески:

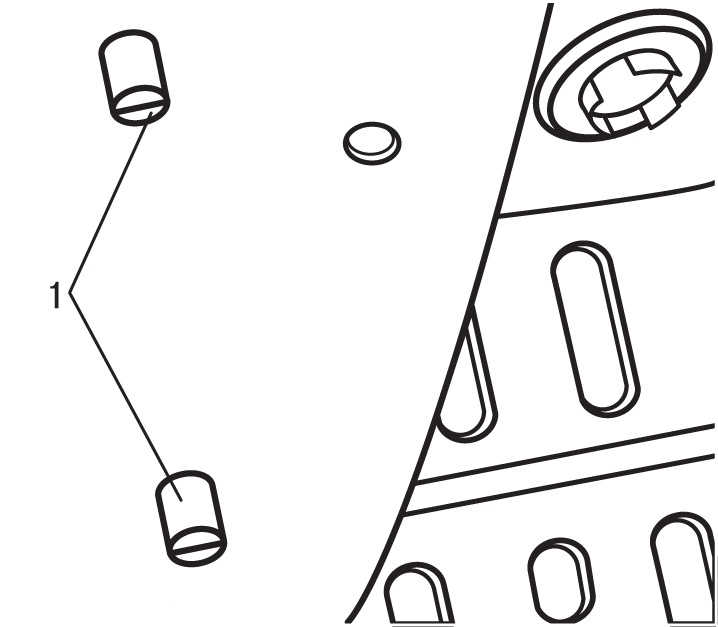

Рис. 6.31. Расположение центровочных болтов 0542 (1) на кузове перед установкой балки задней подвески

- установите центровочные болты 0542 1 ( рис. 6.31 ) с каждой стороны кузова;

- поднимите и подведите балку задней подвески таким образом, чтобы опорные кронштейны направлялись на свои места с помощью центровочных болтов;

- выверните центровочные болты 0542 1 (см. рис. 6.31 ) через технологические отверстия в опорных кронштейнах;

- вверните болты 1 (см. рис. 6.30 ) крепления опорных кронштейнов балки задней подвески и затяните их моментом 62 Н•м;

- установите на место пружины задней подвески;

- подсоедините тормозные шланги;

- подсоедините электрические разъемы датчиков ABS и закрепите зажимом трос стояночного тормоза;

- удалите воздух из тормозной системы;

- под автомобилем установите два пластиковых защитных кожуха;

- установите подвеску автомобиля в среднее положение;

- затяните болты и гайки нижнего крепления амортизаторов моментом 57 Н•м;

- установите колеса и закрепите их болтами, затянув моментом 90 Н•м.
