Для снятия ступицы в сборе:

- поднимите и закрепите автомобиль, вывесив при этом задние колеса;

- снимите задние колеса;

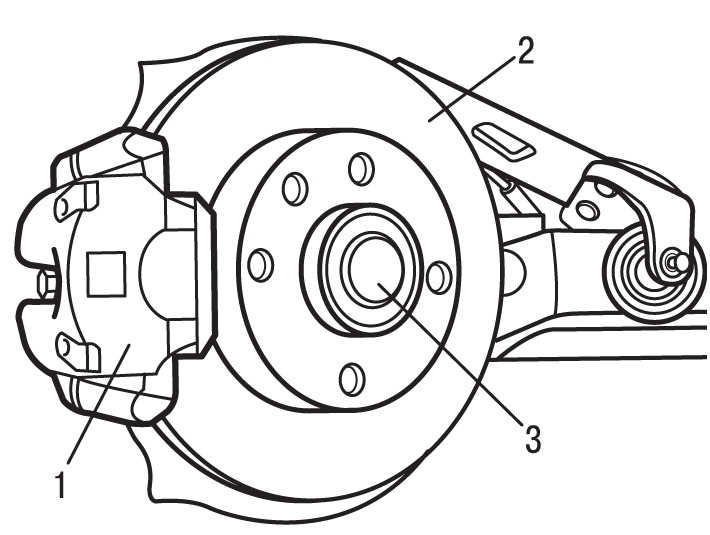

Рис. 6.40. Расположение элементов заднего тормоза: 1 — суппорта; 2 — тормозной диск; 3 — защитный колпак

- выверните болты, снимите суппорт заднего тормоза 1 ( рис. 6.40 ) и мягкой проволокой привяжите суппорт к кузову. Суппорт не должен висеть на тормозном шланге;

- используя лезвие отвертки как рычаг, снимите защитный колпак 3, закрывающий гайку крепления ступицы;

- выверните болт и снимите тормозной диск;

- снимите датчик ABS;

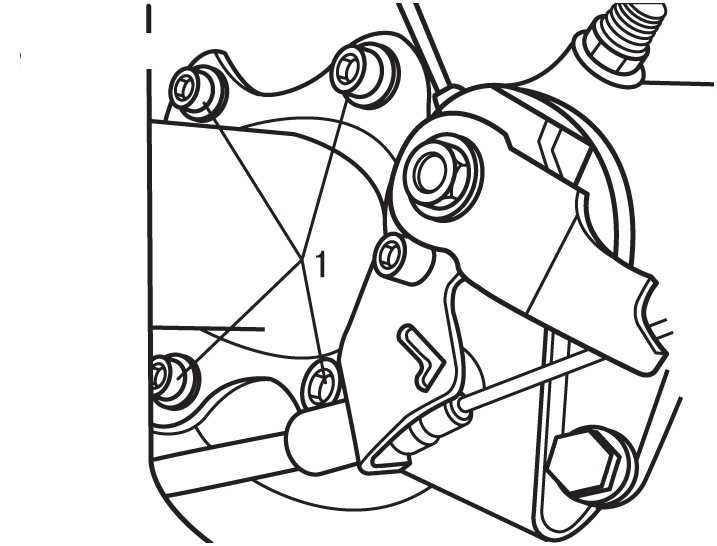

Рис. 6.41. Расположение болтов (1) крепления оси ступицы заднего колеса

- с обратной стороны защитного кожуха заднего тормоза выверните четыре болта 1 ( рис. 6.41 ) и снимите в сборе ступицу, подшипник и ось ступицы.

Для установки ступицы в сборе:

- установите ось ступицы и закрепите болтами, предварительно нанеся на резьбу болтов тонкий слой смазки FREIN FILET;

- затяните болты моментом 63 Н·м;

- установите датчик ABS и закрепите его болтом, затянув его моментом 8 Н·м;

- установите тормозной диск и закрепите его болтом, затянув его моментом 10·Н•м;

- установите суппорт и закрепите его болтами, затянув их моментом 53 Н·м;

- установите защитный колпак 3, закрывающий гайку крепления ступицы;

- установите колеса.
