Для снятия стартера:

- выключите зажигание;

- снимите декоративную крышку аккумуляторной батареи;

- отсоедините провод «массы» от аккумуляторной батареи;

- снимите грязезащитный щиток арки левого переднего колеса;

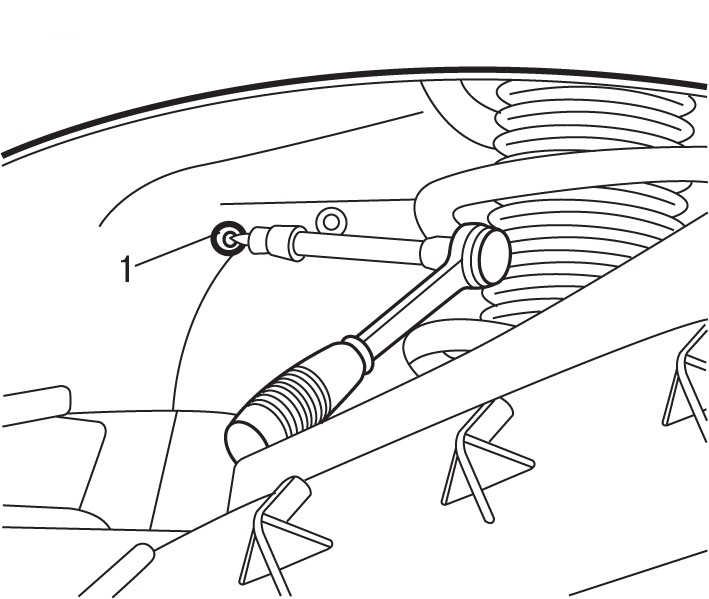

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

- из-под арки левого переднего колеса выверните болт 1 (см. рис. 5.20 ) крепления опоры аккумуляторной батареи;

- снимите аккумуляторную батарею с автомобиля;

- снимите опору аккумуляторной батареи;

- освободите из зажимов жгут проводов и отведите его в сторону;

- выверните три болта и снимите опоры жгута проводов;

- отверните гайку и снимите положительный провод с клеммы тягового реле стартера и отведите его в сторону;

- отсоедините электрический разъем от клеммы тягового реле стартера;

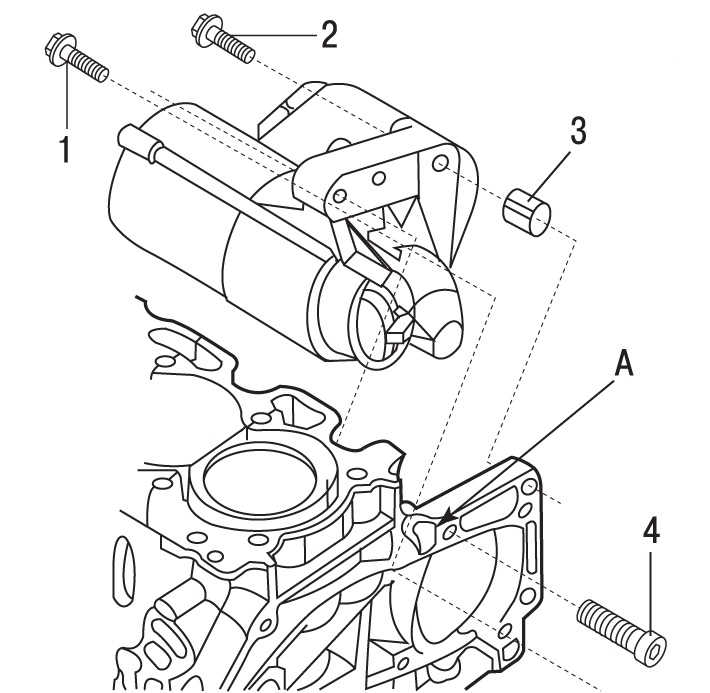

Рис. 9.4. Крепление стартера: 1, 2, 4 — болты крепления стартера; 3 — центрирующая втулка; А — место установки длинного болта 4

- отверните болты 1, 2 и 4 ( рис. 9.4 ) крепления стартера и снимите стартер снизу автомобиля. Отметьте расположение А более длинного болта 4 крепления стартера.

Для установки стартера:

- убедитесь, что центрирующая втулка 3 установлена на стартере;

- установите стартер и закрепите его более длинным болтом 4, затянув его моментом 20 Н•м;

- вверните болты 1 и 2 крепления стартера и затяните их моментом 20 Н•м;

- подсоедините электрический разъем к клемме тягового реле стартера;

— затяните гайку крепления провода к положительной клемме тягового реле стартера моментом 20 Н·м;

— установите опоры жгута проводов и закрепите их тремя болтами;

— установите на место аккумуляторную батарею;

— подсоедините провод «массы» к аккумуляторной батарее;

— инициируйте все электронные системы.
