Замена ламп внешнего освещения Peugeot 307


Ремонт Пежо 307 >> Электро-оборудование >> Внешние световые приборы >> Замена ламп внешнего освещения
Перед заменой ламп внешнего освещения снимите провод «массы» с аккумуляторной батареи и проверьте соответствующую электрическую цепь и предохранитель.

        ПРИМЕЧАНИЕ
Не касайтесь стеклянной колбы лампы голыми руками. Если лампа только что горела, она может быть слишком горячей.

Жировые следы на лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности жировые пятна протрите чистой безворсовой тряпкой или спиртом.
Лампы накаливания Н7 повышенного давления могут лопнуть при замене, поэтому заменяйте эти лампы в перчатках и защитных очках.

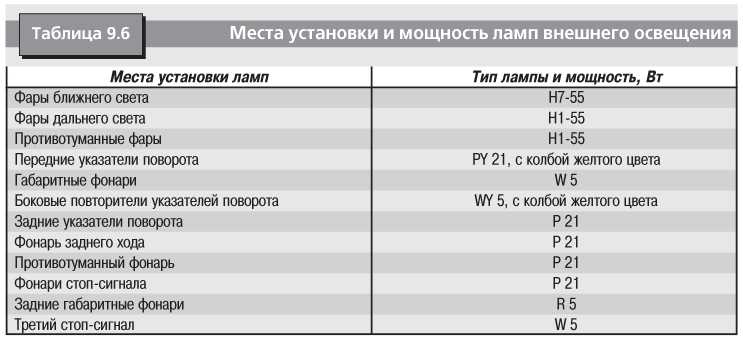

Места установки и мощность ламп внешнего освещения приведены в табл. 9.6.

        ПРИМЕЧАНИЕ
Для замены ламп с правой стороны снимите защитную крышку, которая крепится двумя пластмассовыми фиксаторами.

Для замены лампы ближнего, дальнего и противотуманного света:

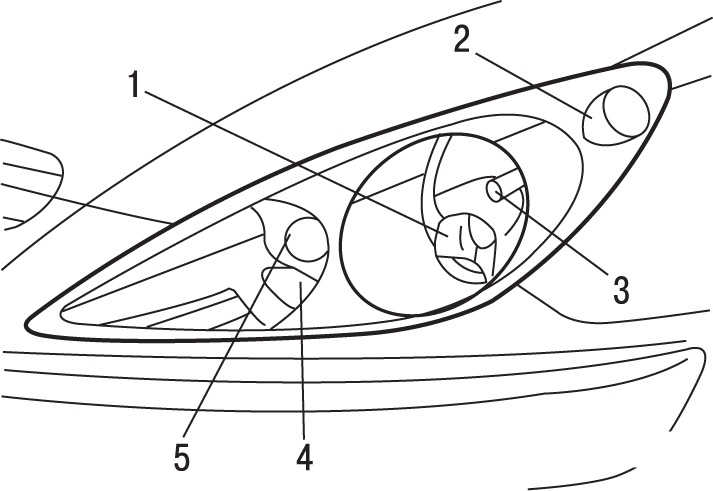

Рис. 9.16. Расположение ламп в передней фаре: 1 — лампа противотуманного света (H155 Вт); 2 — лампа указателя поворота (PY 21 Вт, с колбой желтого цвета); 3 — лампа ближнего света (H755 Вт); 4 — лампа дальнего света (H155 Вт); 5 — лампа габаритного освещения (W 5 Вт)



- поверните на четверть оборота и снимите защитную крышку, соответствующую перегоревшей лампе ( рис. 9.16 );
- отсоедините от лампы электрический разъем;
- нажмите на конец фиксатора, чтобы раскрыть его. Замените лампу;
- во время установки на место убедитесь в правильной ориентации направляющих выступов и надежном защелкивании фиксатора;
- подсоедините электрический разъем;
- установите защитную крышку стрелкой вверх и поверните ее вправо на четверть оборота.
Для замены лампы габаритного освещения:

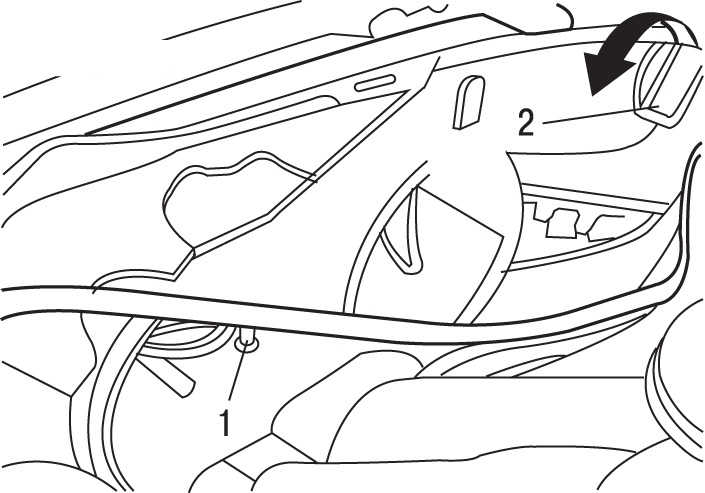

Рис. 9.17. Расположение патронов ламп габаритного освещения (1) и указателя поворота (2)



- потяните за патрон 1 ( рис. 9.17 ) и выньте его;
- замените лампу.
Для замены лампы указателя поворота:
- поверните патрон 2 на четверть оборота и выньте его;
- замените лампу.
Для замены лампы боковых повторителей указателей поворота:

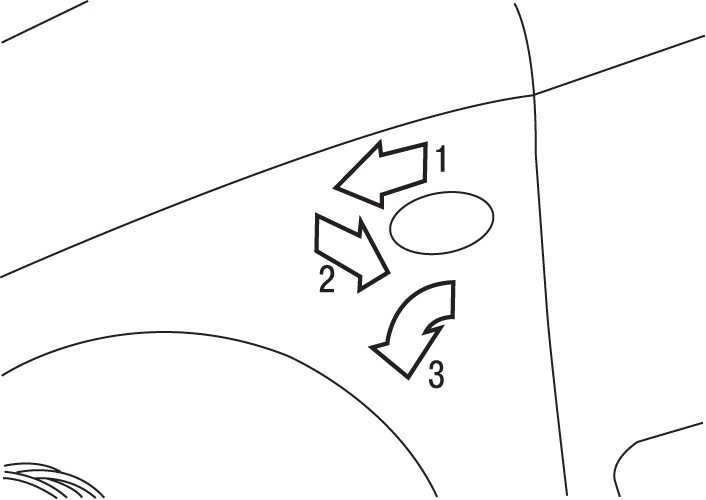

Рис. 9.18. Замена лампы бокового повторителя указателя поворота: 1, 2 — направление перемещений фонаря для замены; 3 — направление поворота фонаря для замены



- сдвиньте фонарь вперед и снимите его ( рис. 9.18 );
- удерживая фонарь за электрический разъем, поверните рассеиватель на четверть оборота;
- замените лампу.

        ПРИМЕЧАНИЕ
Лампы с колбами желтого цвета (используются в фонарях указателей поворота и боковых повторителях) следует заменять лампами с аналогичными техническими параметрами и колбами того же цвета.

Для замены ламп задних фонарей на автомобилях типа седан:
- приподнимите, отведите в сторону и закрепите ковровое покрытие багажного отделения;
- освободите два пластмассовых фиксатора и снимите панель обивки;
- нажмите на фиксатор и выньте плату с лампами;
- замените перегоревшую лампу;

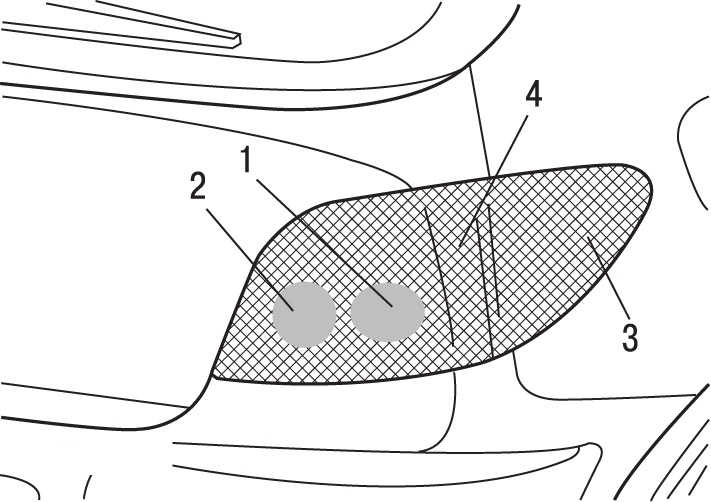

Рис. 9.19. Расположение ламп в заднем фонаре на автомобилях типа седан: 1 — лампа указателя поворота (Р 21 Вт); 2 — лампа фонаря заднего хода (Р 21 Вт), слева — противотуманный фонарь (Р 21 Вт); 3 — лампа стоп-сигнала (Р 21 Вт); 4 — лампа габаритного освещения (R 5 Вт)


- при обратной установке проследите, чтобы край панели обивки прикрывался уплотнительной прокладкой.

        ПРИМЕЧАНИЕ
Замена всех ламп ( рис. 9.19 ) производится из багажного отделения.

Для замены ламп верхнего стоп-сигнала на автомобилях типа седан (4 лампы W 5 Вт):

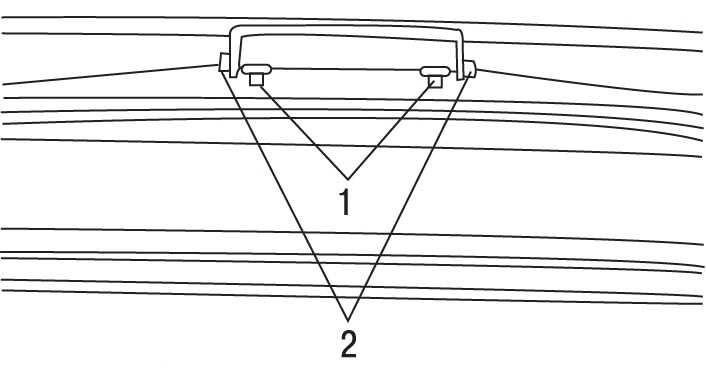

Рис. 9.20. Расположение гаек (1) крепления верхнего стоп-сигнала и фиксаторов (2) платы с лампами



- две гайки крепления 1 ( рис. 9.20 ) верхнего стоп-сигнала при помощи трубчатого ключа 10 мм выверните;
- снимите блок ламп, протолкнув его наружу;
- нажмите на лапки двух фиксаторов 2 и выньте плату с лампами;
- замените перегоревшую лампу;
- при обратной установке проследите за тем, чтобы уплотнительная прокладка блока ламп была правильно установлена.

Рис. 9.21. Расположение ламп в заднем фонаре на автомобилях типа универсал: 1 — лампа стоп-сигнала (Р 21 Вт); 2 — лампа габаритного освещения (R 5 Вт); 3 — лампа указателя поворота (Р 21 Вт); 4 — лампа фонаря заднего хода (Р 21 Вт), справа — противотуманный фонарь (Р 21 Вт)


Для замены ламп заднего фонаря на автомобилях типа универсал:

        ПРИМЕЧАНИЕ
Замена всех ламп ( рис. 9.21 ) производится на фонаре, снятом с автомобиля.

- снимите боковую обивку багажного отделения с соответствующей стороны;
- выверните и снимите гайку крепления фонаря изнутри багажного отсека;
- выверните и снимите гайку крепления фонаря снаружи багажного отсека;
- снимите фонарь;

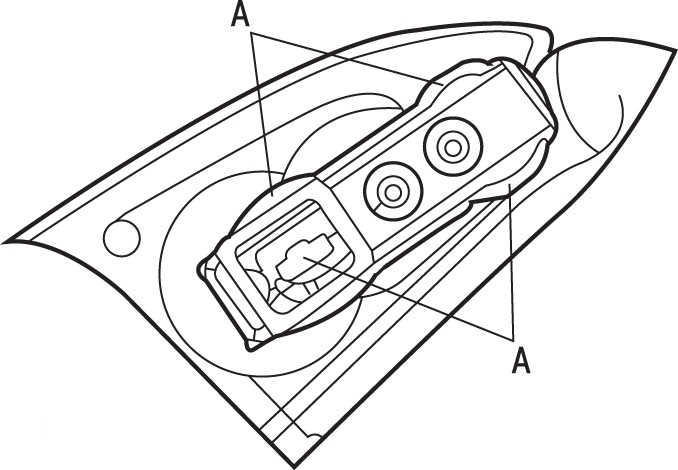

Рис. 9.22. Расположение фиксаторов (А) платы с лампами



- нажмите на фиксаторы А ( рис. 9.22 ) и выньте плату с лампами;
- замените перегоревшую лампу.
Для замены лампы фонаря подсветки номерного знака:
- вставьте тонкую отвертку в одно из наружных отверстий рассеивателя;

        ПРЕДУПРЕЖДЕНИЕ
При обратной установке проследите, чтобы плата с лампами и фонарь четко стали на свои места.

- протолкните его наружу, чтобы снять с фиксаторов;
- снимите рассеиватель;
- замените перегоревшую лампу.
Для замены лампы верхнего стоп-сигнала на автомобилях типа универсал (4 лампы W 5 Вт):
- осторожно снимите верхнюю обивку двери багажного отделения, потянув за нее с двух сторон одновременно в перпендикулярном направлении, чтобы освободить фиксаторы;

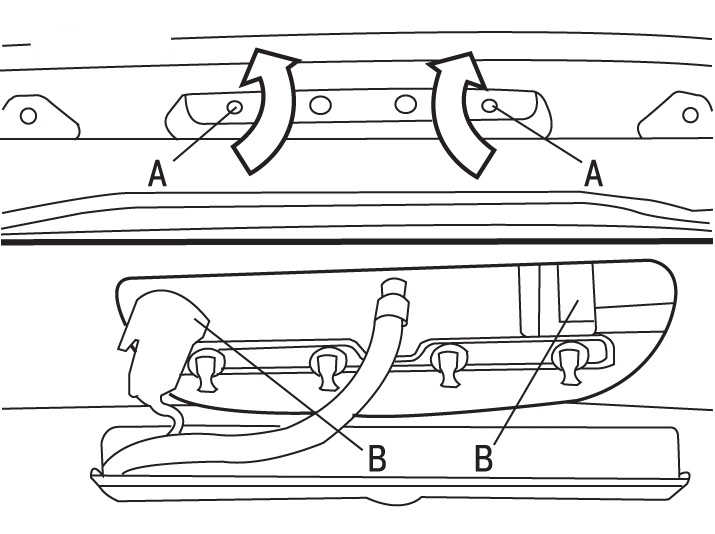

Рис. 9.23. Расположение отверстий (А) для доступа к фиксаторам блока ламп верхнего стоп-сигнал на автомобилях типа универсал



- просуньте отвертку снаружи в отверстия А ( рис. 9.23 ) и нажмите на лапки двух фиксаторов В;
- продолжая нажимать на лапки, протолкните блок ламп наружу;
- потяните за блок, одновременно продолжая проталкивать его наружу;
- замените перегоревшую лампу;
- при обратной установке проследите за тем, чтобы лапки фиксаторов, а также облицовка дверцы правильно стали на свои места.
