Схемы Электрооборудования Пежо 307

Оригинальные электро схемы автомобиля Пежо 307, выпуска с 2000 года, с бензиновыми и дизельными двигателыми, объемом 1,4/ 1,6 л.

Для ремонта электрооборудования, обязательно обращайтесь в специализированые автосервисы к специалистам. Самостоятельный ремонт может привести к большим неприятностям, вплоть до замыкания и возгорания автомобиля. Электрическое оборудование Peugeot 307, сложная система и требует осторожного обращения. Тем больше это относится к старым авто, где электро проводка с годами теряет свою эластичность, оплетка разрушается и приводит к замыканиям. Клеммы окисляются и приводят к неисправности приборов и датчиков и очень сложно понять, что на самом деле вывело агрегат из строя. Поэтому относитесь к электрооборудованию с большой осторожностью.

Для детального рассмотрения схемы нажмите на ссылку.

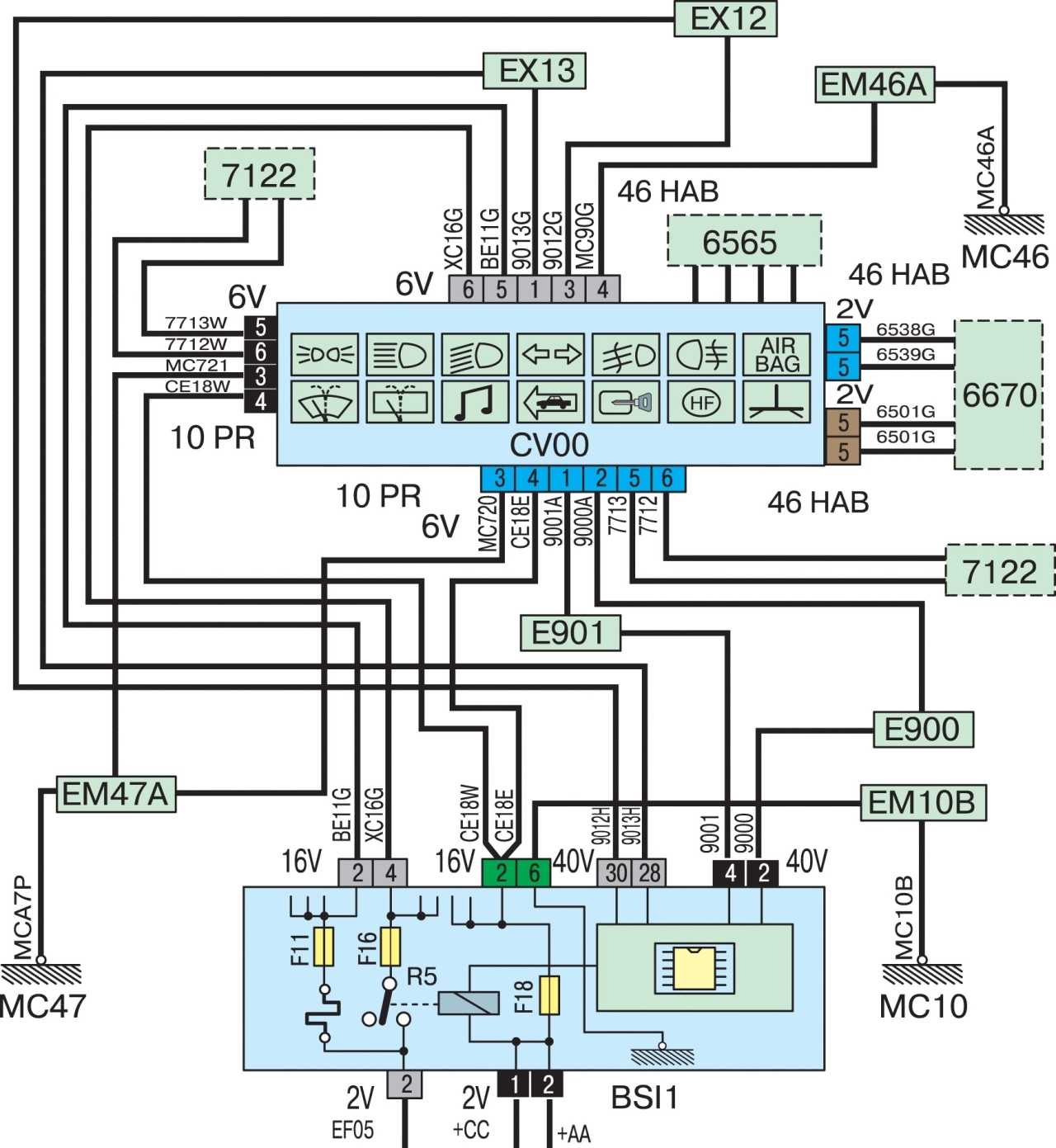

Электросхема 1 - Подрулевой переключатель COM 2000

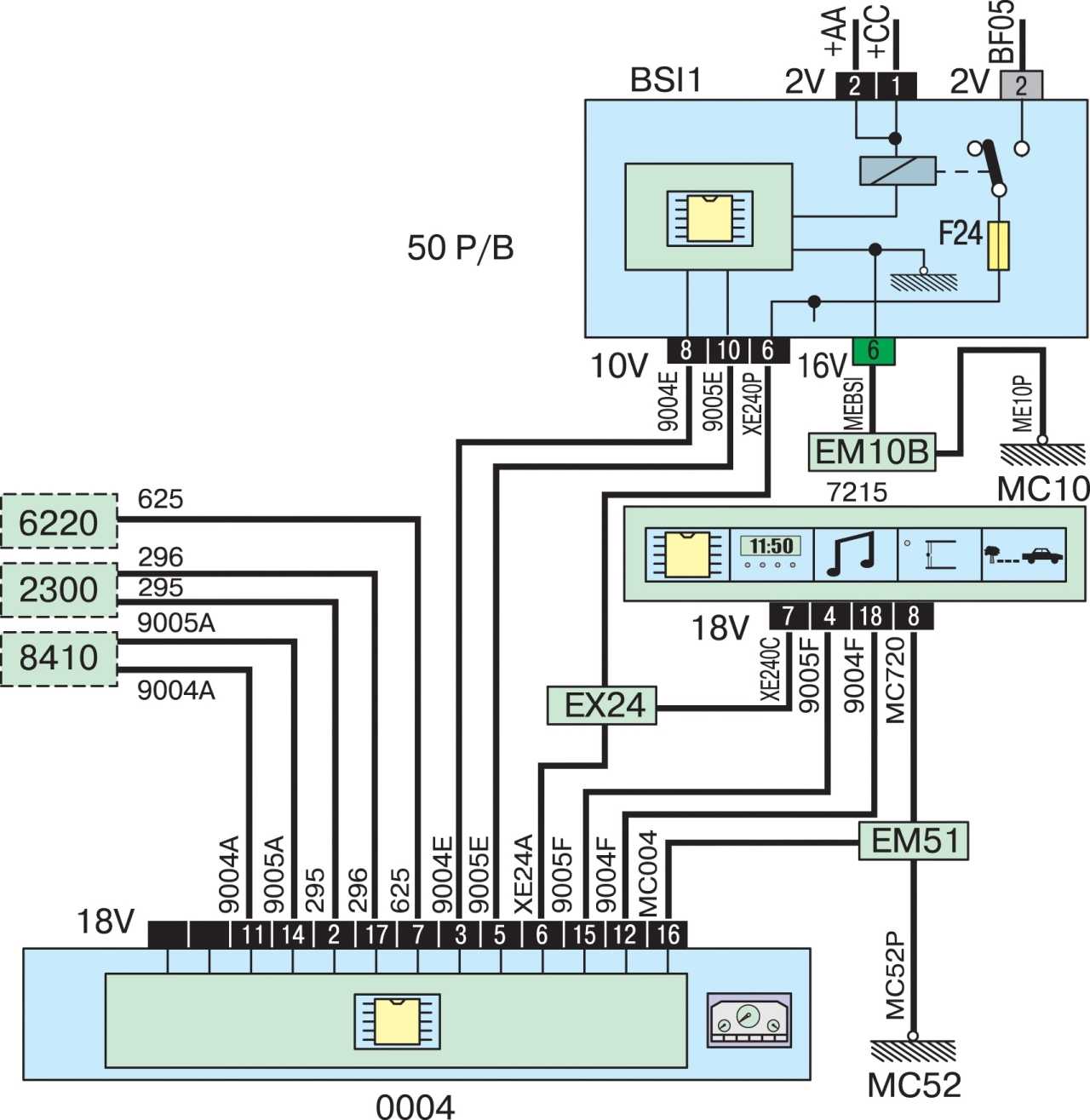

Электросхема 2 - Комбинация приборов

Электросхема 3 - Замок зажигания с противоугонным устройством

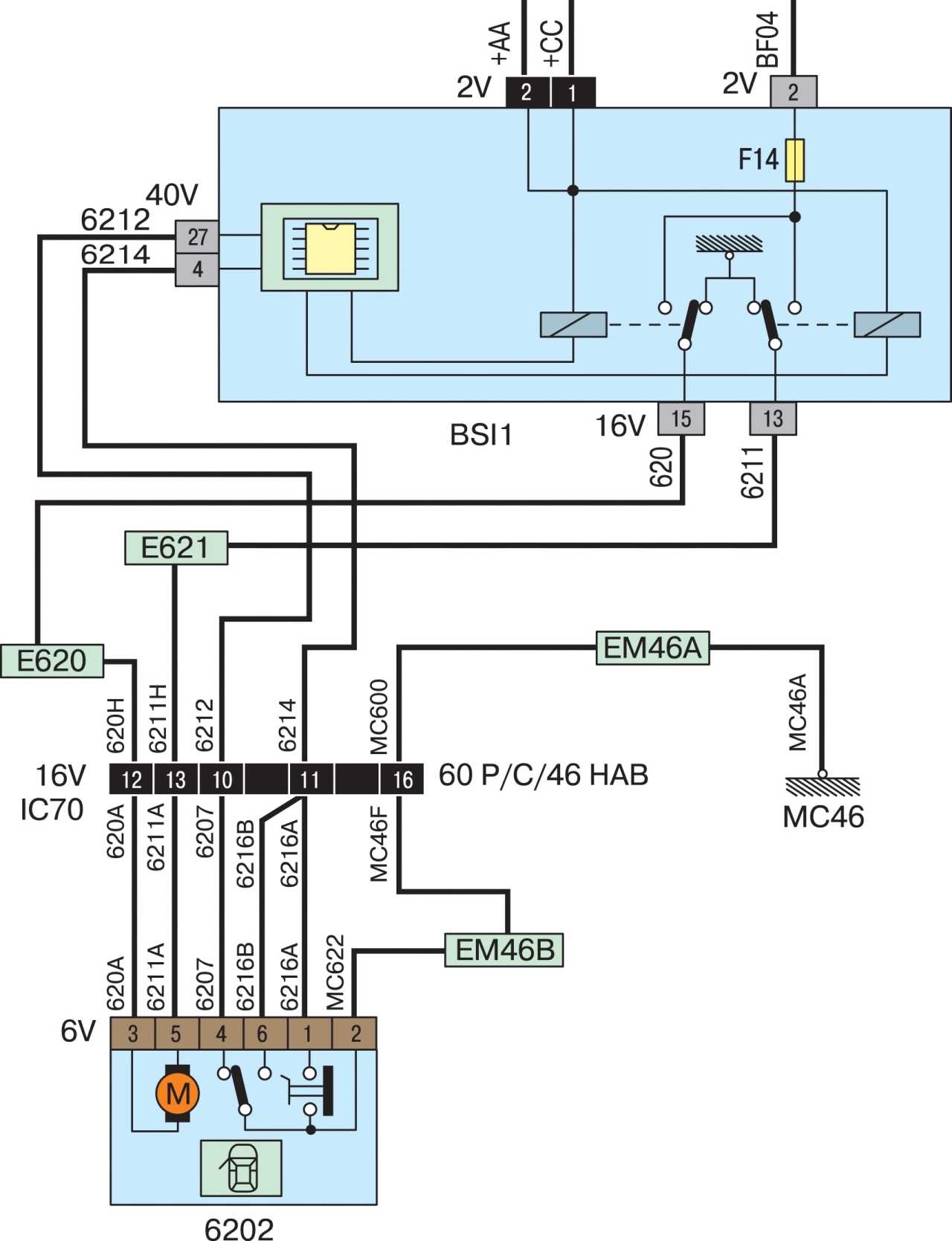

Электросхема 4 - Замок в двери переднего пассажира

Электросхема 5 - Передний потолочный плафон

Электросхема 6 - Многофункциональный дисплей

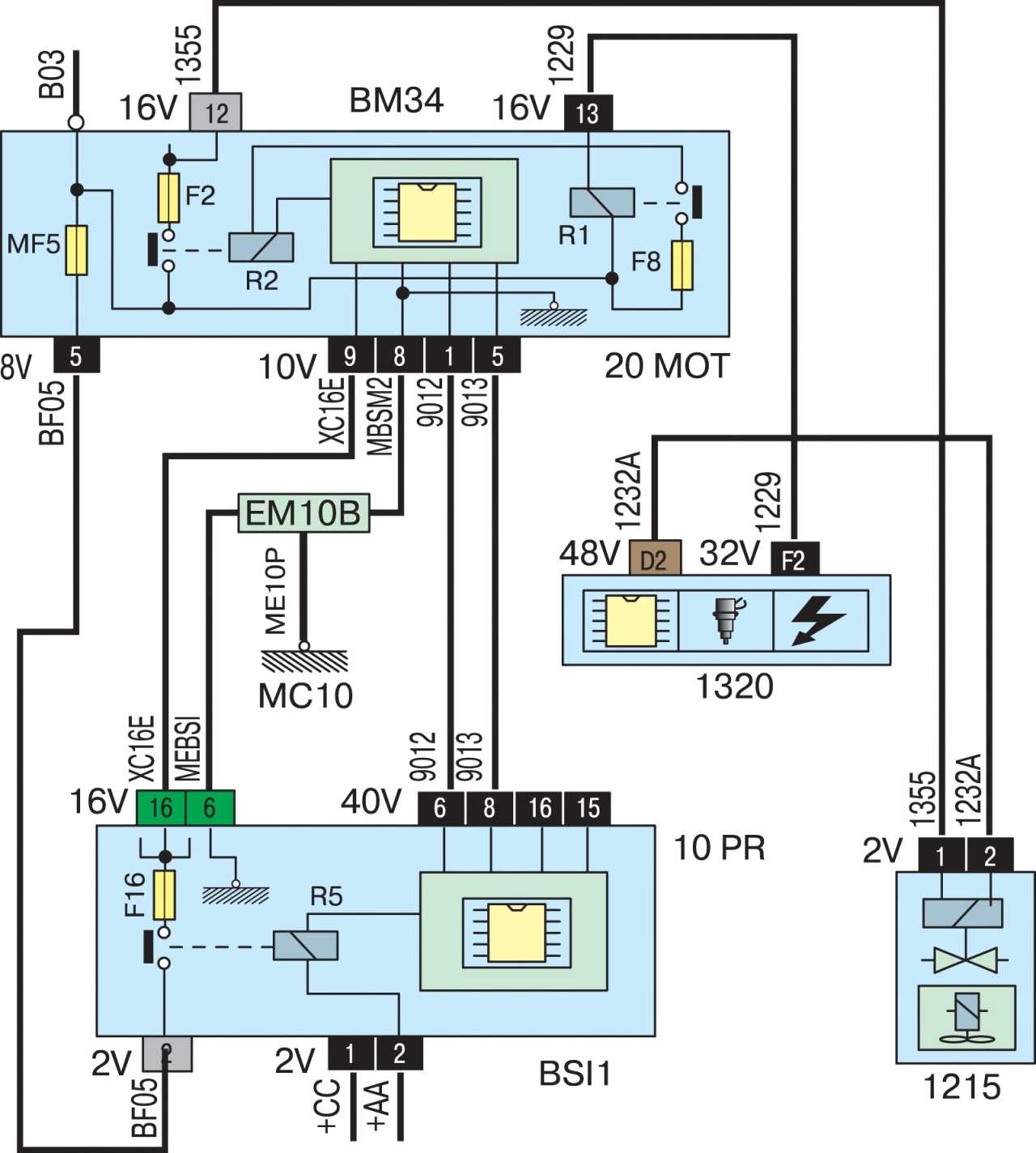

Электросхема 7 - Электрический клапан разгрузки улавливателя паров топлива

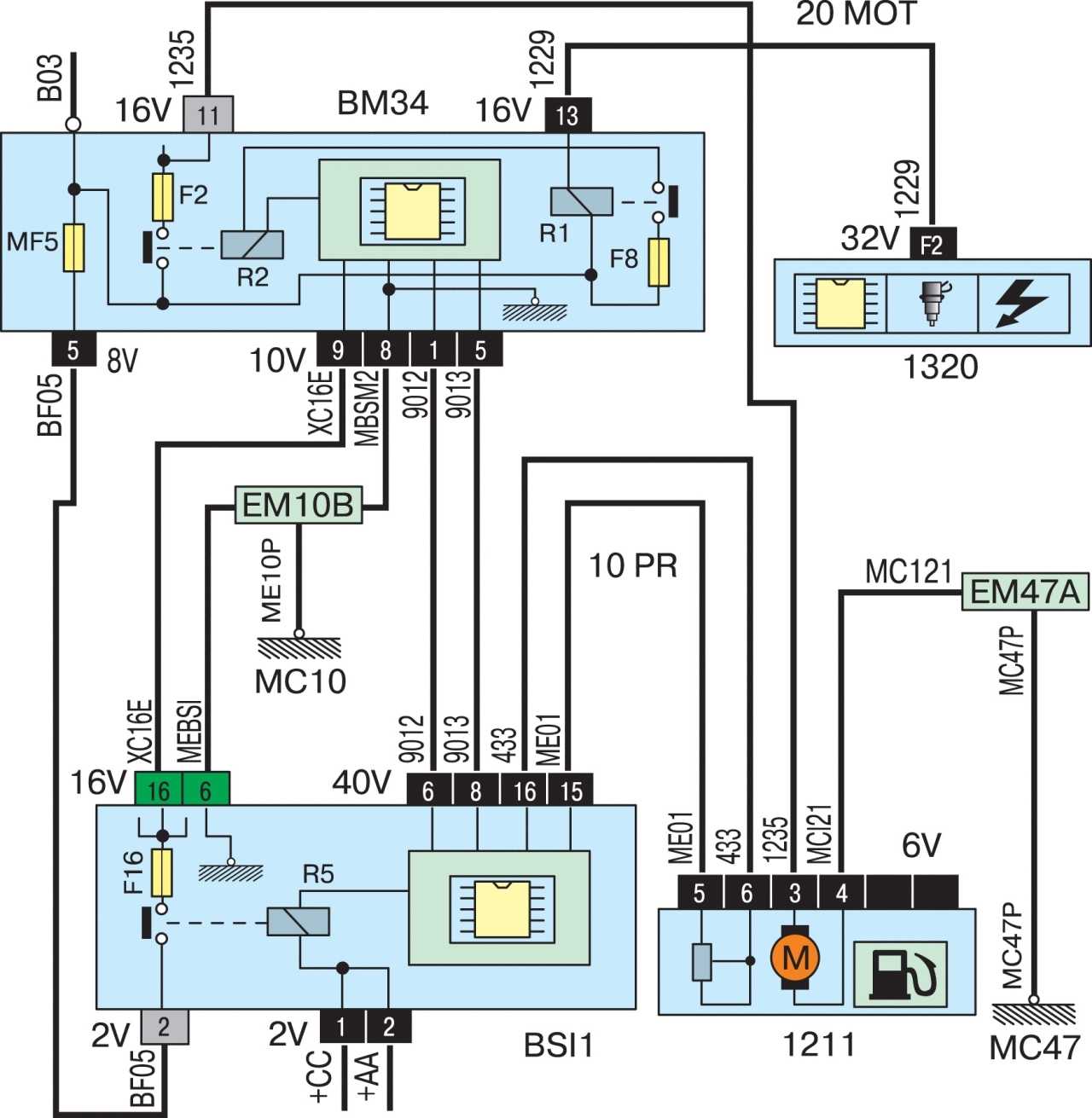

Электросхема 8 - Топливный насос, датчик уровня топлива

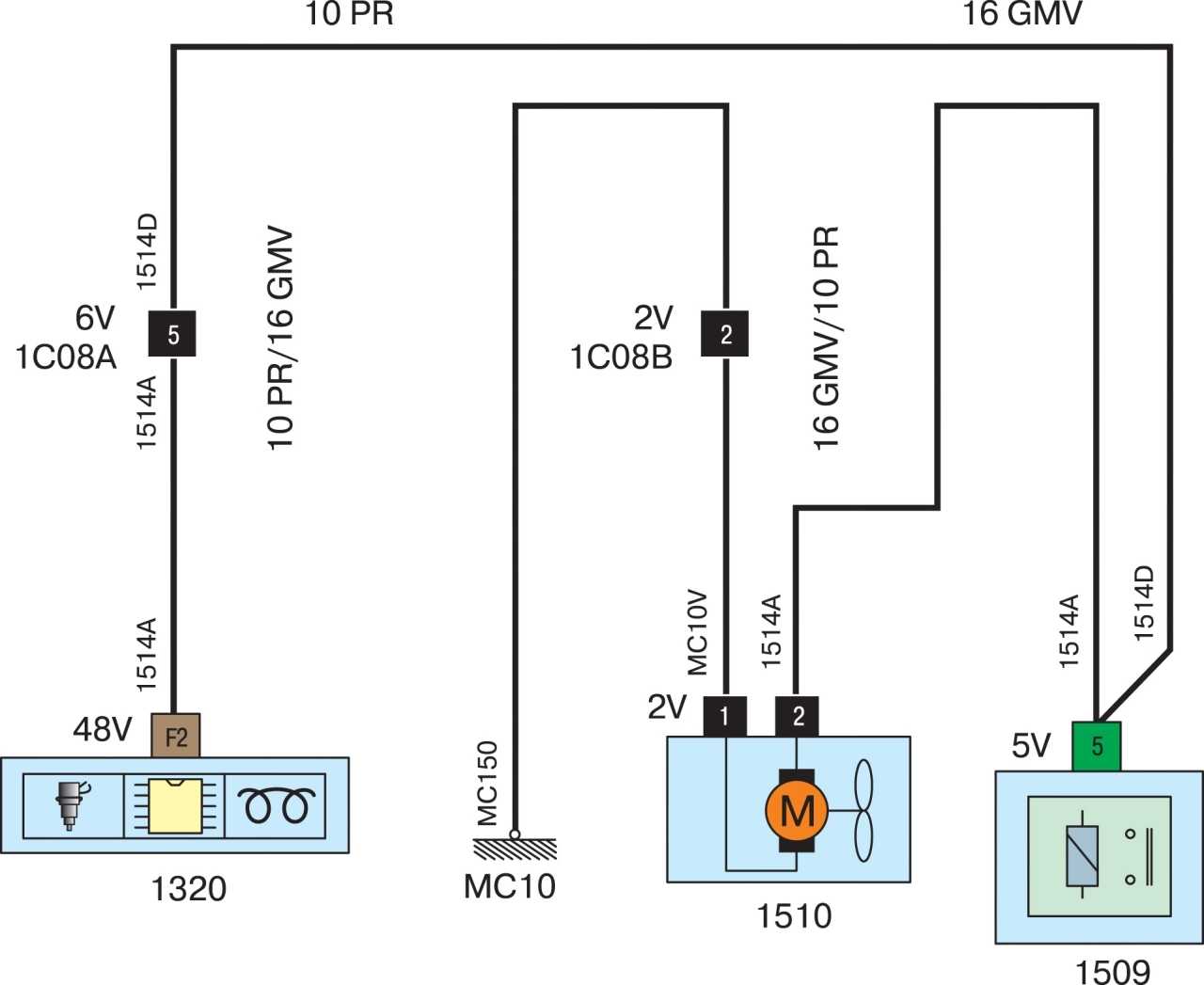

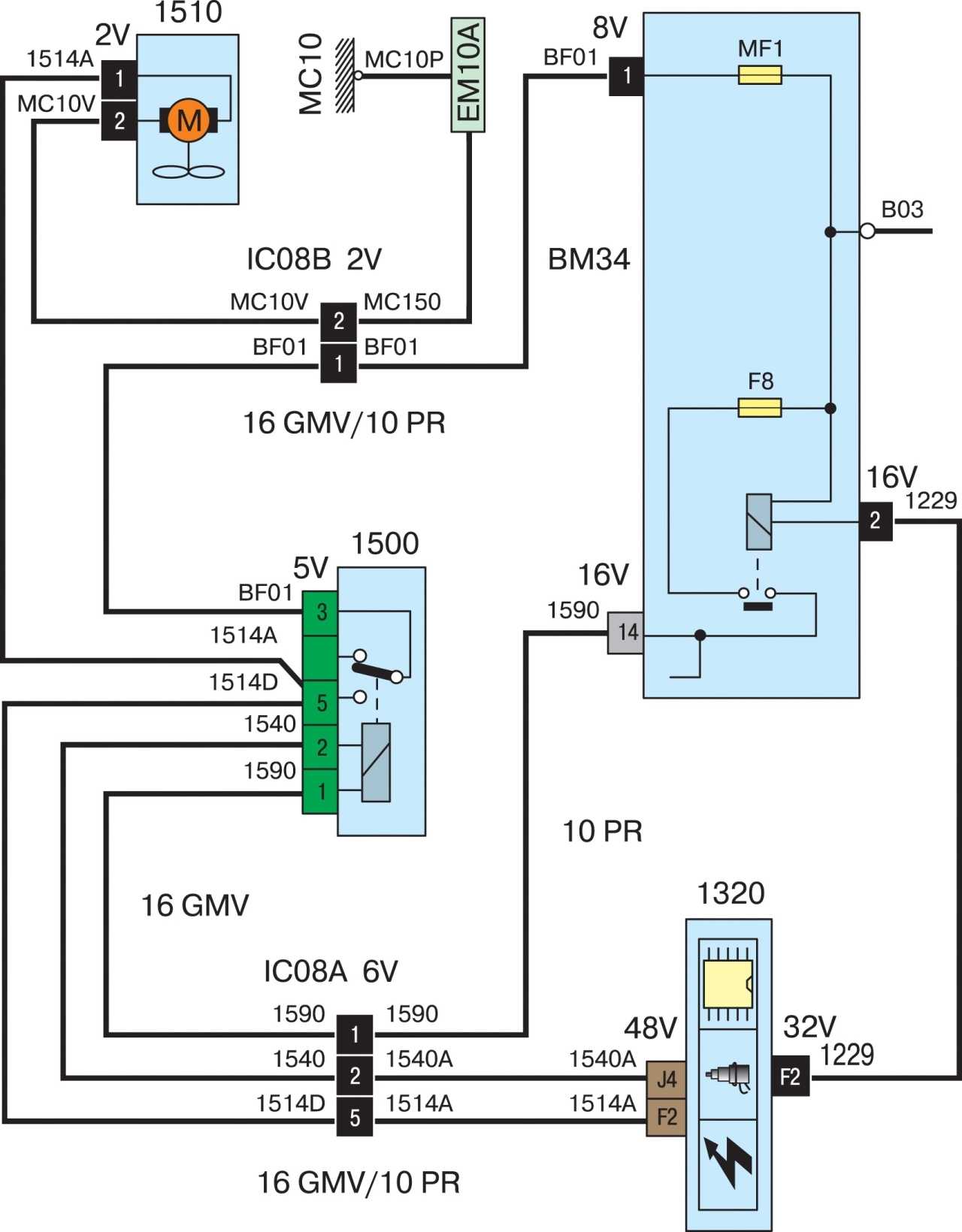

Электросхема 9 - Вентилятор радиатора

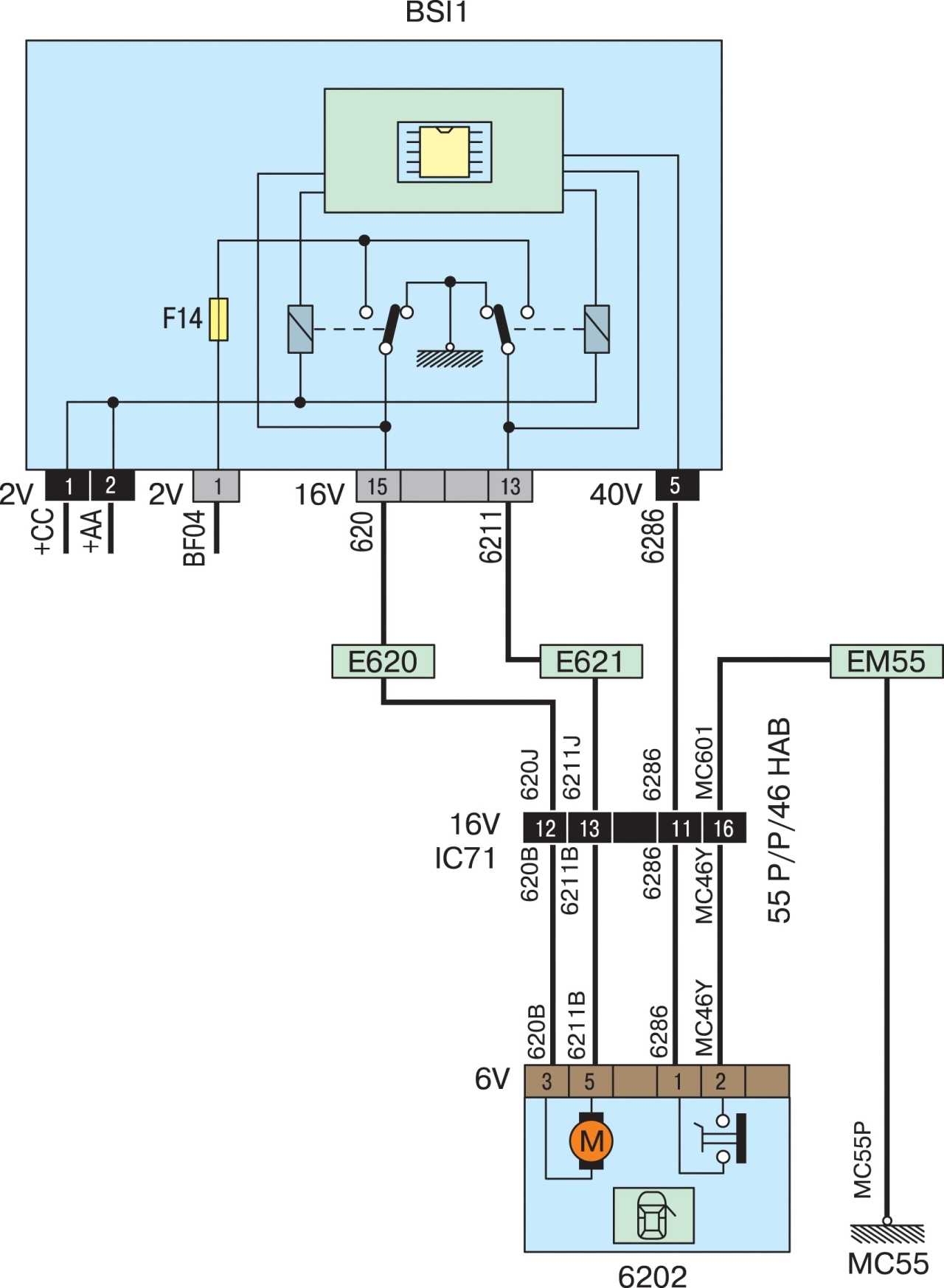

Электросхема 10 - Замок в двери водителя
