Ремонт Пежо 307 >> Схемы Электро-оборудования >> Схемы 21-30

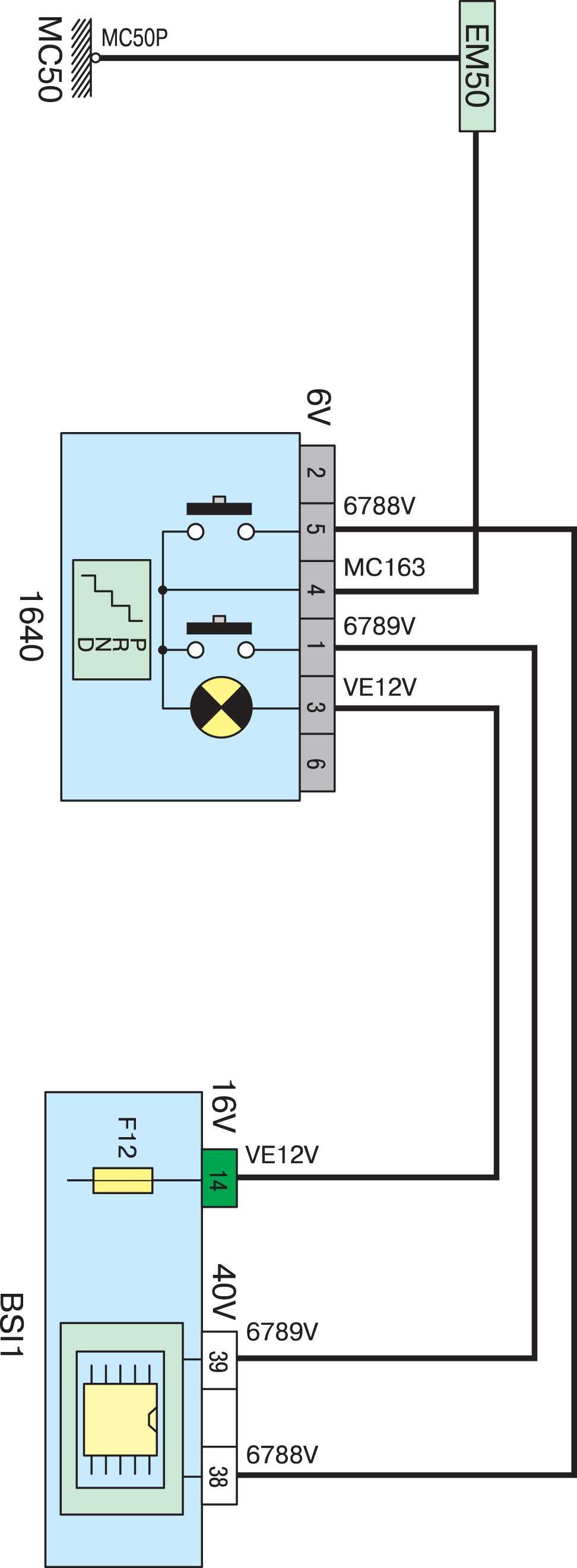

Схема 21 Схема 21. Блок управления автоматической коробки передач

Схема 22 Схема 22. Стеклоподъемники передних дверей

Схема 23 Схема 23. Электрогидравлический блок автоматической коробки передач

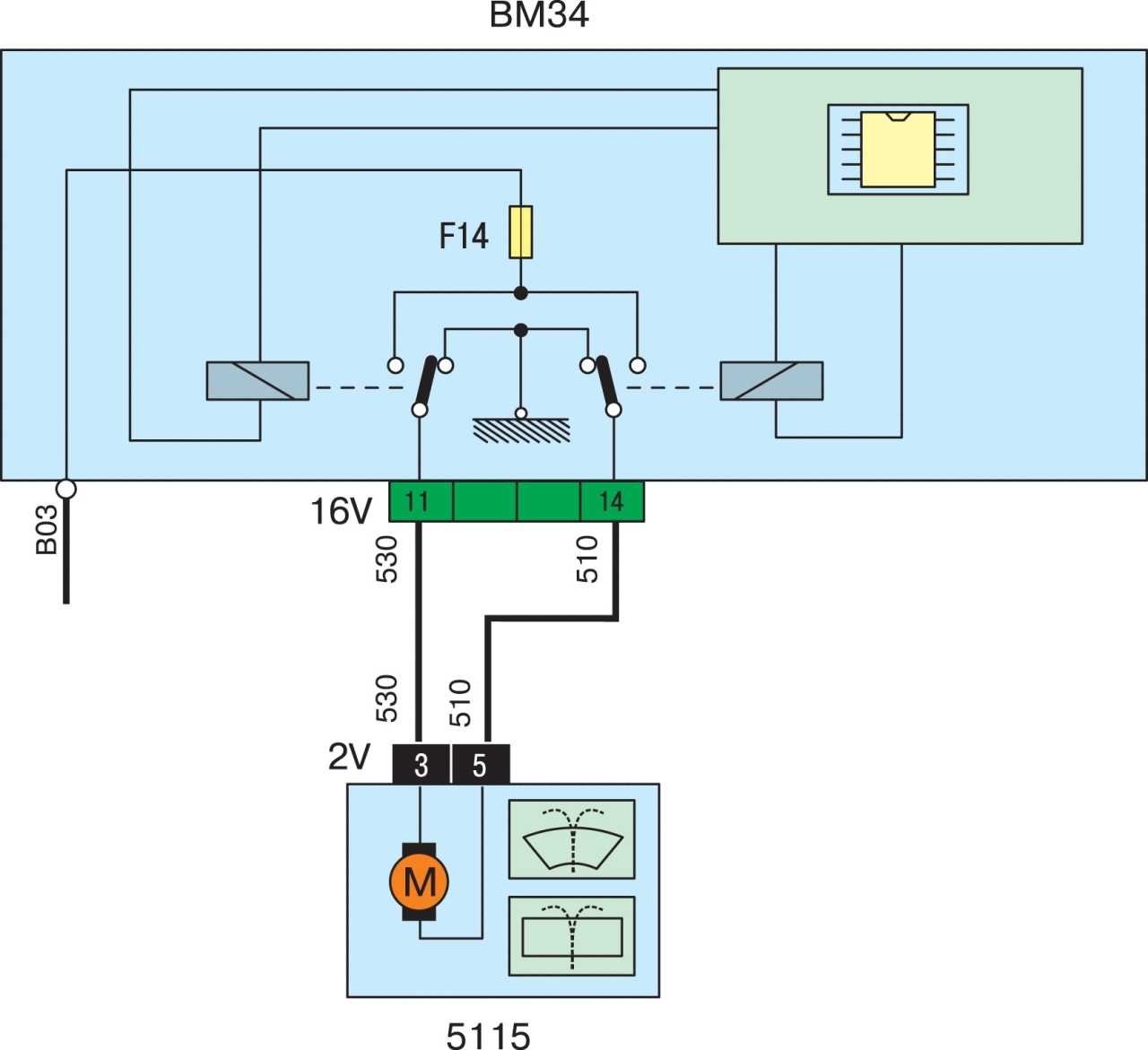

Схема 24 Схема 24. Насос омывателя ветрового и заднего стекол

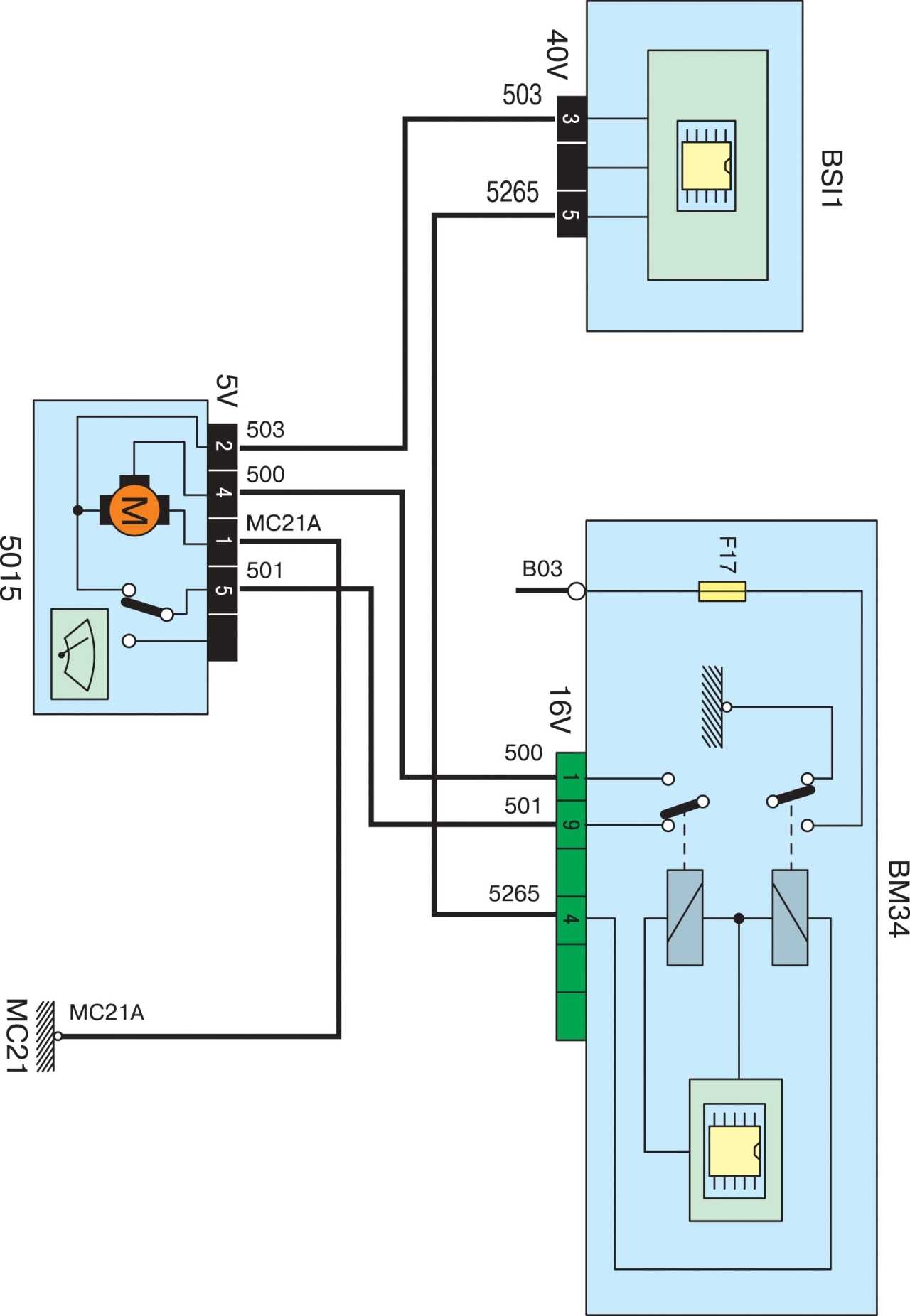

Схема 25 Схема 25. Электродвигатель очистителя ветрового стекла

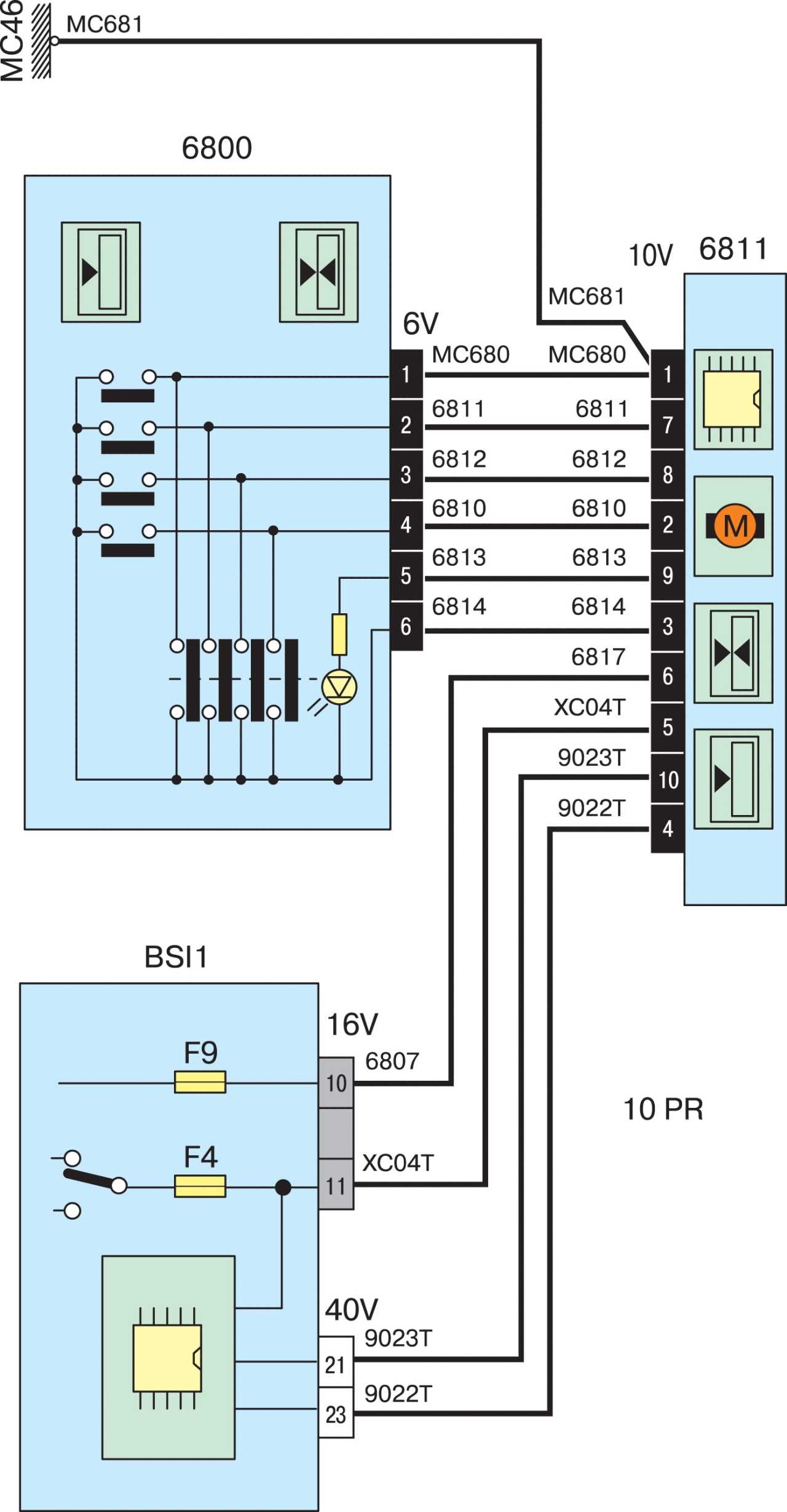

Схема 26 Схема 26. Электродвигатель привода подъемно-сдвижной панели крыши

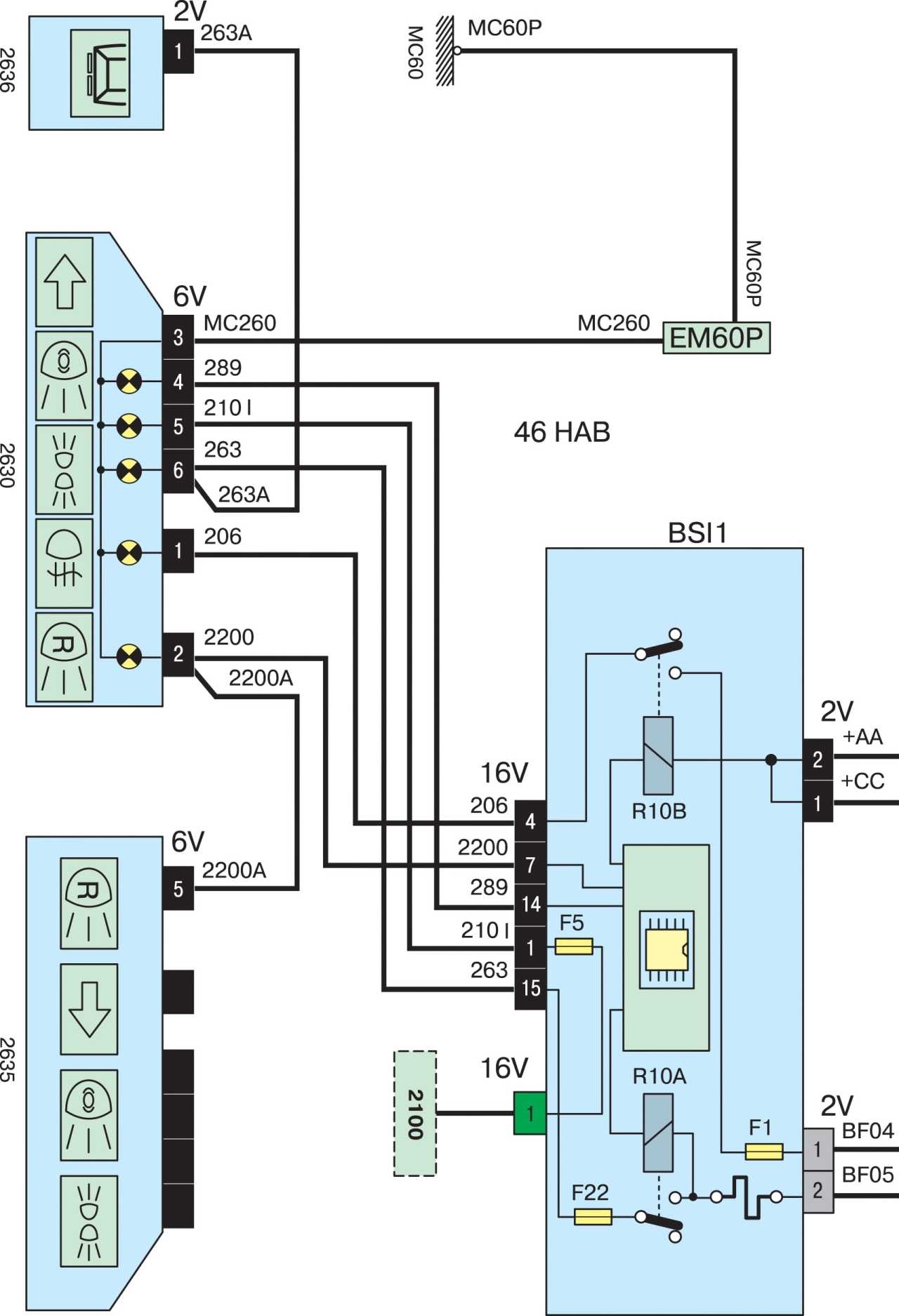

Схема 27 Схема 27. Задний правый фонарь

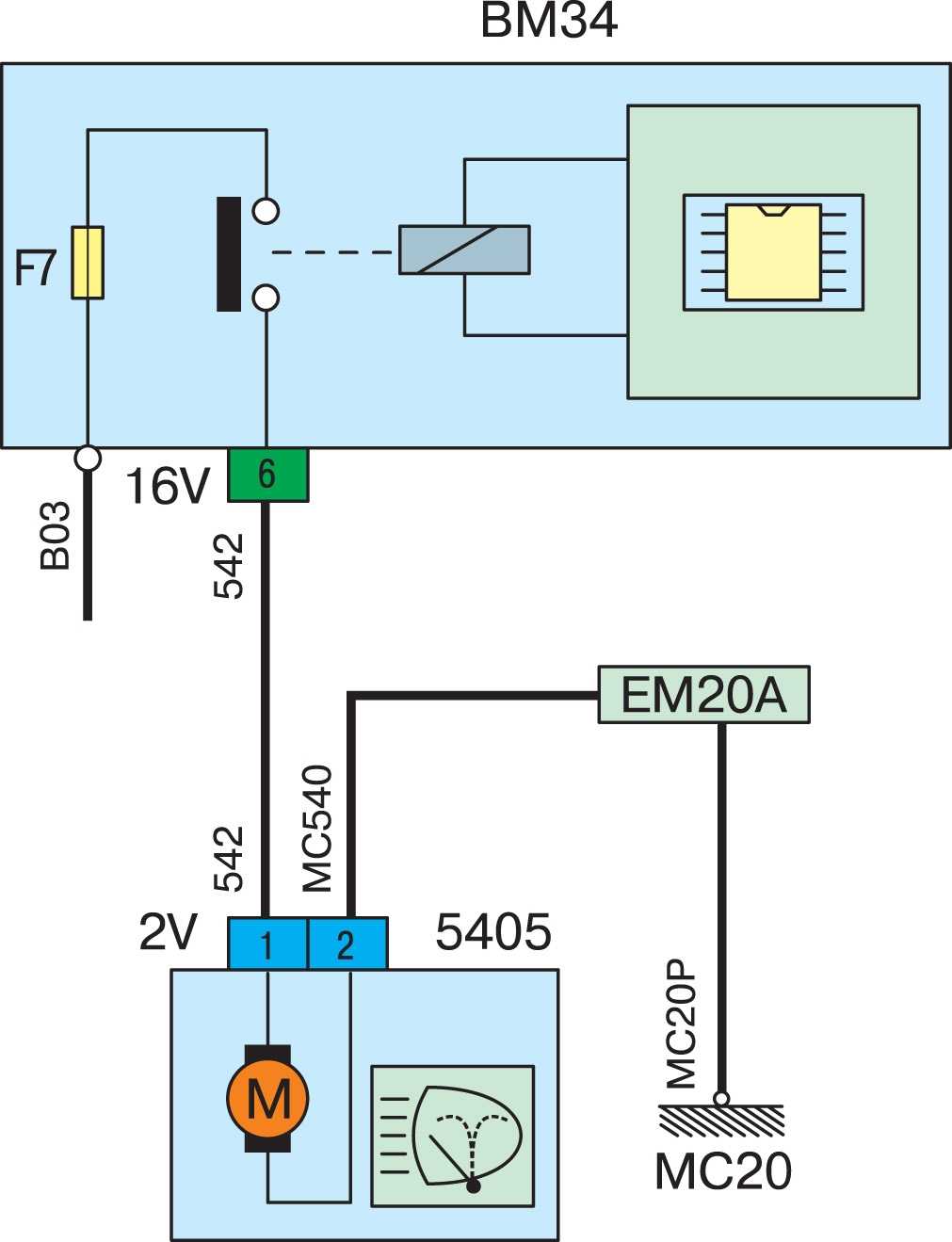

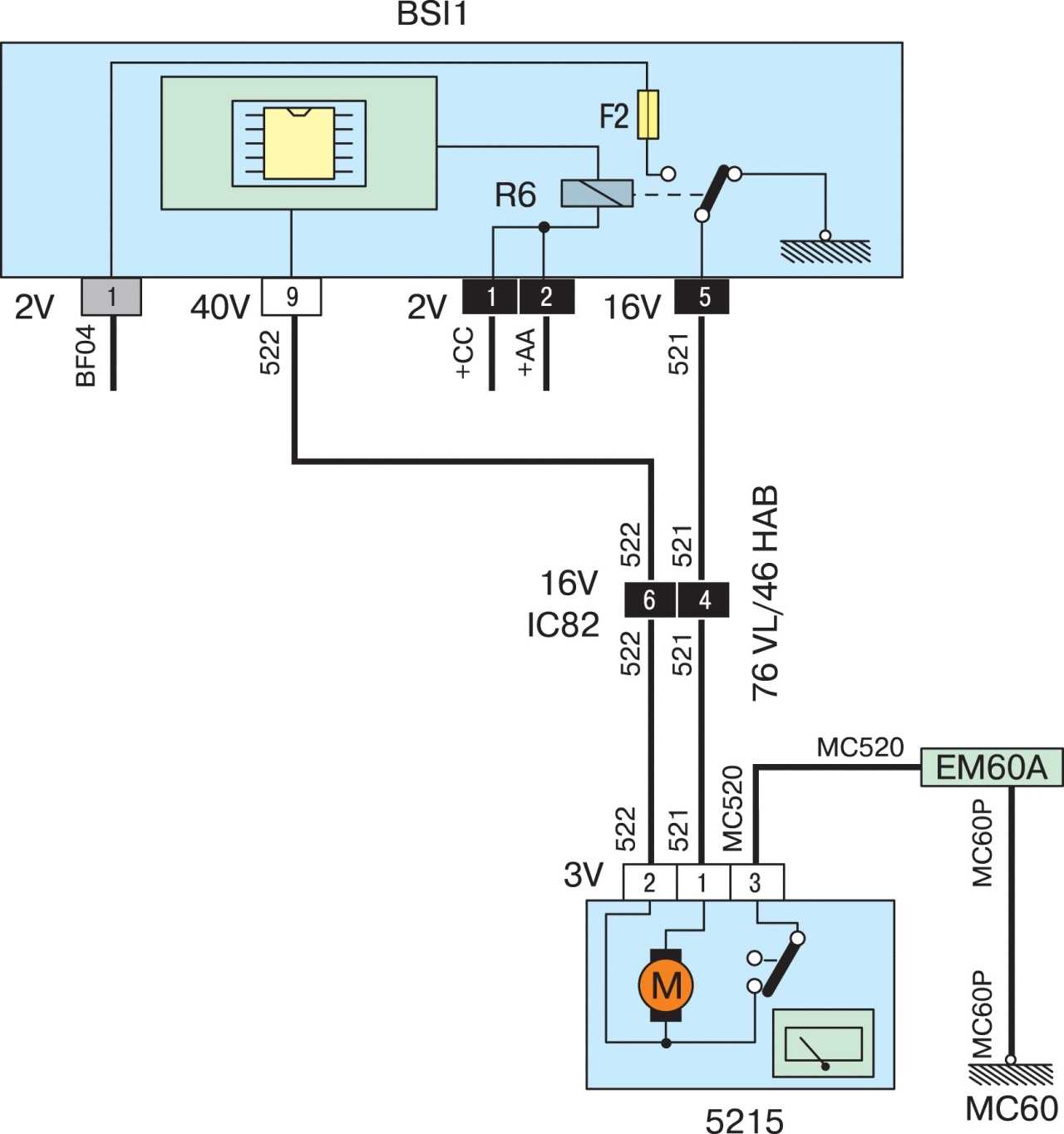

Схема 28 Схема 28. Электродвигатель очистителя заднего стекла

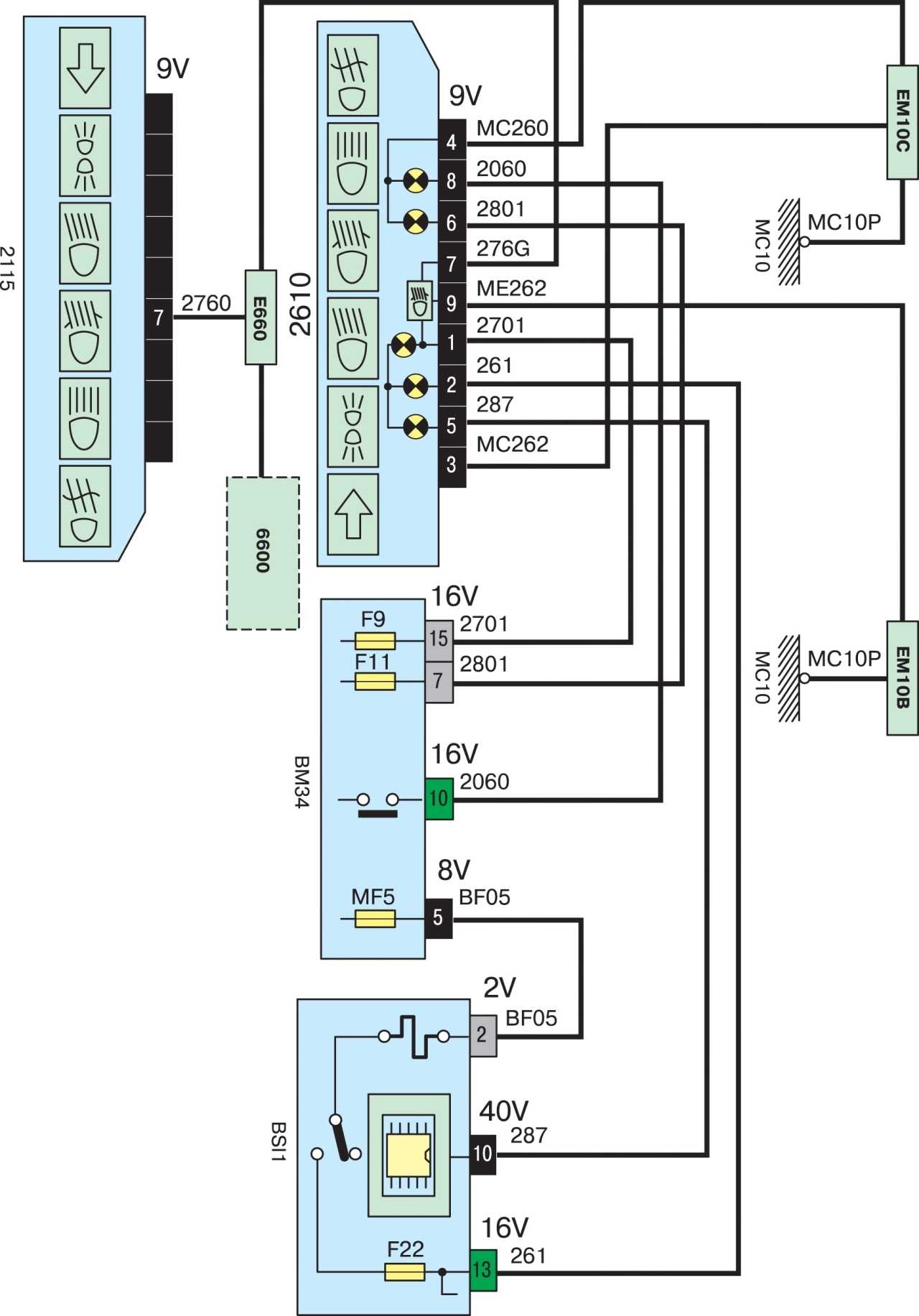

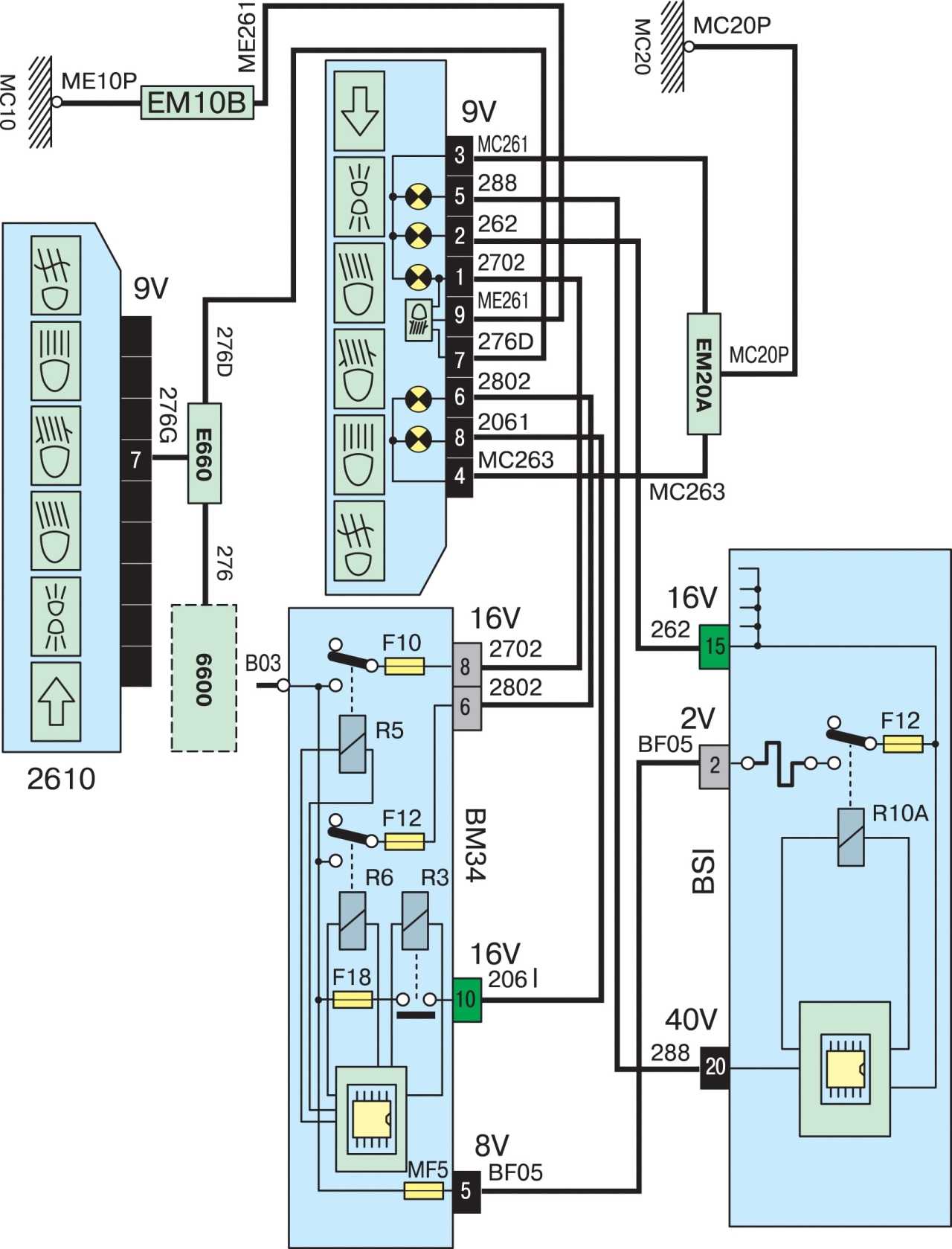

Схема 29 Схема 29. Левая фара

Схема 30 Схема 30. Дополнительный сигнал торможения
