Ремонт Пежо 307 >> Схемы Электро-оборудования >> Схемы 11-20

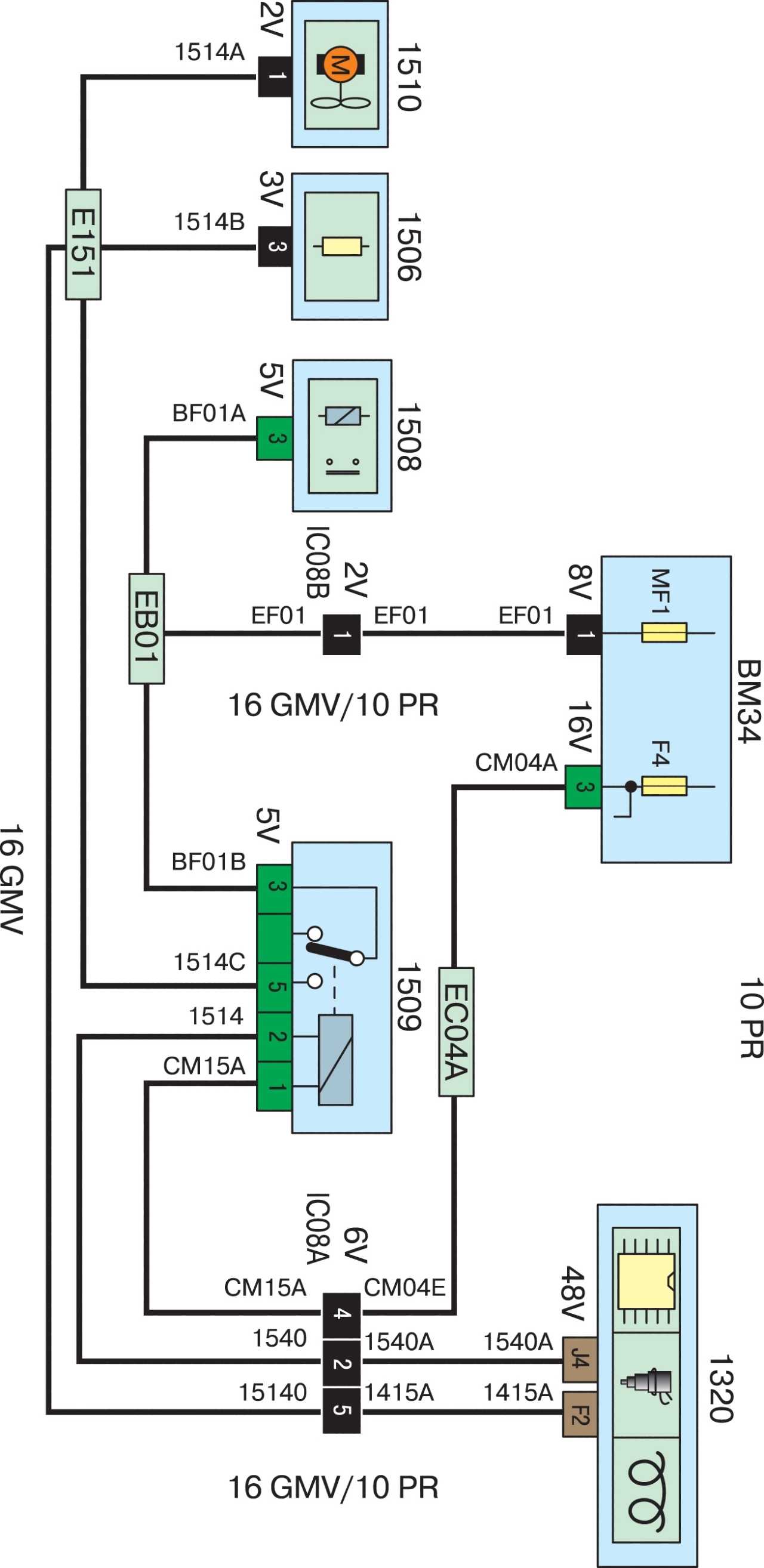

Схема 11 Схема 11. Реле вентилятора радиатора

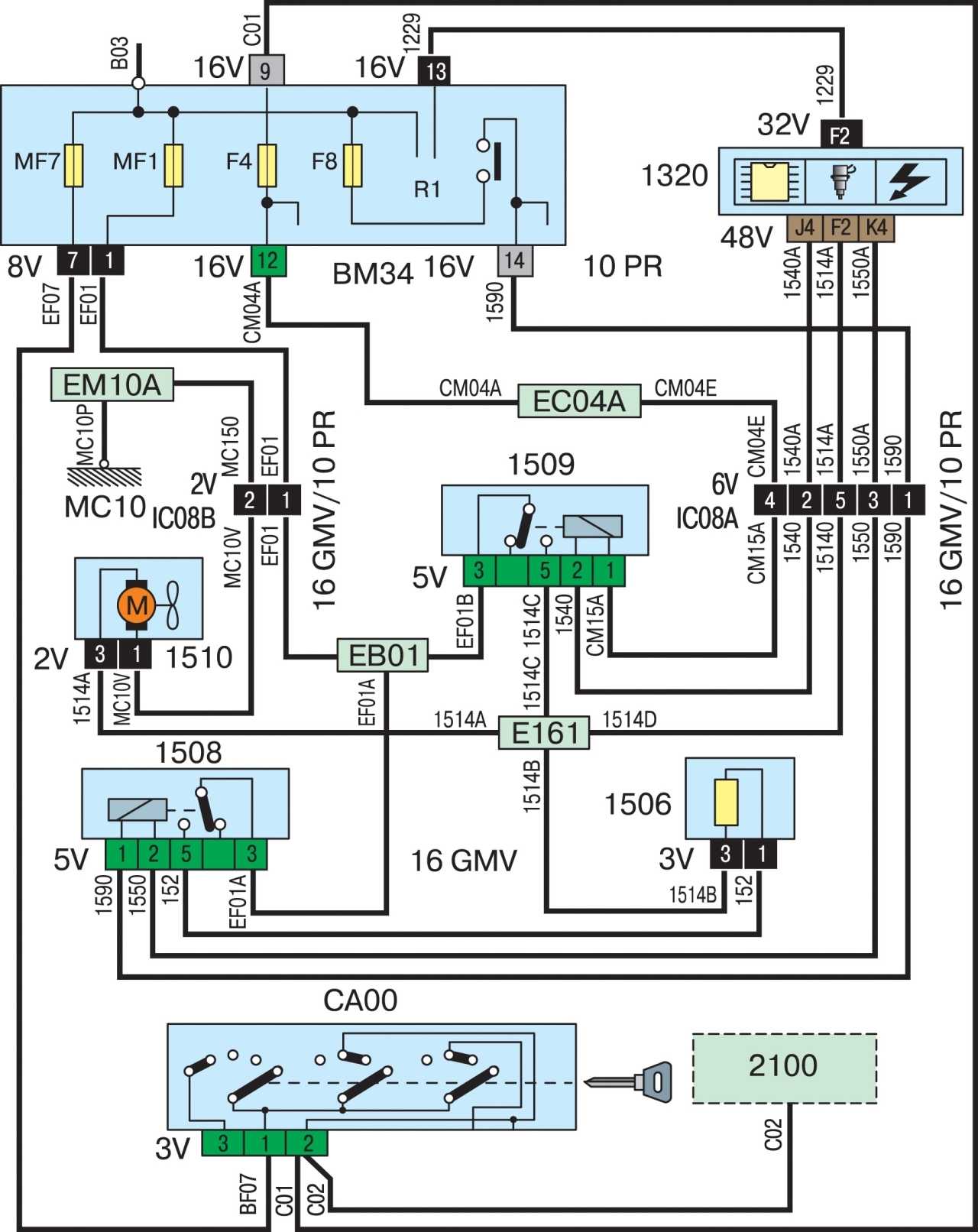

Схема 12 Схема 12. Двухскоростной вентилятор радиатора

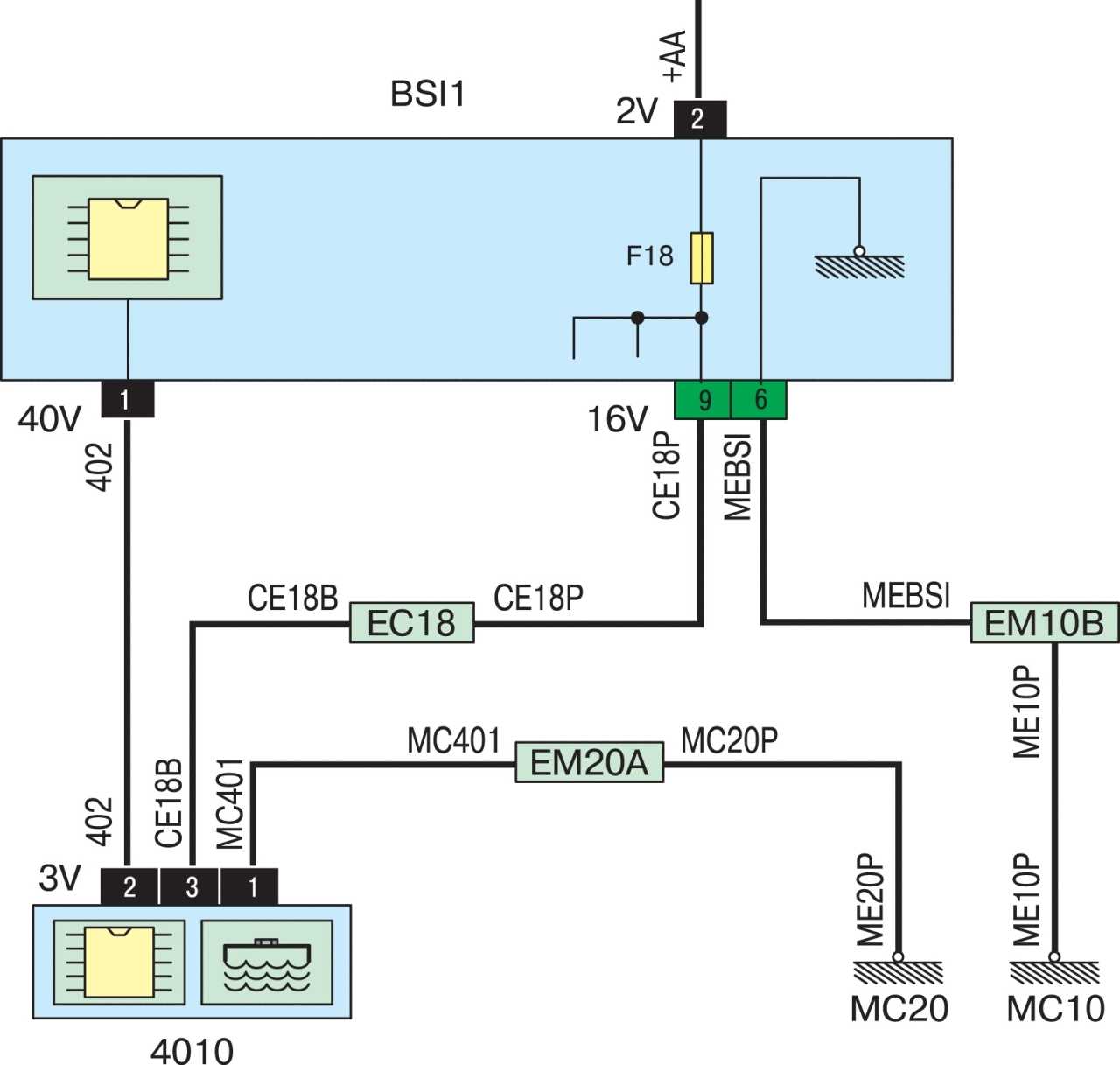

Схема 13 Схема 13. Датчик уровня охлаждающей жидкости

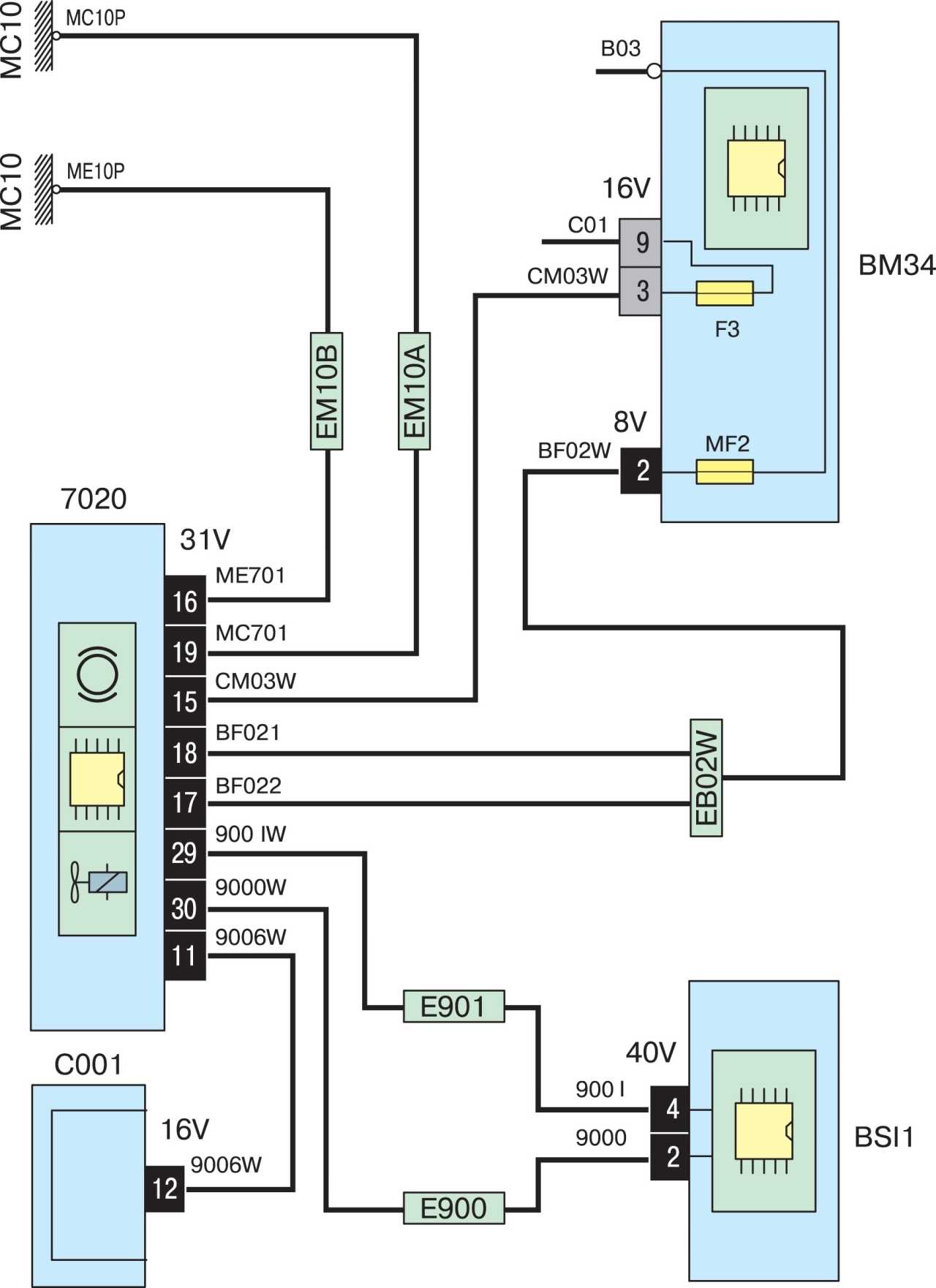

Схема 14 Схема 14. Блок управления ESP

Схема 15 Схема 15. Блок управления ABS

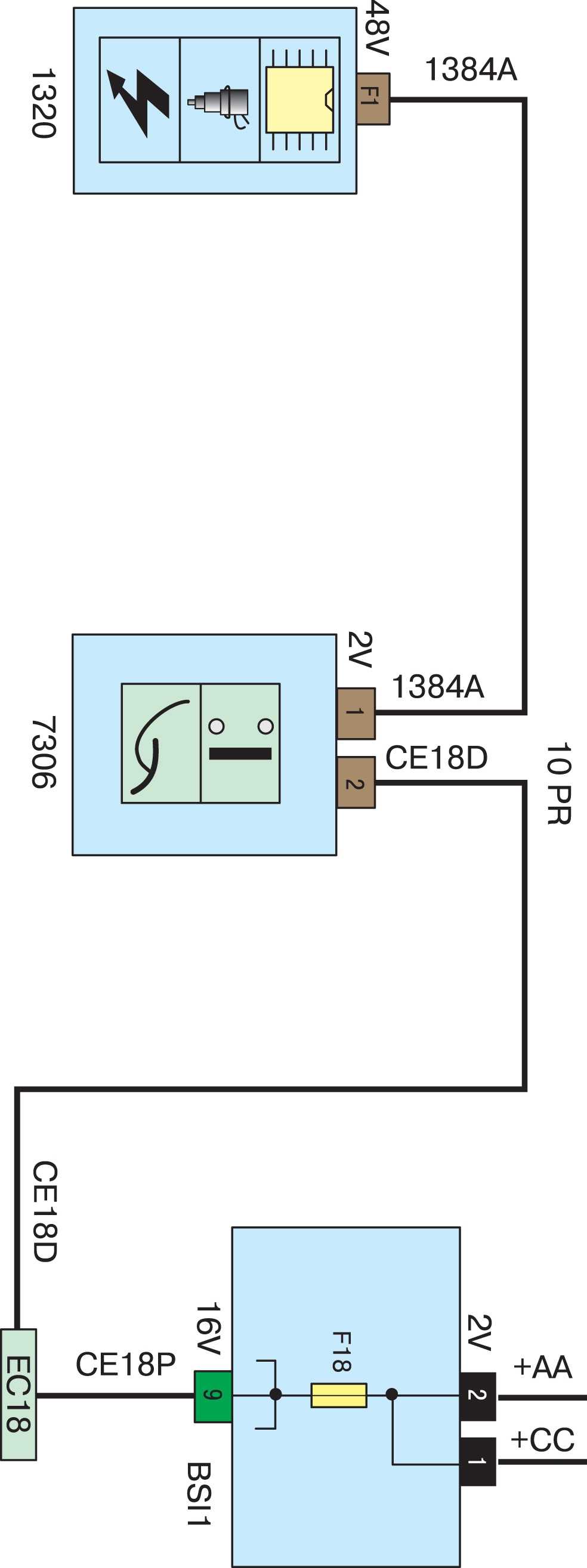

Схема 16 Схема 16. Выключатель цепи регулирования скорости (на педали сцепления)

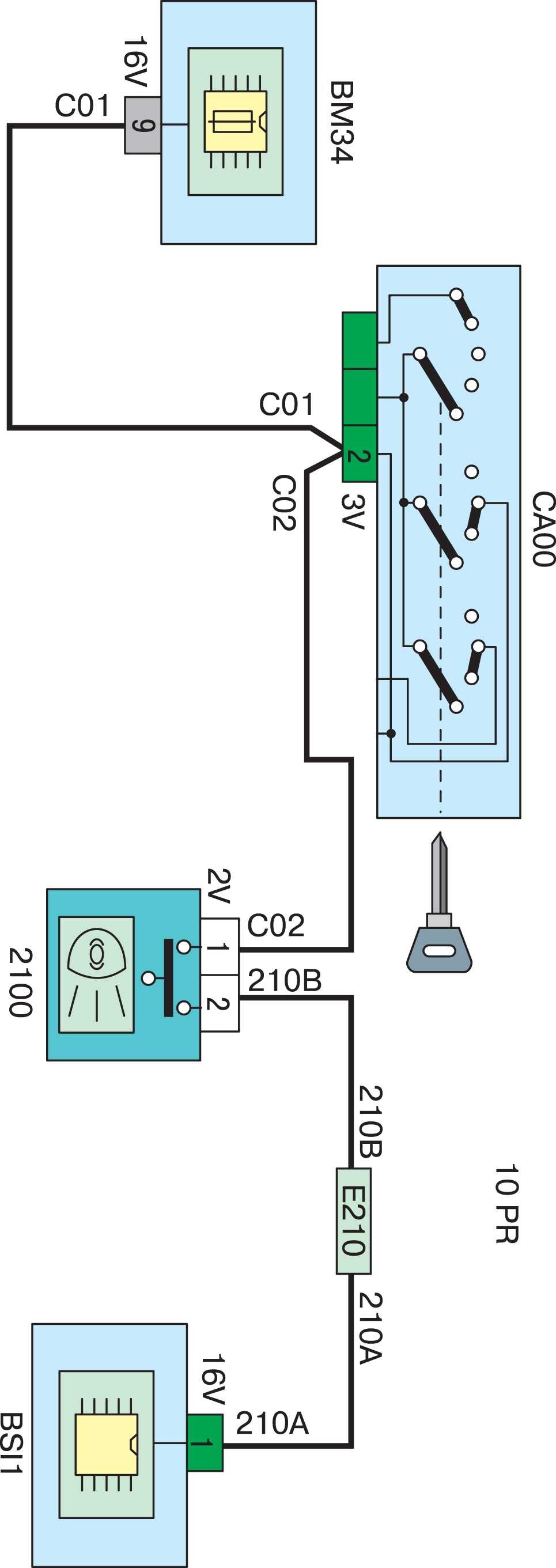

Схема 17 Схема 17. Выключатель сигнала торможения

Схема 18 Схема 18. Реле питания большой скорости электродвигателя вентилятора

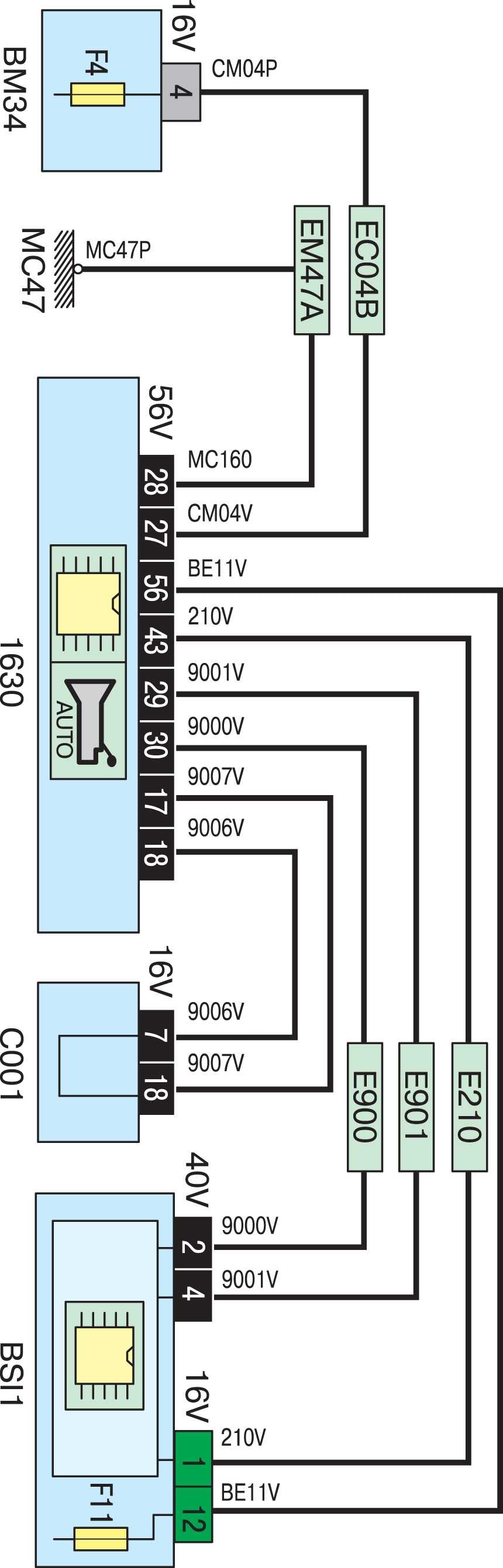

Схема 19 Схема 19. Селектор программ работы автоматической коробки передач

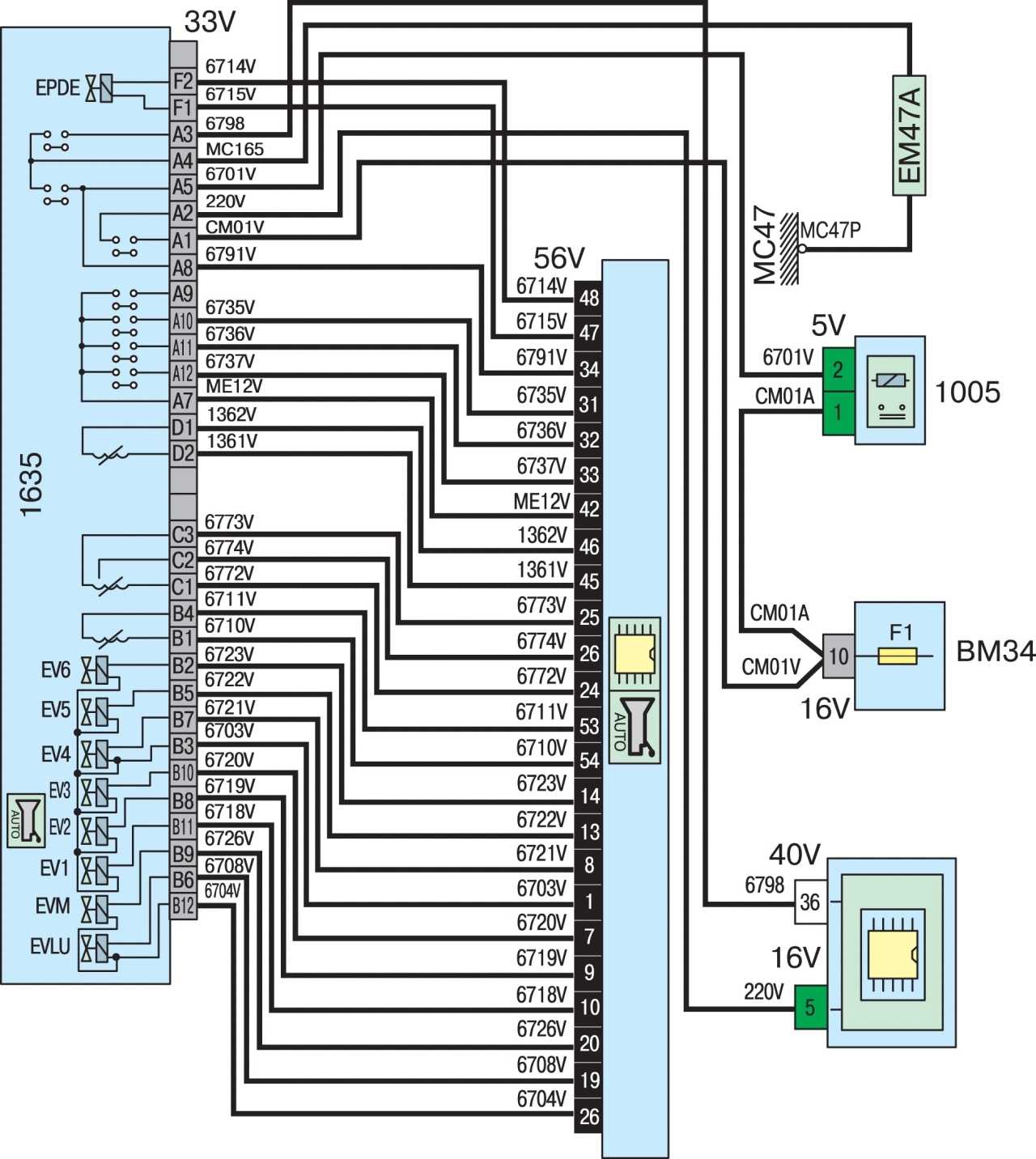

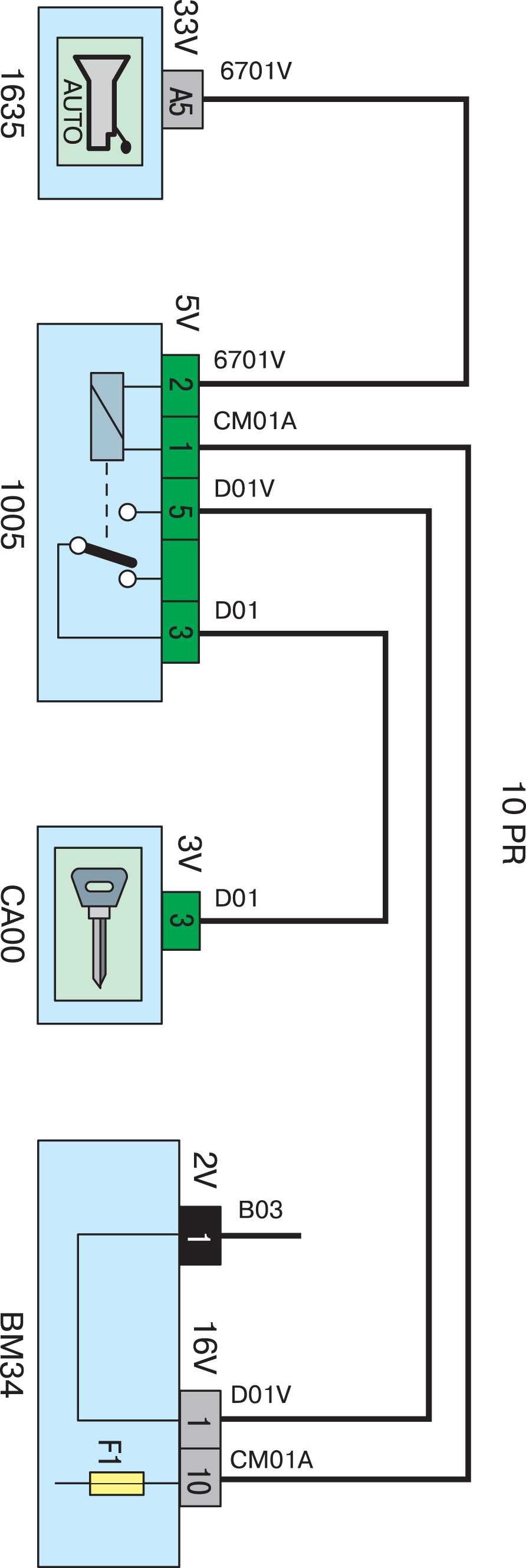

Схема 20 Схема 20. Реле автоматической коробки передач для блокировки стартера
