Снятие сцепления с маховика двигателя проводите в следующем порядке:

- снимите коробку передач с двигателя;

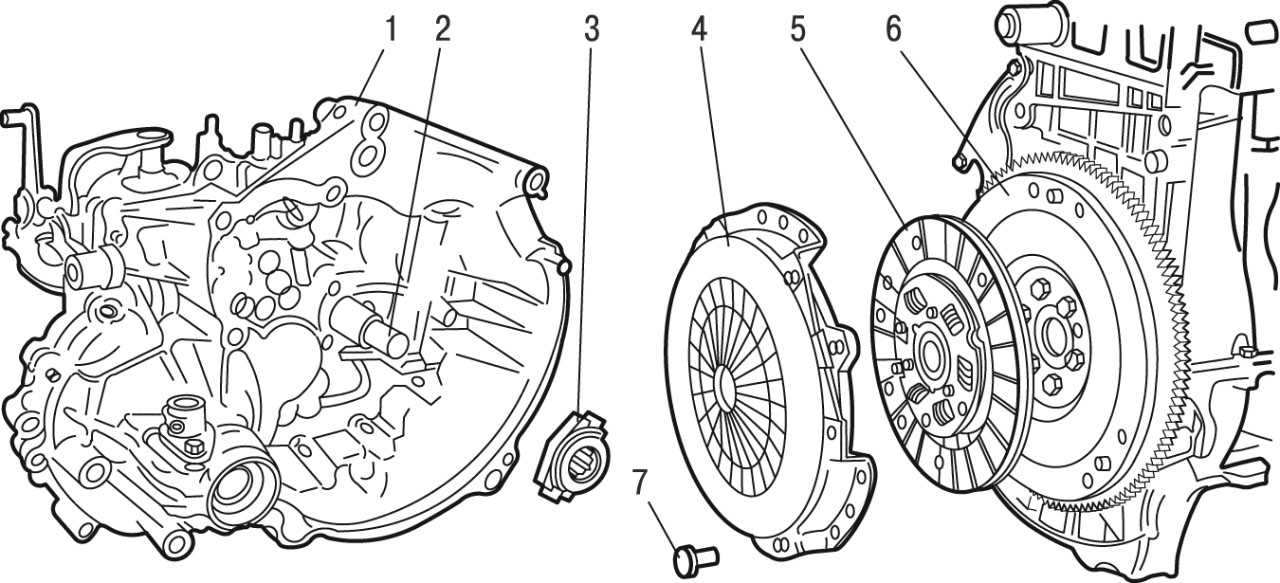

Рис. 6.12. Детали сцепления: 1 — коробка передач; 2 — первичный вал; 3 — подшипник выключения сцепления; 4 — кожух с нажимным диском; 5 — ведомый диск; 6 — маховик; 7 — болт

- обозначьте метками положение кожуха нажимного диска относительно маховика 6 ( рис. 6.12 );

- постепенно, крест-накрест отверните болты 7 крепления кожуха к маховику и снимите его вместе с ведомым диском.

Проверку технического состояния деталей сцепления проводите в следующем порядке:

- проверьте состояние нажимного диска сцепления;

- проверьте износ на концах диафрагменной пружины;

- проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности;

- проверьте неплоскостность нажимного диска;

- проверьте толщину накладок ведомого диска сцепления;

- проверьте состояние поверхности трения маховика на отсутствие трещин, пригара и износа поверхности;

- проверьте состояние шестерни стартера;

- проверьте отсутствие следов масла в зоне установки сальника коленчатого вала и коробки передач;

- проверьте состояние подшипника выключения сцепления.

Установку сцепления проводите в следующем порядке:

- приложите ведомый диск сцепления к маховику, при этом ориентируйте его так, как он стоял до снятия;

- установите нажимной диск сцепления на маховик. При повторной установке ранее снятого ведомого диска сцепления проверьте, чтобы нанесенные перед снятием метки были совмещены;

- используя специальную оправку или старый первичный вал коробки передач, отцентрируйте диск сцепления относительно маховика;

- поэтапно, по диагонали затяните болты крепления нажимного диска сцепления моментом 15 Н·м. Извлеките оправку из диска сцепления;

- убедитесь, что шлицы первичного вала коробки передач и направляющая втулка подшипника очищены от грязи. Смазку на шлицы первичного вала наносить не следует;

- нанесите тонкий слой смазки Molykote BR PLUS на подшипник выключения сцепления;

- установите подшипник выключения сцепления на втулку;

- установите коробку передач.
