Снятие

Снимите правое переднее колесо.

Снимите грязезащитный щит двигателя.

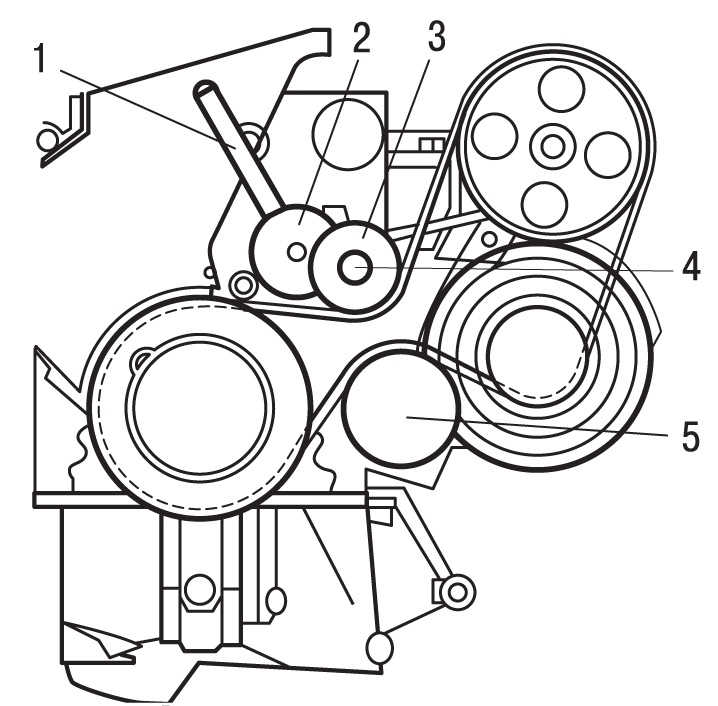

Рис. 3.84. Расположение ремня привода вспомогательных агрегатов на двигателе EW10J4 с усилителем рулевого управления: 1 — специальное приспособление; 2 — динамический натяжитель ремня; 3 — ролик; 4 — болт; 5 — ролик

Рис. 3.85. Расположение ремня привода вспомогательных агрегатов на двигателе EW10J4 с усилителем рулевого управления и системой кондиционирования воздуха: 1 — специальное приспособление; 2 — динамический натяжитель ремня; 3 — ролик; 4 — болт; 5 — ролик

Ослабьте натяжение ремня, поворачивая болт 2 ( рис. 3.84 , 3.85 ).

Зафиксируйте в заданном положении динамический натяжитель 2 с помощью специального приспособления 1.

ПРЕДУПРЕЖДЕНИЕ Мелом, маркером или краской отметьте направление вращения ремня привода навесных агрегатов. Если при установке ремень привода навесных агрегатов будет вращаться в другую сторону, это приведет к его разрушению.

Снимите ремень привода вспомогательных агрегатов со шкивов.

Проверьте, что ролики 3 и 5 вращаются равномерно и плавно.

Установка

Наденьте ремень на шкивы коленчатого вала и вспомогательных агрегатов.

Убедитесь, что ремень правильно расположился на всех шкивах и роликах.

Потянув за петлю, снимите специальное приспособление 1, при этом произойдет автоматическое натяжение ремня.

Дальнейшую установку ремня привода вспомогательных агрегатов проводите в последовательности, обратной снятию.
