Ремонт Пежо 307 >> Электро-оборудование >> Интеллектуальный коммутационный блок >> Снятие
Для снятия интеллектуального коммутационного блока:
- отсоедините провод «массы» от аккумуляторной батареи;

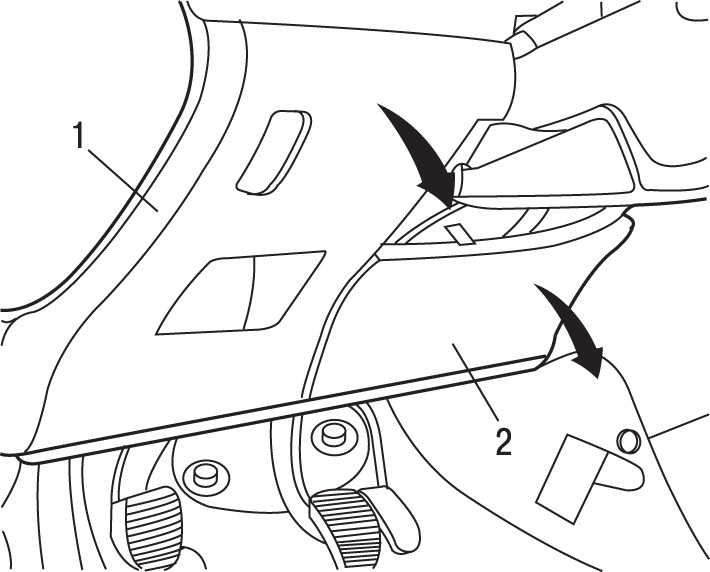

Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки



- для доступа к интеллектуальному коммутационному блоку, расположенному в панели приборов снимите крышку 1 (см. рис. 9.5 ), освободив ее из фиксаторов и потянув вниз;

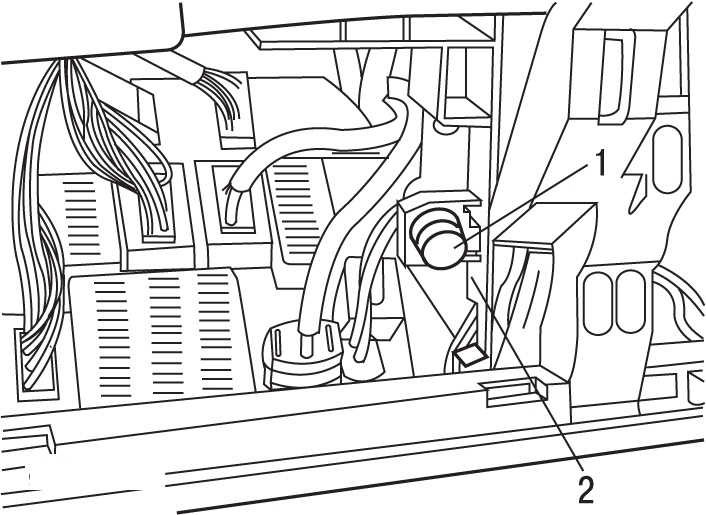

Рис. 9.8. Расположение фиксатора (1) и скоб (2) крепления интеллектуального коммутационного блока



- с каждой стороны интеллектуального коммутационного блока освободите фиксаторы 1 ( рис. 9.8 ), повернув их на четверть оборота, отведите нижние скобы 2 крепления и отклоните блок от панели приборов;
- отсоедините все электрические разъемы от интеллектуального коммутационного блока;
- слегка приподнимите заднюю часть интеллектуального коммутационного блока и потяните его на себя, чтобы снять с опоры;
