Для установки интеллектуального коммутационного блока:

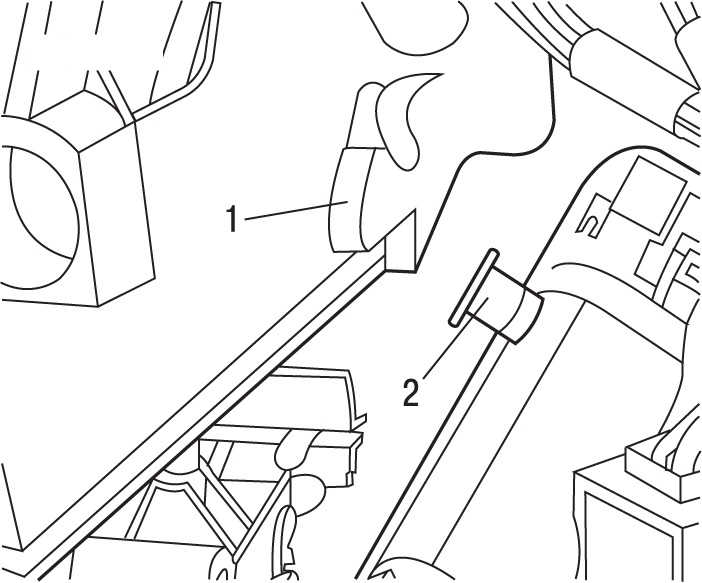

Рис. 9.9. Установка интеллектуального коммутационного блока: 1 — опорные кронштейны выемки панели приборов; 2 — направляющие стержни

- установите интеллектуальный коммутационный блок на опору, вставив направляющие стержни 2 ( рис. 9.9 ) в опорные выемки кронштейна 1 панели приборов;

- подсоедините все электрические разъемы к интеллектуальному коммутационному блоку;

- дальнейшая установка проводится в последовательности, обратной снятию;

- в случае замены интеллектуального коммутационного блока с помощью прибора DIAG 2000 адаптировать его конфигурацию;

- подсоедините провод «массы» к аккумуляторной батарее;

- проверьте работоспособность блока;

- инициируйте все электронные системы.
