В автоматическая коробке передач AL4 не требуется замена рабочей жидкости в течение всего срока службы. Следует только проверять уровень рабочей жидкости через каждые 60 000 км пробега. Несмотря на это, коробка передач имеет систему измерения количества рабочей жидкости и счетчик ее «старения». Когда счетчик показывает предельное значение, компьютер управления коробкой передач сообщает об этом водителю одновременным миганием индикаторов «sport» и «winter» в комбинации приборов.

При проведении любых работ необходимо добавить как минимум 0,5 л свежей рабочей жидкости в коробку передач, обновить показания счетчика с помощью диагностического прибора.

Примечание Рабочую жидкость сливайте после прогрева коробки передач.

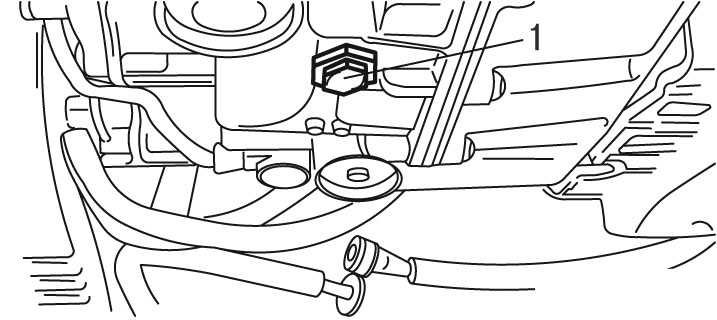

Рис. 6.100. Сливная пробка коробки передач: 1 — болт

Чтобы слить рабочую жидкость, ключом «на 27» отверните болт 1 ( рис. 6.100 ) и слейте рабочую жидкость.

Заполнение рабочей жидкостью коробки передач - проводите в следующем порядке:

- заверните болт сливного отверстия;

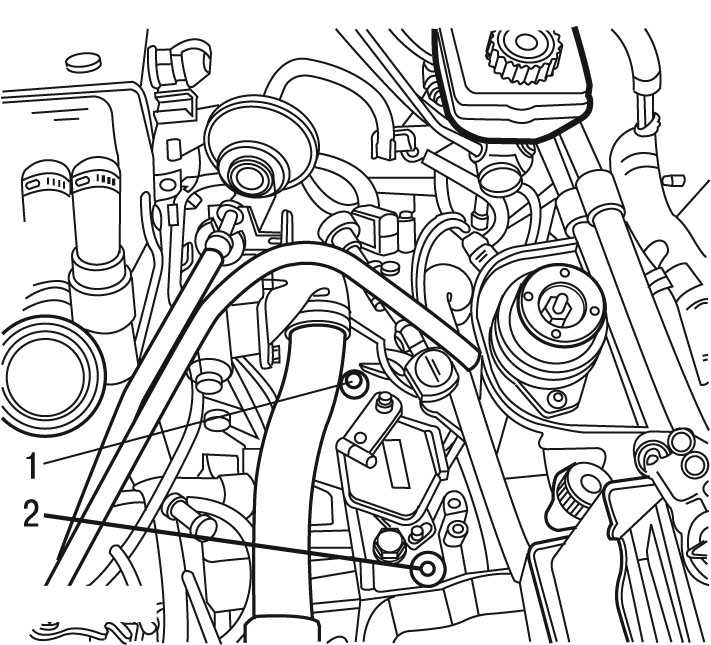

Рис. 6.101. Маслоналивное отверстие: 1 — пробка маслоналивного отверстия; 2 — болт

- отверните пробку 1 ( рис. 6.101 );

Предупреждение Не отворачивайте болт 2.

- залейте с помощью приспособления необходимое количество рабочей жидкости.

Предупреждение Используйте только рекомендованную марку рабочей жидкости ESSO LT 71141.

Контроль уровня рабочей жидкости в коробке передач - проводите в следующем порядке:

1) проверьте отсутствие ошибок с помощью диагностического прибора;

2) установите автомобиль на 4-стоечный подъемник;

3) установите рычаг селектора в положение «Р» (без стояночного тормоза);

4) подсоедините диагностический прибор;

5) выберите функцию измерения параметров;

6) отверните наливную пробку 1 (см. рис. 6.101 ), не отворачивайте болт 2;

7) при работающем двигателе нагрейте рабочую жидкость до температуры 58—68° С;

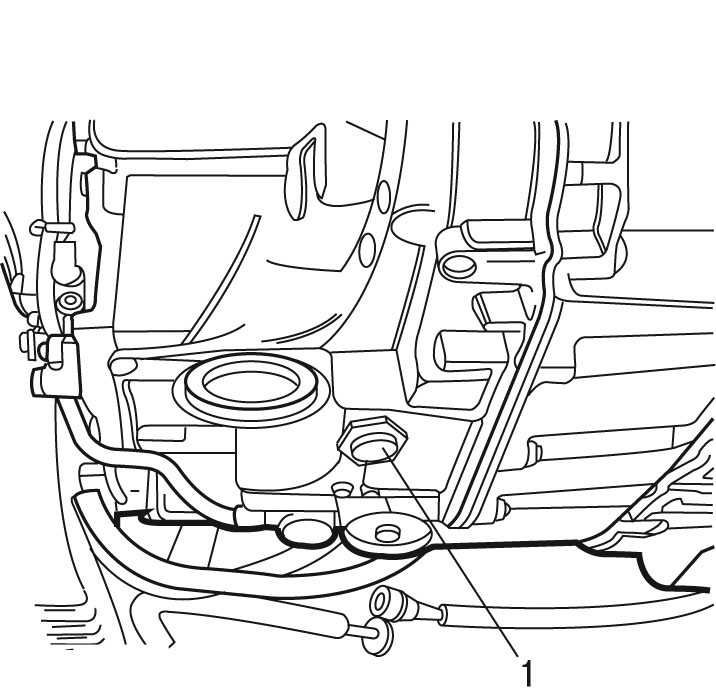

Рис. 6.102. Болт для контроля уровня рабочей жидкости: 1 — болт-пробка

8) при работающем двигателе отверните ключом «на 19» пробку 1 ( рис. 6.102 );

9) если рабочая жидкость будет вытекать тонкой струйкой, а затем начнет капать — уровень правильный;

10) обновите показания счетчика «старения» рабочей жидкости;

11) если рабочая жидкость будет вытекать в виде капель, а затем перестанет капать, то необходимо выполнить следующую процедуру:

- остановите двигатель;

- дайте двигателю остыть;

- добавьте в коробку передач 0,5 л рабочей жидкости;

- начните процедуру по контролю уровня сначала;

- постоянно заменяйте уплотнительную прокладку;

- заверните пробку 1 моментом 24 Н·м.
