Предупреждение Эта операция требует особого внимания. Будьте осторожны.

Снятие жгута проводов проводите в следующем порядке:

- снимите воздушный фильтр в сборе;

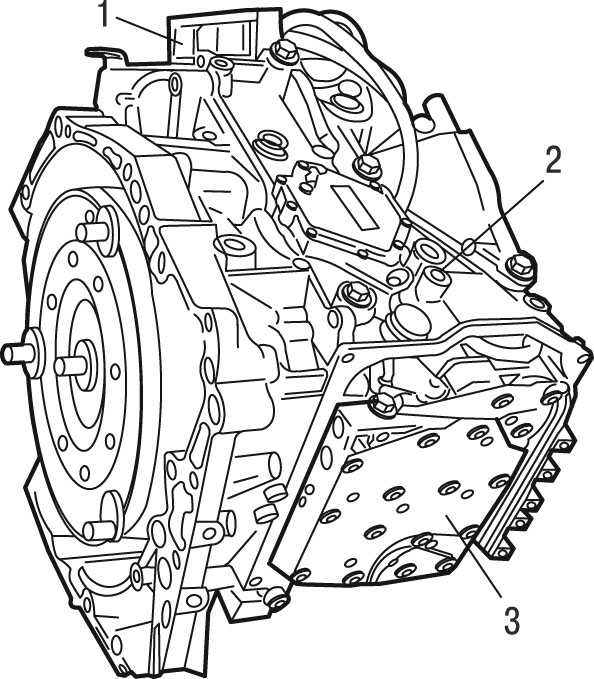

Рис. 6.115. Снятие жгута проводов гидравлического блока: 1 — контактный разъем; 2 — зажим; 3 — гидравлический блок

- отверните болты крепления разъема 1 ( рис. 6.115 ) желтого цвета;

- отсоедините зажим 2;

- поднимите автомобиль на подъемнике;

- поставьте под коробку передач емкость для сбора рабочей жидкости;

- отверните болты крепления гидравлического блока 3 и снимите его;

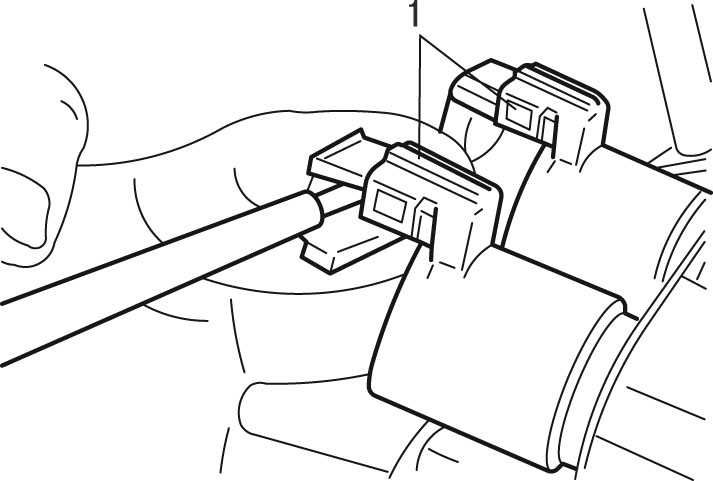

Рис. 6.116. Контактные разъемы жгута проводов: 1 — контактные разъемы

- отсоедините контактные разъемы 1 ( рис. 6.116 ) жгута проводов, используя отвертку в качестве рычага.

Установку жгута проводов выполняйте в последовательности, обратной снятию. Доведите до нормы уровень рабочей жидкости с использованием свежей.
