Для снятия уплотнительного кольца оси рычага выбора передач сделайте следующее:

- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;

- снимите корпус воздушного фильтра;

Рис. 5.59. Элементы механизма выбора передач и многофункциональный коммутатор: 1 — упор оболочки троса; 2 — электрический разъем; 3 — болты, 10 Н•м; 4 — трос выбора передач; 5 — болт, 15 Н•м; 6 — фиксирующий стержень, 15 Н•м

- снимите фиксирующий стержень 6 ( рис. 5.59 ), крепящий рычаг выбора передач;

- лезвием отвертки снимите упор 1 оболочки троса;

- снимите с коробки передач и отведите в сторону трос 4 выбора передач;

- выверните болты 5;

- снимите многофункциональный коммутатор;

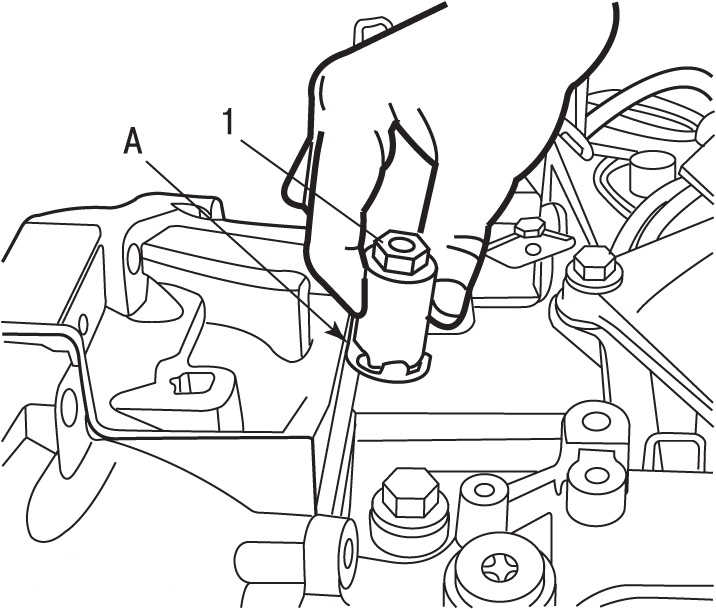

Рис. 5.60. Использование приспособления 0338-N1 (1) для очистки от прилипших посторонних предметов уплотнительного кольца (А) оси рычага выбора передач

- специальным приспособлением 0338-N1 1 (см. рис. 5.60 ) очистите от прилипших посторонних предметов и срежьте резиновую часть уплотнительного кольца оси рычага выбора передач. В процессе резки удаляйте образовавшуюся стружку. Срезание уплотнительного кольца проводите до тех пор, пока приспособление не упрется в картер коробки передач;

- используя съемник 0338-N2, снимите уплотнительное кольцо оси рычага выбора передач.

Для установки уплотнительного кольца оси рычага выбора передач:

- очистите место установки уплотнительных колец;

- смажьте маслом рабочую кромку и внешнюю поверхность нового уплотнительного кольца перед установкой его на место;

- используя оправку 0338-K, установите уплотнительное кольцо на место;

- дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего;

- проверьте положение многофункционального коммутатора.
