Ремонт Пежо 307 >> Трансмиссия >> Автоматическая коробка передач AL4 >> Замена уплотнительного кольца преобразователя гидротрансформатора
Для снятия уплотнительного кольца преобразователя гидротрансформатора:
- снимите коробку передач;

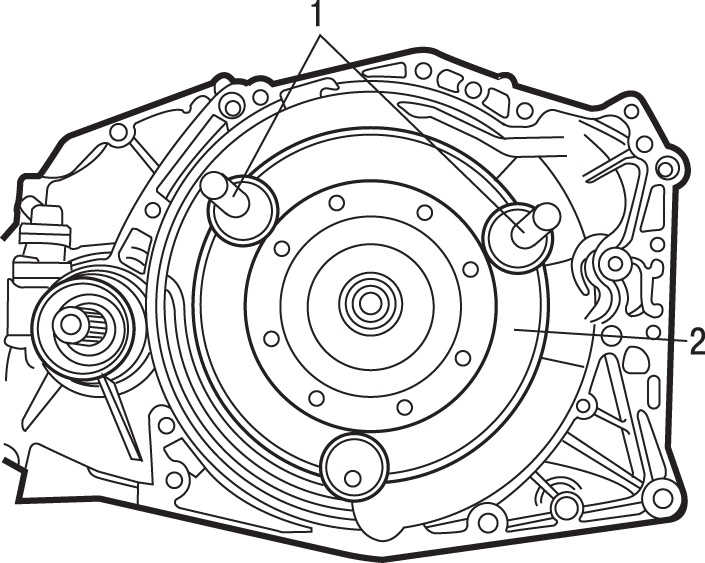

Рис. 5.62. Расположение ручек 0338-B (1) для снятия и установки гидротрансформатора (2)



- установите ручки 0338-B 1 ( рис. 5.62 ) для снятия и установки гидротрансформатора 2;
- потянув за ручки 0338-B, снимите гидротрансформатор;

        ПРЕДУПРЕЖДЕНИЕ
В гидротрансформаторе находится значительное количество масла.

- крючком 0338-G или проволокой с загнутым концом снимите уплотнительное кольцо гидротрансформатора.
Для установки уплотнительного кольца преобразователя гидротрансформатора:
- очистите место установки уплотнительных колец;
- смажьте маслом рабочие кромки нового уплотнительного кольца перед установкой его на место;
- используя оправку 0338-F, установите уплотнительное кольцо гидротрансформатора;
- визуально проверьте:
— центрирующий элемент гидротрансформатора со стороны коленчатого вала и гидротрансформатора;
— опорную поверхность уплотнительного кольца на гидротрансформаторе;
— три точки крепления гидротрансформатора;
— лыски привода масляного насоса;
— шлицы вала турбины и гидротрансформатора;

        ПРЕДУПРЕЖДЕНИЕ
Перед установкой нового гидротрансформатора, относящегося к новой паре деталей, частично заполните его маслом.

- смажьте маслом внутреннюю опорную поверхность уплотнительного кольца на гидротрансформаторе;
- за ручки 0338-B 1 медленно установите гидротрансформатор, слегка поворачивая его в разные стороны, чтобы облегчить вхождение шлицов в канавки;

Рис. 5.56. Расположение элементов крепления коробки передач 0338-A с двигателем EW10J4: 1 — штифт подвода; 2 — центрирующие штифты; 3 — шпильки; D — место нанесения смазки MOLYCOTE BR2 на передний конус коробки передач



- проверьте правильность установки гидротрансформатора с помощью штифта 3 (см. рис. 5.56 ), удерживающего гидротрансформатор;
- установите коробку передач;
- доведите до нормы уровень масла в коробке передач;
- инициализируйте счетчик старения масла .
