Для снятия теплообменника:

- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;

- отсоедините электрический разъем от компьютера управления двигателем;

- снимите корпус воздушного фильтра;

- снимите переднее левое колесо;

- снимите декоративную крышку аккумуляторной батареи;

- снимите грязезащитный щиток арки левого переднего колеса;

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

- из-под арки левого переднего колеса выверните болт 1 (см. рис. 5.20 ) крепления опоры аккумуляторной батареи;

- снимите аккумуляторную батарею;

- снимите опору аккумуляторной батареи;

- специальными зажимами пережмите шлаги идущие к теплообменнику;

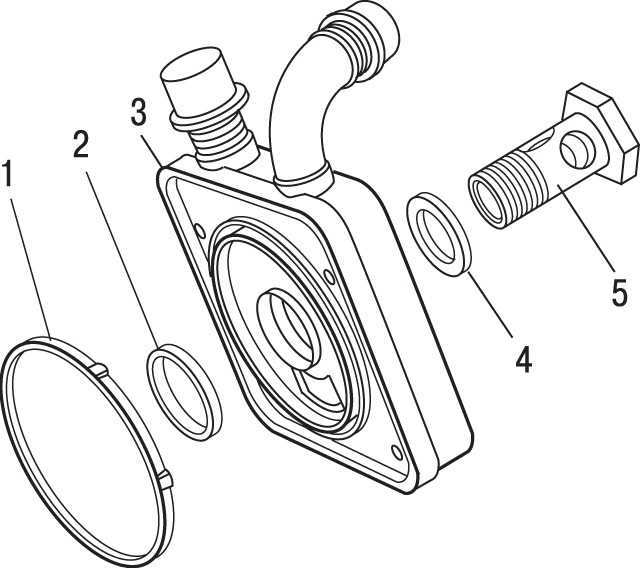

Рис. 5.63. Теплообменник: 1 — уплотнительное кольцо; 2 — уплотнительное кольцо; 3 — теплообменник; 4 — уплотнительная шайба; 5 — полый болт

- выверните полый болт 5 ( рис. 5.63 ) крепления теплообменника;

- снимите с болта уплотнительную шайбу 4;

- ослабьте хомуты и снимите шланги с теплообменника;

- снимите теплообменник 3;

- снимите с теплообменника уплотнительные кольца 1 и 2.

Для установки теплообменника:

ПРЕДУПРЕЖДЕНИЕ Если теплообменник сразу не устанавливается обратно на свое место, установите защитные заглушки на задний картер и на теплообменник.

- установите на теплообменник новые уплотнительные кольца 1 и 2;

- установите на полый болт новую уплотнительную шайбу 4;

- установите теплообменник 3 и закрепите его полым болтом, затянув его моментом 50 Н•м;

- оденьте на патрубки теплообменника шланги и закрепите их хомутами;

- установите опору аккумуляторной батареи;

- установите аккумуляторную батарею;

- установите грязезащитный щиток арки левого переднего колеса;

- установите переднее левое колесо;

- установите корпус воздушного фильтра;

- подсоедините электрический разъем к компьютеру управления двигателем;

- подсоедините провод «массы» к аккумуляторной батарее;

- проверьте уровень охлаждающей жидкости и при необходимости доведите его до нормы.
