Для регулировки упора зубчатой рейки:

- снимите рулевой механизм;

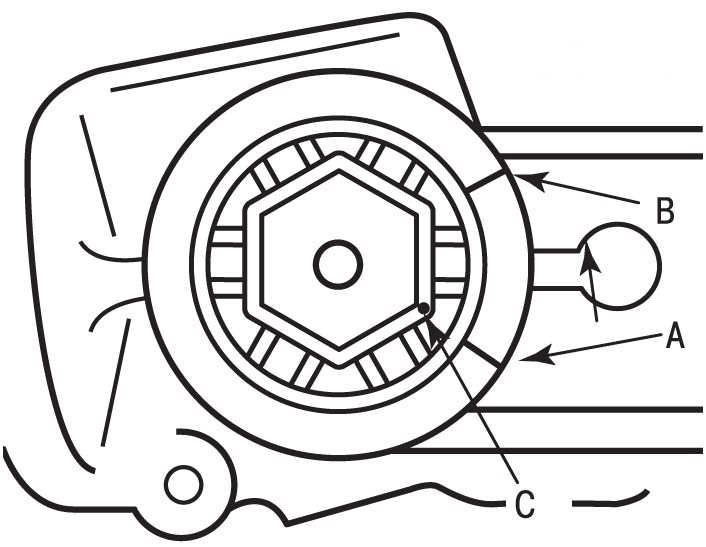

Рис. 7.17. Расположение меток (А, В, С) для регулировки упора зубчатой рейки

- нанесите метки А и В ( рис. 7.17 ) на картер рулевого механизма;

- нанесите метку С на гайку упора так, чтобы она совпадала с меткой A;

- шестигранной головкой на 18 мм поверните гайку упора до совпадения метки C с меткой B;

- керном зачеканьте гайку упора на картере рулевого механизма;

- произведите три перемещения зубчатой рейки от упора до упора;

- убедитесь в отсутствии заедания во всем диапазоне перемещения зубчатой рейки;

- установите рейку рулевого механизма в промежуточное положение;

- установите рулевой механизм.
