Ремонт Пежо 307 >> Рулевое управление >> Общие сведения >> Замена блока электрического насоса усилителя рулевого управления
Для снятия блока электрического насоса усилителя рулевого управления:
- выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
- снимите пробку с бачка стеклоомывателя;
- поднимите автомобиль;
- слейте жидкость из гидравлического контура усилителя рулевого управления;
- снимите правое переднее колесо;
- снимите грязезащитный щиток арки правого переднего колеса;

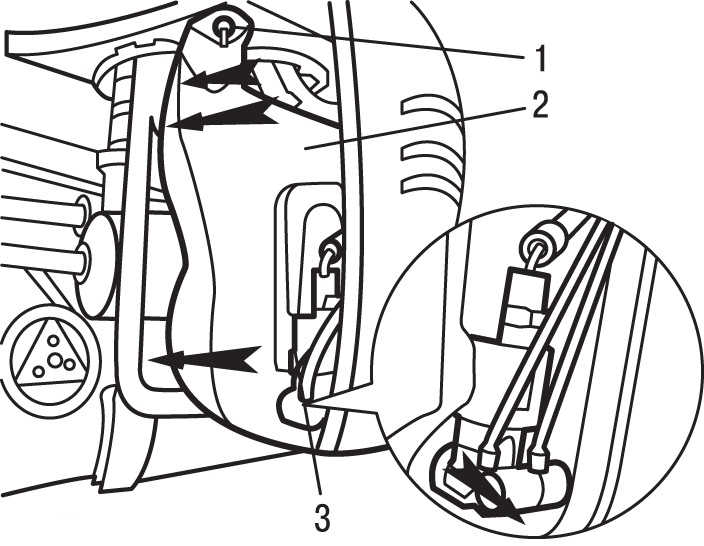

Рис. 7.30. Расположение крепления бачка стеклоомывателя: 1 — гайка; 2 — бачок стеклоомывателя; 3 — электрический насос



- слейте жидкость из бачка стеклоомывателя 2, для чего снимите электрический насос 3 ( рис. 7.30 );
- выверните гайку 1 крепления и снимите бачок стеклоомывателя;

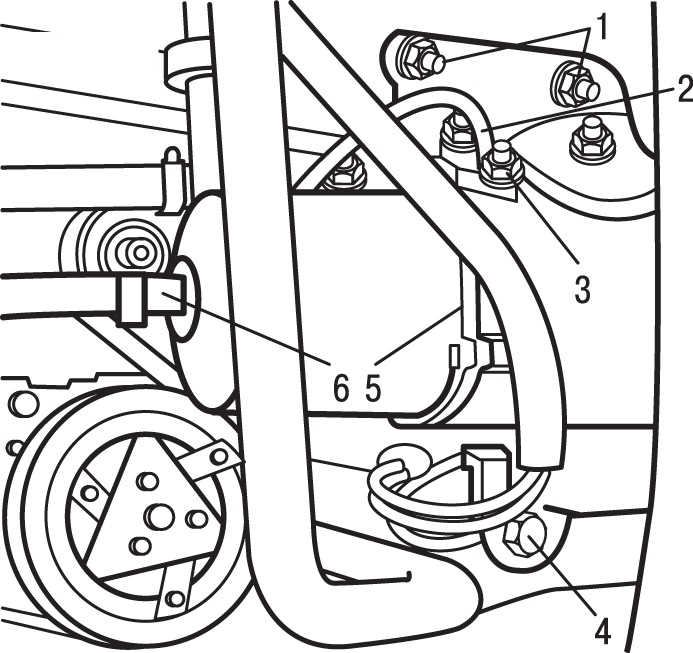

Рис. 7.31. Блок электрического насоса усилителя рулевого управления: 1 — гайки, 23 Н•м; 2 — трубка; 3 — соединительная гайка, 90 Н•м; 4 — болт, 17 Н•м; 5 — насос усилителя рулевого управления; 6 — хомут



- отверните соединительную гайку 3 ( рис. 7.31 ), ослабьте хомут 6 и отсоедините трубки от насоса 5 усилителя рулевого управления;
- закройте отверстия пластиковыми заглушками;
- отсоедините от насоса электрические разъемы;
- выверните нижний болт 4 и верхние гайки 1 крепления и снимите насос 5 усилителя рулевого управления.

        ПРЕДУПРЕЖДЕНИЕ
При установке насоса усилителя рулевого управления устанавливайте новые шайбу под болт 4 (см. рис. 7.31 ) нижнего крепления насоса и хомут 6. Проверьте правильность расположения верхней скобы крепления бачка жидкости стеклоомывателя.

Установку блока электрического насоса усилителя рулевого управления проводите в последовательности, обратной снятию, с учетом следующего:
- затяните соединительную гайку 3 моментом 90 Н•м;
- затяните нижний болт крепления насоса усилителя рулевого управления моментом 17 Н•м;
- затяните верхние гайки крепления насоса усилителя рулевого управления моментом 23 Н•м;
- затяните гайку крепления бачка стеклоомывателя моментом 5 Н•м;
- залейте жидкость в бачок стеклоомывателя;
- залейте свежую рабочую жидкость в гидравлический контур усилителя рулевого управления и удалите из него воздух;
- инициализируйте компьютеры.
