Ремонт Пежо 307 >> Рулевое управление >> Общие сведения >> Замена распределительного клапана
Для снятия распределительного клапана:
- снимите рулевой механизм;
- снимите с рулевого механизма гидравлические трубки. Закройте пластиковыми заглушками оба отверстия в картере рулевого механизма;

        ПРЕДУПРЕЖДЕНИЕ
Во избежание попадания грязи в гидравлический контур усилителя рулевого управления закройте пластиковыми заглушками оба отверстия распределительного клапана и обе трубки.

- выверните гайку упора зубчатой рейки на несколько оборотов;
- выверните болты крепления распределительного клапана;
- закрепите рулевой механизм в тисках с двумя эластичными губками;

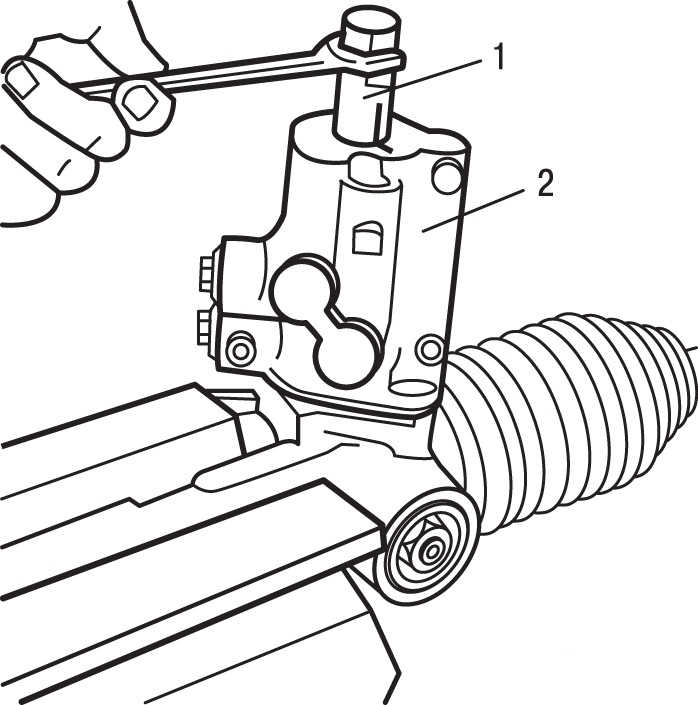

Рис. 7.18. Направление вращайте штока (1) для снятия распределительного клапана (2)



- ключом слева вращайте шток 1 распределительного клапана 2 ( рис. 7.18 ) по часовой стрелке до упора в зубчатую рейку;
- после упора в зубчатую рейку продолжайте вращать шток до выхода клапана из картера рулевого механизма. Спиральная канавка в шестерне позволит поднять клапан;

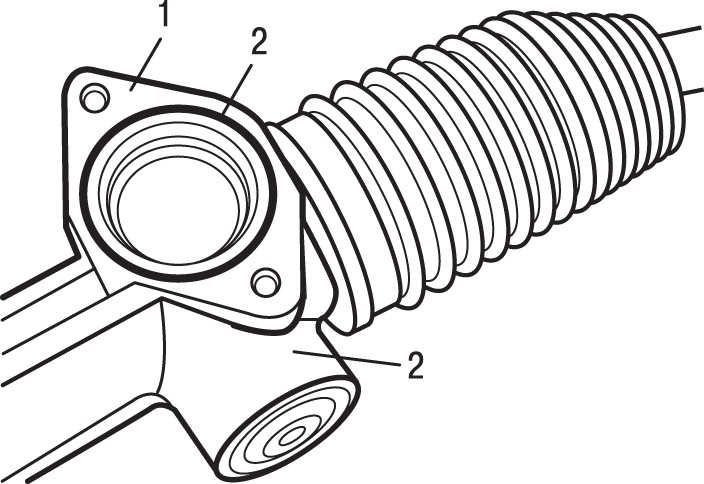

Рис. 7.19. Расположение уплотнительного кольца распределительного клапана на картере рулевого механизма: 1 — картер; 2 — уплотнительное кольцо



- с картера рулевого механизма 1 снимите уплотнительное кольцо 2 ( рис. 7.19 ) распределительного клапана.
Для установки распределительного клапана:
- установите на картер рулевого механизма новое уплотнительное кольцо 2;

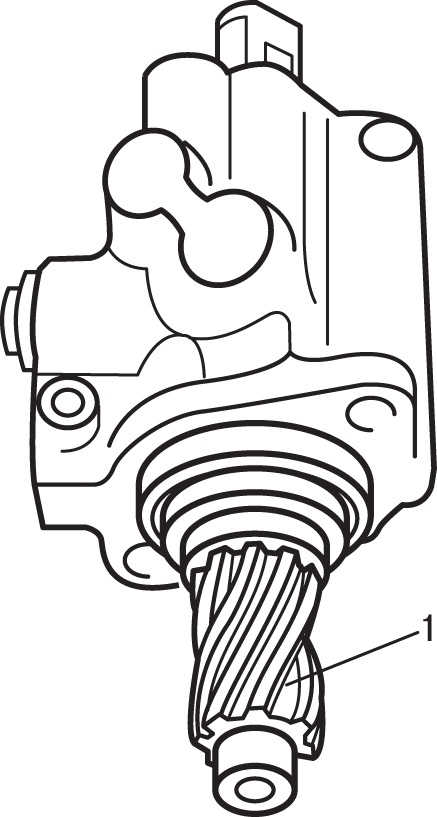

Рис. 7.20. Шестерня (1) распределительного клапана зубчатой рейки



- нанесите тонкий слой смазки TOTAL N3924/TOTAL N3945 на шестерню 1 ( рис. 7.20 ) зубчатой рейки;
- установите распределительный клапан на картер рулевого механизма;
- инерционным молотком через оправку установите на место распределительный клапан;
- вверните болты крепления распределительного клапана и затяните их моментом 15 Н•м;

        ПРЕДУПРЕЖДЕНИЕ
Запрещается использовать болты крепления распределительного клапана для его запрессовки.

- установите на гидравлические трубки уплотнительные кольца и установите трубки на место;
- затяните соединительные гайки крепления гидравлических трубок к распределительному клапану моментом 8 Н•м;
- отрегулируйте упор зубчатой рейки.
