Ремонт Пежо 206 >> Трансмиссия >> Привод передних колес >> Снятие и установка привода передних колес (модели с автоматической коробкой передач)
Снятие привода передних колес проводите в следующем порядке:

Предупреждение
Автоматическая коробка передач герметична, поэтому для этой операции рабочую жидкость из коробки сливать не надо.

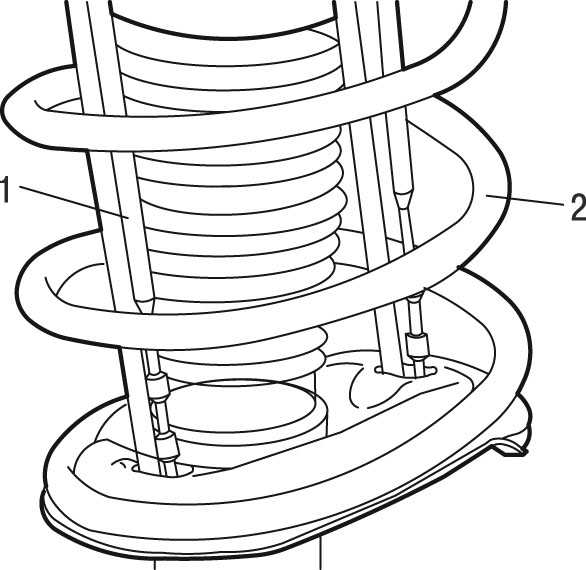

Рис. 6.133. Установка тяг для удерживания пружины: 1 — тяга; 2 — пружина




- установите с обеих сторон тяги 1 ( рис. 6.133 ), удерживающие пружины 2 амортизаторной стойки;
- ослабьте момент затяжки болтов крепления передних колес;
- поднимите автомобиль на подъемнике и снимите передние колеса;

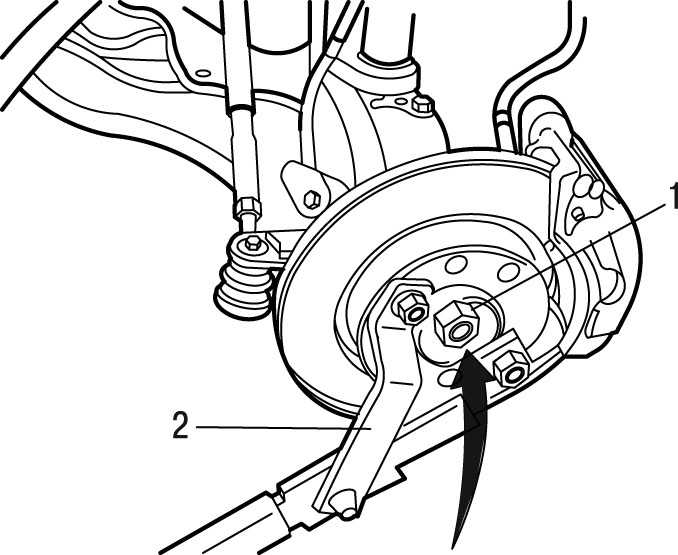

Рис. 6.134. Отворачивание гайки крепления привода передних колес: 1 — гайка; 2 — приспособление




- при помощи приспособления 2 ( рис. 6.134 ) застопорите ступицу колеса и отверните гайку 1;

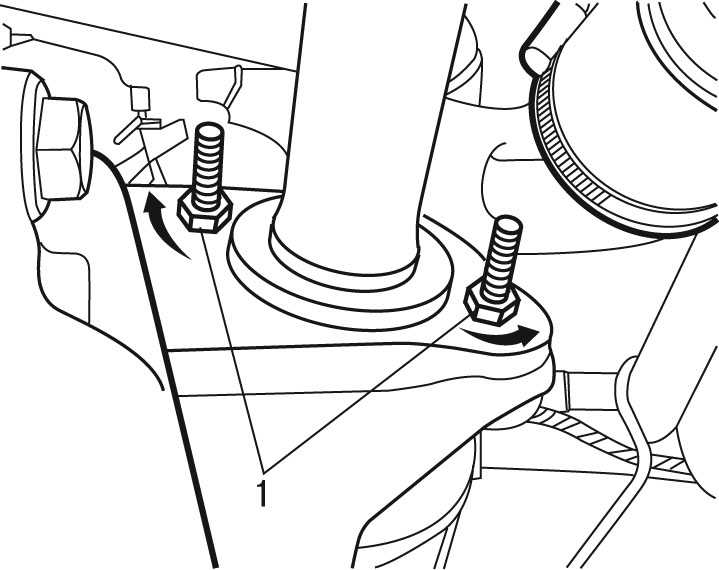

Рис. 6.135. Отворачивание гаек промежуточной опоры: 1 — гайки




- с правой стороны отверните гайки 1 ( рис. 6.135 ) и поверните болты на 90°;

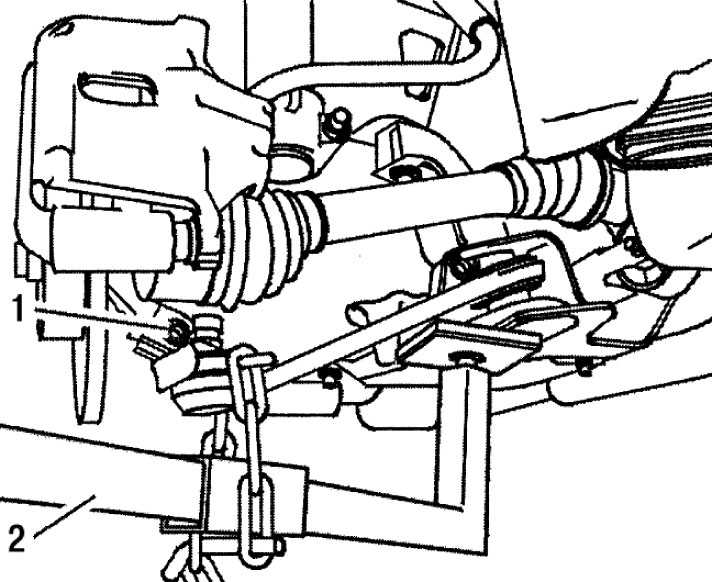

Рис. 6.136. Отсоединение шаровой опоры от поворотного кулака: 1 — болт; 2 — приспособление




- отверните болт 1 ( рис. 6.136 ) крепления шаровой опоры;
- снимите шаровую опору с помощью приспособления 2, зафиксировав нижний рычаг в нижнем положении;
- поверните колеса вправо до упора;

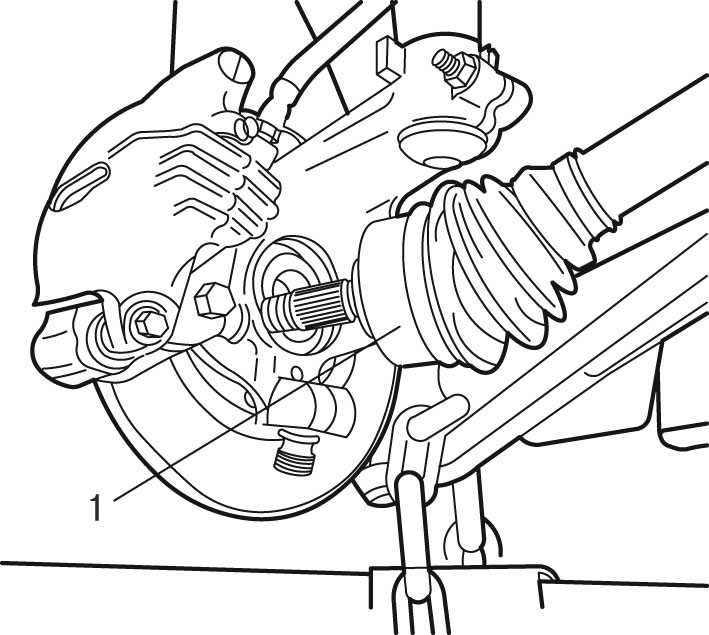

Рис. 6.137. Снятие привода колес: 1 — наружный ШРУС




- выньте шлицевый хвостовик наружного шарнира 1 ( рис. 6.137 ) из ступицы колеса и снимите вал привода колес с коробки передач;
- аналогичные операции повторите с левой стороны, за исключением операций с промежуточной опорой, повернув колеса до упора влево.
Установку привода передних колес проводите в следующем порядке:
1) проверьте:
- отсутствие люфтов в шарнирах;
- состояние гофр грязезащитных чехлов;

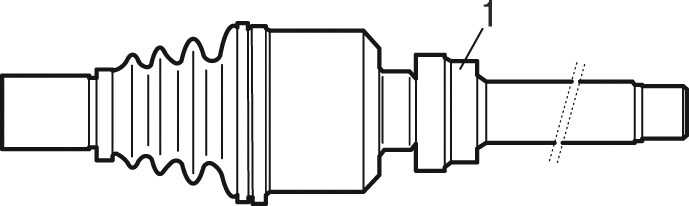

Рис. 6.138. Внутренний шарнир с подшипником: 1 — подшипник




- состояние подшипника 1 ( рис. 6.138 );
2) очистите и смажьте консистентной смазкой шлицы ступицы колеса и шлицы хвостовика наружного шарнира;
3) смажьте шлицы вала привода колес со стороны коробки передач и шлицы шестерен дифференциала;
4) смажьте консистентной смазкой наружное кольцо подшипника 1 и его гнездо в нижней правой опоре двигателя;

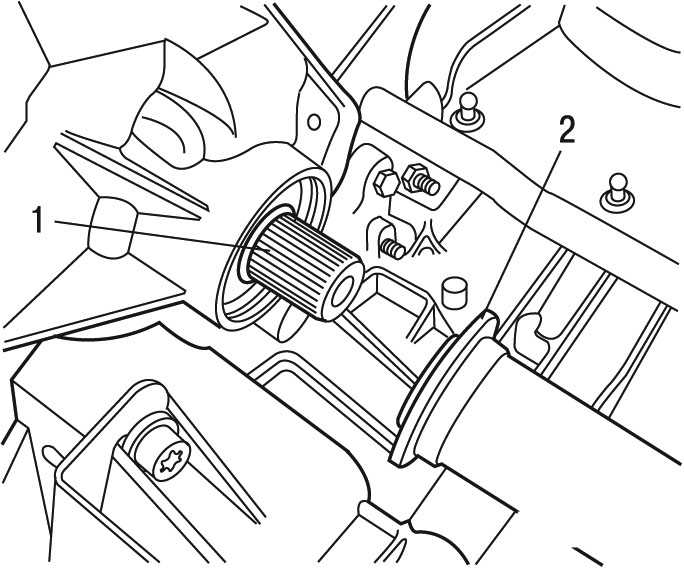

Рис. 6.139. Проверка наличия уплотнительного кольца: 1 — уплотнительное кольцо; 2 — вал




5) проверьте наличие и состояние уплотнительного кольца 1 ( рис. 6.139 );
6) завершите установку приводов колес в последовательности, обратной снятию.
