Ремонт Пежо 206 >> Трансмиссия >> Привод передних колес >> Замена грязезащитных чехлов на приводе передних колес производства PSA
При замене чехлов на приводе передних колес сервисные центры Peugeot используют следующий специальный инструмент:
- инерционный съемник 0316-А, 1671-Т;
- резьбовая втулка для снятия 0410-А, 4083-Т;
- резьбовая втулка для снятия BOXER/JUMPER 0410-L;
- защитный элемент обоймы шарнира — 0410-J;
- зажим для хомутов — clic, QETIKER.
Замену грязезащитного чехла наружного шарнира проводите в следующем порядке:
- снимите привод передних колес, как описано выше;

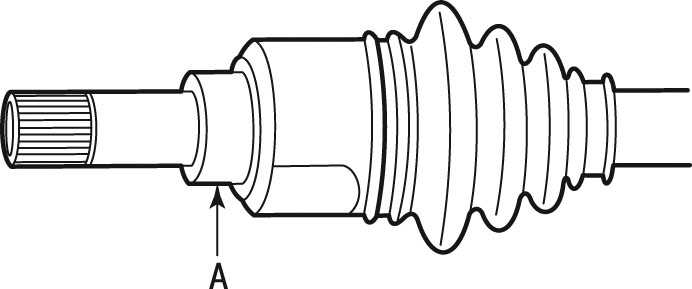

Рис. 6.150. Внутренний шарнир: А — опорная поверхность




- наклейте клейкую ленту на опорную поверхность А ( рис. 6.150 ) под сальник;

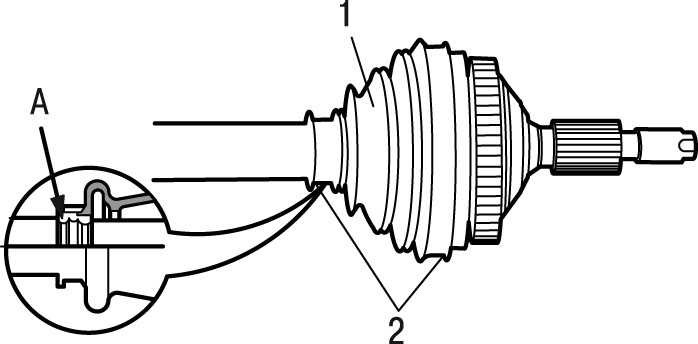

Рис. 6.151. Наружный шарнир: 1 — чехол; 2 — хомуты; А — канавки




- пометьте положение чехла 1 ( рис. 6.151 ) относительно вала, если на нем нет установочных канавок А;
- снимите хомуты 2;

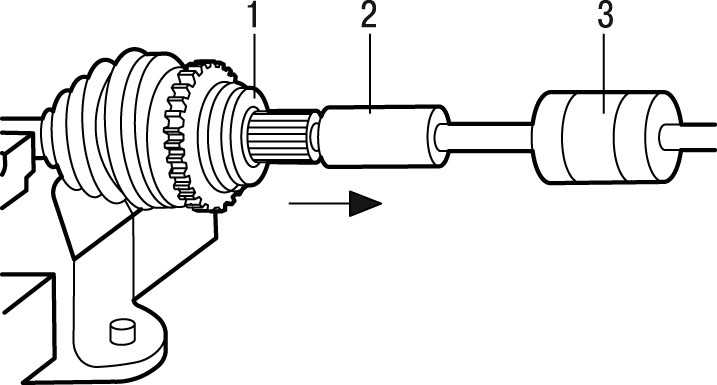

Рис. 6.152. Снятие наружного шарнира с вала: 1 — наружный шарнир; 2, 3 — приспособления




- зажмите вал привода колес в тиски и с помощью приспособлений 2 и 3 ( рис. 6.152 ) снимите корпус наружного шарнира 1 с вала;

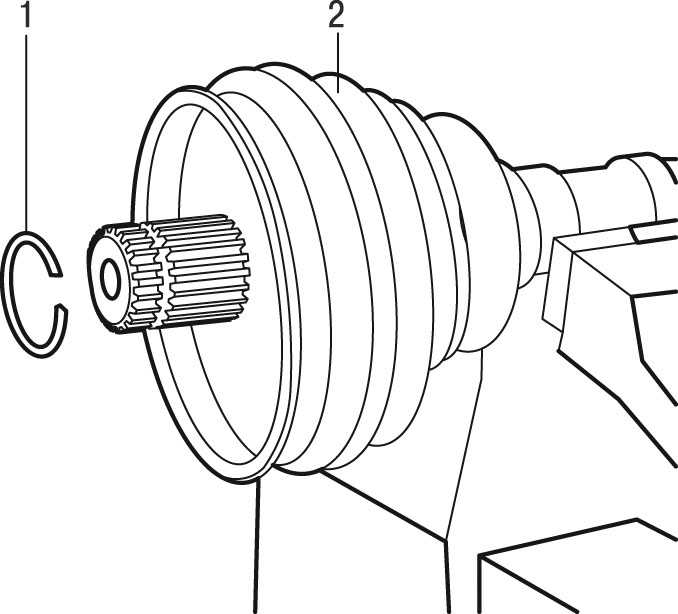

Рис. 6.153. Снятие стопорного кольца: 1 — стопорное кольцо; 2 — чехол




- снимите с вала стопорное кольцо 1 ( рис. 6.153 ) и чехол 2;
- удалите старую смазку из шарнира и промойте его керосином;

Предупреждение
Не используйте растворитель.

- установите на вал новые грязезащитный чехол 2 и стопорное кольцо 1;

Рис. 6.154. Установка хомута: 1 — хомут; 2 — вал




- установите на стопорное кольцо хомут 1 ( рис. 6.154 ) для облегчения монтажа с шарниром;
- заполните полость шарнира и чехла рекомендуемой смазкой;

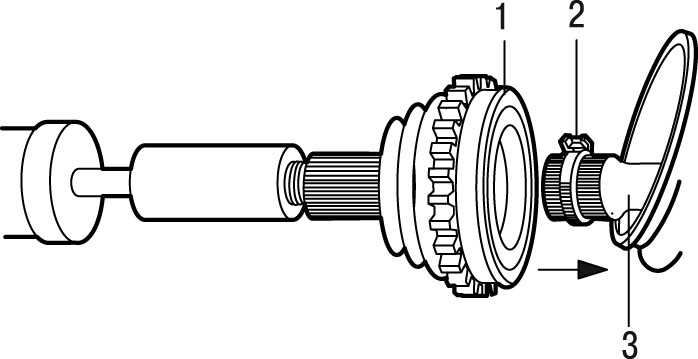

Рис. 6.155. Установка наружного шарнира на вал: 1 — наружный шарнир; 2 — хомут; 3 — вал




- вставьте вал 3 ( рис. 6.155 ) в обойму шарнира 1;
- снимите хомут 2;
- установите чехол в фиксированное положение на валу и корпусе шарнира;

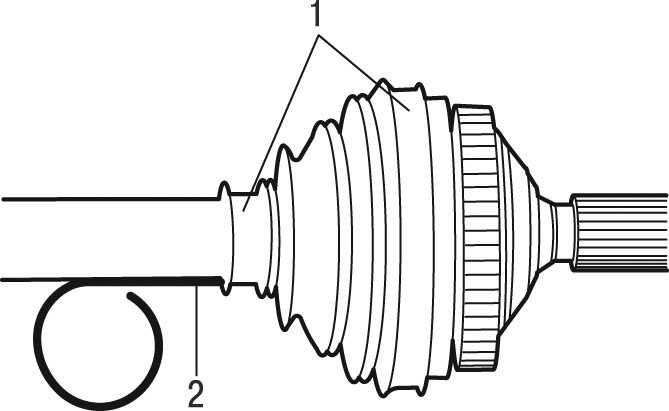

Рис. 6.156. Установка хомутов: 1 — хомуты; 2 — проволока




- установите на свои места два хомута 1 ( рис. 6.156 ), не затягивая их;
- осторожно, чтобы не повредить чехол, соедините с помощью проволоки 2 от сварочного электрода с тупым концом внутреннюю полость шарнира с атмосферой;
- выньте проволоку и затяните хомуты с помощью зажимов;
- завершите установку привода колес на автомобиль в последовательности, обратной снятию.
Замену грязезащитного чехла внутреннего шарнира проводите в следующем порядке:
- снимите привод передних колес, как описано выше;

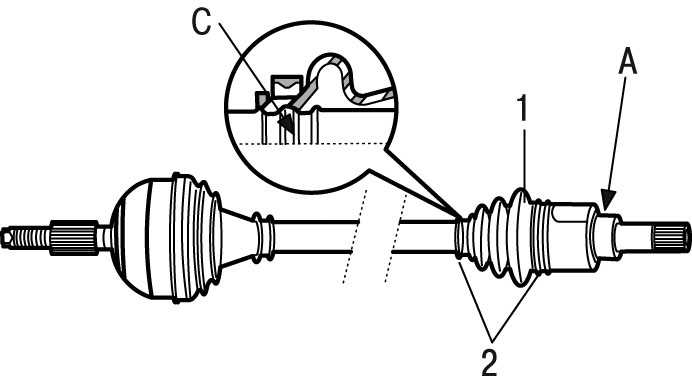

Рис. 6.157. Снятие чехла внутреннего шарнира: 1 — чехол; 2 — хомуты; А — опорная поверхность под сальник




- наклейте клейкую ленту на опорную поверхность А ( рис. 6.157 ) под сальник;
- пометьте положение чехла 1 относительно вала, если на нем нет установочных канавок А;
- снимите хомуты 2;
- сдвиньте чехол 1 по валу;
- снимите корпус шарнира с вала;
- снимите чехол с вала;
- удалите старую смазку из шарнира и промойте его керосином;

Предупреждение
Не используйте растворитель.

- установите новый чехол на вал;
- заполните полость шарнира и чехла рекомендуемой смазкой;
- установите вал в корпус шарнира;
- установите чехол в правильное положение по отношению к валу и корпусу;

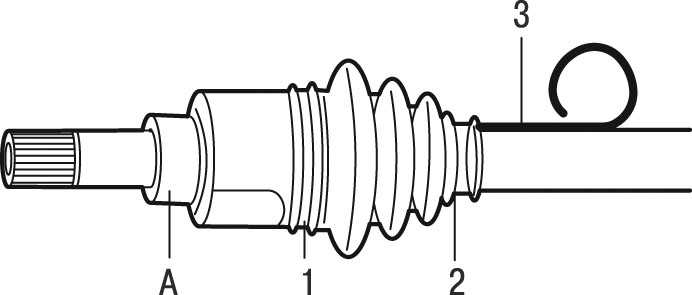

Рис. 6.158. Установка чехла внутреннего шарнира: 1, 2 — хомуты; 3 — проволока; А — опорная поверхность под сальник




- установите на свои места два хомута 1 и 2 ( рис. 6.158 ), не затягивая их;
- осторожно, чтобы не повредить чехол, соедините с помощью проволоки 3 от сварочного электрода с тупым концом внутреннюю полость шарнира с атмосферой;
- выньте проволоку и затяните хомуты с помощью зажимов;
- снимите клейкую ленту с поверхности А;
- завершите установку привода колес на автомобиль в последовательности, обратной снятию.
