Сверхкороткий главный тормозной цилиндр диаметром 23,8 мм устанавливается на всех версиях для стран с холодным климатом и версиях с автоактивными коробками передач.

Этот тип главного тормозного цилиндра уменьшенной длины (88 мм по сравнению со 138 мм для классических главных тормозных цилиндров) позволяет разместить следующие элементы:

- аккумуляторную батарею увеличенной емкости для стран с холодным климатом;

- компьютер автоактивной коробки передач.

Рис. 8.1. Главный тормозной цилиндр: 1 — резьбовая пробка; 2 — соединительные втулки; 3 — корпус главного цилиндра; 4 — толкатель; 5 — первичный поршень с элементами управления системой экстренного торможения; 6 — возвратная пружина поршня; 7 — вторичный поршень; 8 — возвратная пружина поршня

Особенность главного тормозного цилиндра состоит в том, что внутрь первичного поршня интегрированы элементы управления системой экстренного торможения ( рис. 8.1 ).

Для снятия главного тормозного цилиндра:

- снимите декоративную крышку аккумуляторной батареи;

- снимите грязезащитный щиток арки левого переднего колеса;

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

- из-под арки левого переднего колеса выверните болт 1 (см. рис. 5.20 ) крепления опоры аккумуляторной батареи;

- снимите аккумуляторную батарею;

- снимите опору аккумуляторной батареи;

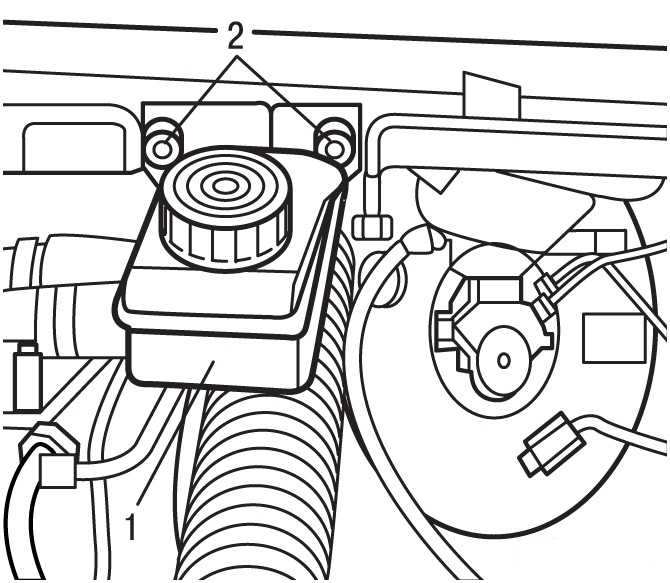

Рис. 8.2. Расположение болтов (2) крепления компенсационного бачка (1)

- снимите крышку с компенсационного бачка 1 ( рис. 8.2 ) с тормозной жидкостью;

- откачайте тормозную жидкость из компенсационного бачка при помощи шприца;

- выверните болты 2 крепления и снимите компенсационный бачок, отсоединив от него трубку, соединяющую его с нижним бачком;

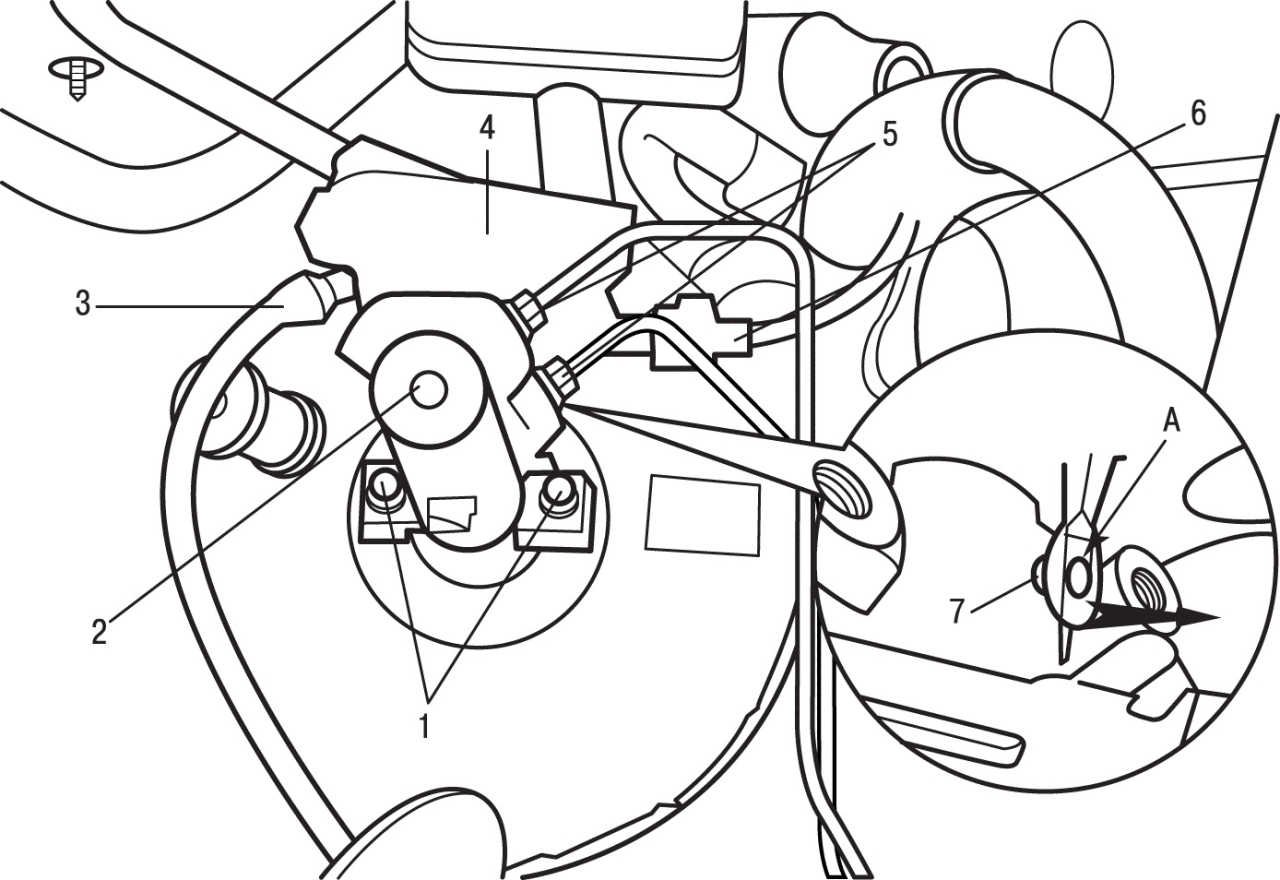

Рис. 8.3. Элементы подсоединения и крепления главного тормозного цилиндра: 1 — гайки, 20 Н•м; 2 — главный тормозной цилиндр; 3 — трубка гидравлического привода сцепления;4 — нижний бачок; 5 — соединительные гайки, 15 Н•м; 6 — электрический разъем; 7 — ось; А — фиксаторы

- отсоедините электрический разъем 6 ( рис. 8.3 );

- слейте из нижнего бачка 4 тормозную жидкость, отведя в сторону трубку 5 гидравлического привода сцепления. Закройте пластиковой пробкой отверстие трубки привода сцепления;

- выверните соединительные гайки 5 и отсоедините тормозные трубки от главного тормозного цилиндра;

- закройте пластиковыми пробками отверстия главного тормозного цилиндра и тормозных трубок;

- выверните гайки 1 крепления и снимите главный тормозной цилиндр 2;

- закрепите главный тормозной цилиндр в тисках с мягкими губками;

- снимите нижний бачок 4 для тормозной жидкости, отведя в стороны фиксаторы А;

- снимите ось 9.

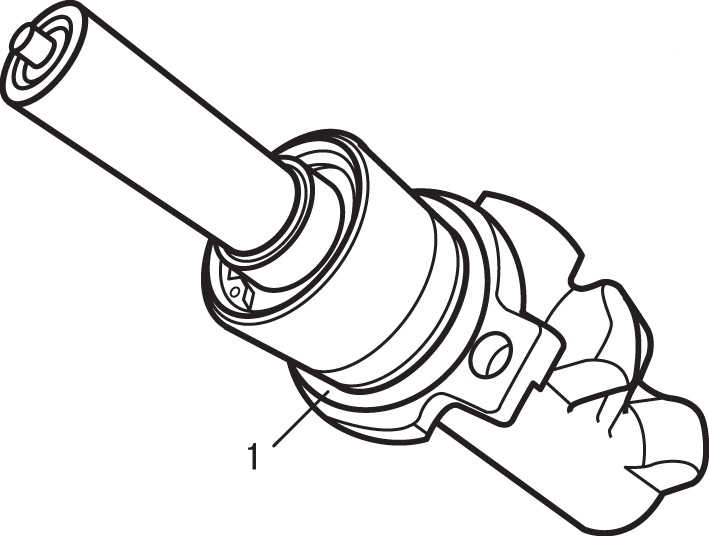

Рис. 8.4. Расположение уплотнительного кольца (1) главного тормозного цилиндра

Установку проводите в последовательности, обратной снятию, с учетом следующего:

ПРЕДУПРЕЖДЕНИЕ При установке используйте новое уплотнительное кольцо 1 ( рис. 8.4 ) главного тормозного цилиндра. Проверьте, свободно ли возвращается тяга толкателя тормозного усилителя, ход которой составляет (19,85±1,3) мм (этот размер определяется между нажимной плоскостью главного тормозного цилиндра и головкой тяги толкателя).

- удалите воздух из тормозной системы и гидравлического привода сцепления;

- затяните гайки крепления главного тормозного цилиндра моментом 20 Н•м;

- затяните соединительные гайки крепления тормозных трубок моментом 15 Н•м.
